500X07W221MV4T

产品分类: 陶瓷电容
产品描述: 220pF ±20% X7R 50V 0402 贴片安装 1.14mm*640μm*635μm
供应商型号: UA-500X07W221MV4T
供应商: 海外现货
标准整包数: 4000

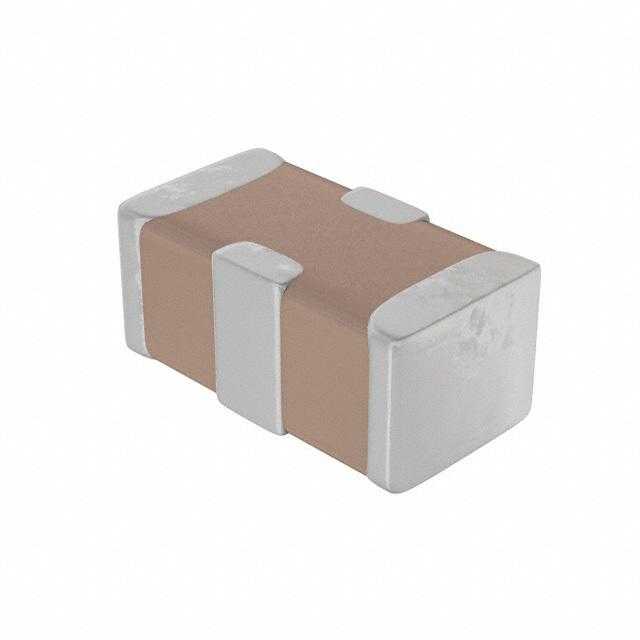

JOHANSON DIELECTRICS 陶瓷电容 500X07W221MV4T

500X07W221MV4T概述

    X2Y®滤波和去耦电容器技术手册

    产品简介


    X2Y®滤波和去耦电容器是一种创新的低感电容器设计,通过独特的专利结构,提供两个匹配度高的电容器。这种电容器主要应用于放大器滤波和去耦、高速数据过滤、电磁兼容(EMC)输入输出滤波等领域。与传统电容器相比,X2Y®电容器能够显著提高滤波性能,减少寄生效应,降低组件数量,从而节省电路板空间并减少组装成本。

    技术参数


    - 电压等级:6.3 V, 10 V, 16 V, 25 V, 50 V, 100 V, 500 V
    - 电容范围:10 pF至4700 pF,以及0.01 µF至2.2 µF
    - 温度系数:NPO为±30 ppm/°C,X7R为±15%,X5R为±15%
    - 额定工作温度:-55°C至+125°C
    - 额定电流:最高可达50 mA
    - 电容公差:±20%

    产品特点和优势


    - 集成度高:一个X2Y®电容器可以替代多达7个分立电容器和电感器,减少组件数量,节省成本。
    - 优异的滤波和去耦性能:具备出色的共模噪声抑制能力和低感特性,有效延长高频段性能。
    - 匹配性佳:线对地和线路间的电容匹配度高,确保稳定的性能表现。
    - 宽泛的应用范围:适用于放大器滤波、高带宽数据处理、电磁兼容性滤波等多个领域。

    应用案例和使用建议


    - 医疗设备:在音频和模拟信号设备中,X2Y®电容器能有效衰减GSM频段的射频干扰(RFI),避免噪声干扰。
    - 电机控制:例如,在直流电机中,X2Y®电容器能取代多个滤波组件,提供出色的EMI(电磁干扰)抑制效果。
    - 通信设备:在仪器仪表中,X2Y®电容器可大幅减少滤波组件的数量,提升信号精度。
    使用建议:
    - 在设计过程中应注重物理布局,采用低感布线以最大化利用其低感特性。
    - 避免过长的走线和过大的通孔间距,以免增加寄生电感。
    - 确保良好的接地连接,特别是在高频应用中,这有助于降低电磁干扰。

    兼容性和支持


    - 兼容性:X2Y®电容器适用于大多数标准PCB设计流程和制造工艺。
    - 厂商支持:提供详尽的应用指南和技术支持,涵盖从原型设计到批量生产的全过程。

    常见问题与解决方案


    - 问:如何避免焊接过程中的损坏?
    - 答:推荐预热PCB至接近回流温度(最高260°C),并使用非接触式工具如热风笔或红外灯进行焊接。避免长时间接触陶瓷部件,且焊接时间限制在5秒以内。
    - 问:X2Y®电容器能否替代常见的多层陶瓷电容器(MLCC)?
    - 答:是的,由于X2Y®电容器具有更低的寄生电感,因此在高频率应用中表现出色,可显著减少反共振峰值,提供更好的阻抗性能。

    总结和推荐


    总结:X2Y®滤波和去耦电容器凭借其卓越的性能和广泛的应用领域,成为电子产品设计中的理想选择。通过高效集成和优化布局,该产品能够在多种应用场景中发挥重要作用。
    推荐:鉴于X2Y®电容器的独特优势和广泛的适用范围,强烈推荐在各类高要求电子设备中使用,特别是对于需要严格滤波和低感特性的场合。

500X07W221MV4T参数

参数
电容值 220pF
容差 ±20%
温度系数 X7R
额定电压 50V
长*宽*高 1.14mm*640μm*635μm
通用封装 0402
安装方式 贴片安装
零件状态 在售

500X07W221MV4T厂商介绍

Johanson Dielectrics是一家知名的电子材料制造商,专注于生产高性能的陶瓷材料和组件。公司主营产品包括:

1. 多层陶瓷电容器(MLCC):用于电子设备中储存和释放电能,广泛应用于消费电子、汽车电子、工业控制等领域。
2. 微波介质陶瓷:用于射频和微波通信设备,如手机、基站、**通信等。
3. 热敏电阻(NTC):用于温度测量和控制,常见于家用电器、汽车和工业设备中。
4. 压电陶瓷:用于传感器、执行器和超声波设备,如医疗成像、声呐系统等。

Johanson Dielectrics的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,提供高性能、高可靠性的产品。
- 定制服务:能够根据客户需求定制产品,满足特定应用的特定要求。
- 质量控制:严格的质量管理体系,确保产品一致性和可靠性。
- 全球网络:拥有遍布全球的销售和服务网络,为客户提供便捷的支持和服务。

500X07W221MV4T数据手册

厂牌 PDF简要描述 下载
JOHANSON DIELECTRICS 陶瓷电容 JOHANSON DIELECTRICS 500X07W221MV4T 500X07W221MV4T数据手册

500X07W221MV4T封装设计

查看详情并下载
Symbol
Footprint
3D Model
