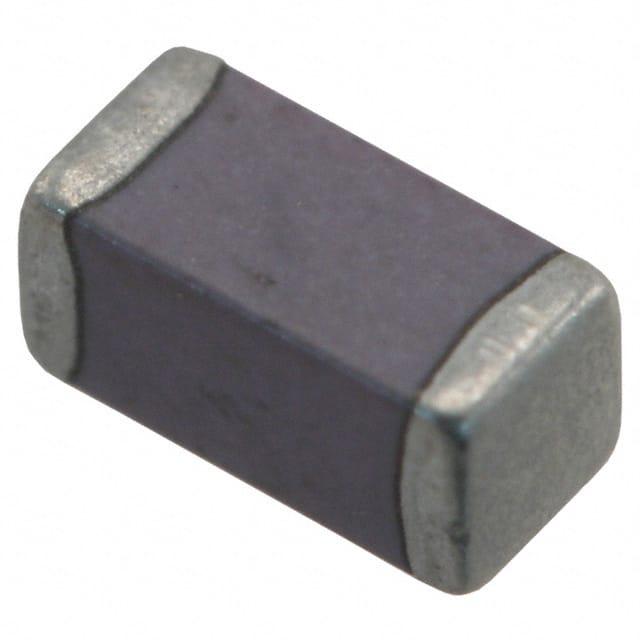

501R18N221JV4E

产品分类: 陶瓷电容
产品描述: 220pF ±5% C0G(NP0) 500V 1206 贴片安装 3.17mm(长度)*1.57mm(宽度)
供应商型号: 1886019
供应商: 海外现货
标准整包数: 5
JOHANSON DIELECTRICS 陶瓷电容 501R18N221JV4E

501R18N221JV4E概述

    # 高压表面贴装MLCC(多层陶瓷电容器)技术手册

    产品简介


    高压表面贴装MLCC是一种特殊设计的电容器,能够在高电压环境下稳定运行。这些电容器具有独特的内部电极设计,可以将电压梯度均匀分布在整个电容器中,从而减少电压集中现象。它们主要应用于电信、商业及工业领域的多种用途,如模拟和数字调制解调器、局域网/广域网接口、照明镇流电路、电压倍增器、直流-直流转换器和背光逆变器等。

    技术参数


    以下是根据不同型号电容器的技术参数摘要:
    | 型号 | 封装尺寸 (Inches/mm) | 最小额定电压 (VDC) | 最大额定电压 (VDC) | 最小电容 (pF) | 最大电容 (pF) | 最大电容 (μF) |
    ||
    | R15/0805 | 0.080 x 0.050 (2.03 x 1.27) | 250 | 1000 | 10 | 3900 | 0.027 |
    | R18/1206 | 0.125 x 0.062 (3.17 x 1.57) | 250 | 3000 | 10 | 82 | 0.068 |
    | S41/1210 | 0.125 x 0.095 (3.18 x 2.41) | 250 | 3000 | 10 | 5600 | 0.120 |
    | R29/1808 | 0.185 x 0.080 (4.80 x 2.03) | 500 | 6000 | 1.0 | 4700 | 0.056 |

    产品特点和优势


    高压表面贴装MLCC具有以下几个显著的特点和优势:
    1. 独特的内部电极设计:能够均匀分布电压梯度,减少电压集中现象。
    2. 高电压稳定性:可以在250V到6000V的电压范围内工作,适用于多种高电压应用。
    3. 高性能材料:采用NPO和X7R两种介电材料,确保电容器在各种工作条件下的稳定性和可靠性。
    4. 多样化封装:提供多种尺寸和电容范围,以满足不同的应用需求。
    5. 高精度:提供多种公差选项,包括±5%、±10%和±20%等,以适应不同精度要求的应用。

    应用案例和使用建议


    应用案例
    1. 模拟和数字调制解调器:用于电路中的滤波和信号耦合。
    2. 局域网/广域网接口:用于电源和信号的隔离和耦合。
    3. 照明镇流电路:用于电压稳定和能量存储。
    4. 电压倍增器:用于提高电压输出。
    5. 直流-直流转换器:用于电能转换和滤波。
    6. 背光逆变器:用于驱动LCD屏幕背光源。
    使用建议
    1. 正确选择电容器尺寸和额定电压:根据具体应用的需求选择合适的电容器,以确保电容器能在安全范围内工作。
    2. 注意散热问题:在高功率应用中,应注意散热,避免过热影响电容器的寿命。
    3. 适当选用涂覆材料:为防止外部电弧,电容器可能需要表面涂层。请注意不要在电容器下方使用焊锡掩膜。

    兼容性和支持


    这些电容器与市面上常见的PCB组装工艺兼容,适合大规模生产。厂商提供了全面的技术支持和售后服务,包括产品质量保证和技术咨询。如有任何问题,可以通过官方网站联系技术支持。

    常见问题与解决方案


    1. 问题:电容器表面出现电弧
    解决方案:确保电容器表面覆盖适当的保护涂层,并避免在电容器下方使用焊锡掩膜。
    2. 问题:电容器失效
    解决方案:检查电路连接是否正确,确认电容器的额定电压和实际应用中的电压是否匹配。
    3. 问题:电容器噪音
    解决方案:检查周围是否有干扰源,考虑增加屏蔽或更换更稳定的电容器。

    总结和推荐


    高压表面贴装MLCC是一款高性能、高可靠性的电容器产品。它在高电压环境下的稳定性和广泛应用领域使其成为众多行业用户的首选。通过独特的内部电极设计和多样化的产品线,这些电容器能够满足不同应用场合的需求。我们强烈推荐使用这些电容器来提升系统的稳定性和可靠性。
    如果您对我们的产品有任何疑问或需要进一步的帮助,请随时访问我们的官方网站获取更多信息。

501R18N221JV4E参数

参数
电容值 220pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 500V
长*宽*高 3.17mm(长度)*1.57mm(宽度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

501R18N221JV4E厂商介绍

Johanson Dielectrics是一家知名的电子材料制造商,专注于生产高性能的陶瓷材料和组件。公司主营产品包括:

1. 多层陶瓷电容器(MLCC):用于电子设备中储存和释放电能,广泛应用于消费电子、汽车电子、工业控制等领域。
2. 微波介质陶瓷:用于射频和微波通信设备,如手机、基站、**通信等。
3. 热敏电阻(NTC):用于温度测量和控制,常见于家用电器、汽车和工业设备中。
4. 压电陶瓷:用于传感器、执行器和超声波设备,如医疗成像、声呐系统等。

Johanson Dielectrics的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,提供高性能、高可靠性的产品。
- 定制服务:能够根据客户需求定制产品,满足特定应用的特定要求。
- 质量控制:严格的质量管理体系,确保产品一致性和可靠性。
- 全球网络:拥有遍布全球的销售和服务网络,为客户提供便捷的支持和服务。

501R18N221JV4E数据手册

厂牌 PDF简要描述 下载
JOHANSON DIELECTRICS 陶瓷电容 JOHANSON DIELECTRICS 501R18N221JV4E 501R18N221JV4E数据手册

501R18N221JV4E封装设计

查看详情并下载
Symbol
Footprint
3D Model
