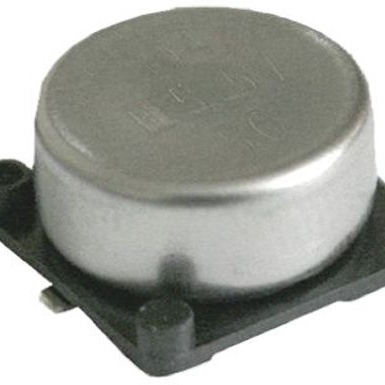

NEXC474Z5.5V16X9.5TRF

产品分类: 其他固定电容
厂牌: NIC COMPONENTS
产品描述: 1000h -20%~80% 5.5V 5.5V 13Ω 470mF 贴片安装 9.5mm(宽度)*9.5mm(高度)
供应商型号: F-NEXC474Z5.5V16X9.5TRF
供应商: 海外现货
标准整包数: 200
NIC COMPONENTS 其他固定电容 NEXC474Z5.5V16X9.5TRF

NEXC474Z5.5V16X9.5TRF概述


    产品简介


    V-Chip Memory Back-Up Capacitors(简称V-Chip)属于NIC Components Corp.的产品线,特别设计用于提供对CMOS设备的电源备份功能。这些电容器采用双层结构,支持表面贴装(SMD),适用于各种高可靠性需求的应用场景。它们广泛应用于通信、医疗设备、工业控制、汽车电子以及其他需要可靠后备电源的领域。

    技术参数


    以下是V-Chip Memory Back-Up Capacitors(NEXC系列)的关键技术参数:
    | 参数 | NEXC104Z3.5V10.5X5.5TRF | NEXC224Z3.5V10.5X5.5TRF | NEXC474Z3.5V10.5X8.5TRF | NEXC473Z5.5V10.5X5.5TRF | NEXC104Z5.5V10.5X5.5TRF | NEXCW104Z5.5V10.7X5.5TRF | NEXC224Z5.5V10.5X8.5TRF | NEXC474Z5.5V16X9.5TRF | NEXC105Z5.5V21X10.5TRF |
    ||
    | 电容值 (F) | 0.1 | 0.22 | 0.47 | 0.047 | 0.1 | 0.1 | 0.22 | 0.47 | 1.0 |
    | 工作电压 (VDC) | 3.5 | 3.5 | 3.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
    | 持续电流 (mA) | 0.090 | 0.200 | 0.420 | 0.071 | 0.150 | 0.150 | 0.330 | 0.710 | 1.500 |
    | 最大ESR (@1KHz) (Ω) | 50 | 25 | 25 | 50 | 25 | 50 | 25 | 13 | 7 |
    | 典型DCR (Ω) | 21 | 12 | 15 | 22 | 17 | 17 | 14 | 8.2 | 6 |
    其他参数如下:
    - 电容值范围:0.047F ~ 1.0F
    - 额定电压范围:3.5VDC 和 5.5VDC
    - 工作温度范围:-25°C ~ +70°C(某些型号为-40°C ~ +85°C)
    - 容许温度变化范围:±20%
    - 最大ESR变化:不超过规定的最大值的200%

    产品特点和优势


    V-Chip Memory Back-Up Capacitors的主要特点包括:
    1. 双层构造:提供了更高的稳定性和更长的使用寿命。
    2. 高可靠性:具备良好的温度循环耐受性和湿度抵抗力,能够在恶劣环境下持续工作。
    3. 表面贴装式设计:方便自动化生产和安装,减少了人工成本。
    4. 低ESR:降低功耗并提高电路效率。
    5. 无铅焊接:符合环保标准,适合现代生产需求。

    应用案例和使用建议


    应用案例:
    - 在通信基站中作为电源备份,确保数据传输的连续性。
    - 医疗设备如监护仪和心脏起搏器中,作为关键组件以保证生命安全。
    - 工业控制系统中,作为备用电源以确保系统不中断运行。
    使用建议:
    - 在高温环境下使用时,请选择额定工作温度范围更大的型号。
    - 在极端湿度环境中使用时,应考虑增加防潮措施。
    - 确保正确的焊接工艺,避免因焊接不良导致的失效。

    兼容性和支持


    V-Chip Memory Back-Up Capacitors在设计上具有良好的兼容性,适用于大多数常见的表面贴装设备。NIC Components Corp.提供了详细的技术文档和支持服务,如果遇到任何问题,可以通过技术支持人员获得帮助。

    常见问题与解决方案


    Q1: 如何处理清洗问题?
    - A1: 不推荐清洗,因为这可能会影响电容器的性能。若有不确定情况,建议咨询技术支持。
    Q2: 在高湿度环境中使用时,如何延长寿命?
    - A2: 可通过增加密封和防潮措施来提高使用寿命。
    Q3: 重新回流焊过程中需要注意什么?
    - A3: 容器应在室温下冷却后再进行第二次回流焊,以防止过热损坏。

    总结和推荐


    综上所述,V-Chip Memory Back-Up Capacitors NEXC系列凭借其优良的设计和出色的性能,在各种应用场景中表现出色。它们不仅具备良好的可靠性和稳定性,还能够适应广泛的环境条件。对于需要高性能电源备份解决方案的用户来说,这些电容器是一个值得信赖的选择。因此,我强烈推荐使用这款产品。

NEXC474Z5.5V16X9.5TRF参数

参数
额定电压-AC -
纹波电流 -
额定电压 5.5V
电容个数 -
容差 -20%~80%
温度系数 -
介电材料 -
电容值 470mF
额定电压-DC 5.5V
ESR-等效串联电阻 13Ω
工作寿命 1000h
长*宽*高 9.5mm(宽度)*9.5mm(高度)
安装方式 贴片安装

NEXC474Z5.5V16X9.5TRF厂商介绍

NIC Components是一家全球领先的电子元件制造商,专注于为各种行业提供高质量的电容器、电阻器和其他被动元件。公司的主要产品分类包括:

1. 电容器:包括陶瓷电容器、薄膜电容器和电解电容器,广泛应用于电源、通信、汽车电子等领域。
2. 电阻器:提供固定电阻器、可变电阻器和特殊电阻器,服务于工业控制、医疗设备和消费电子市场。
3. 电感器:包括铁氧体电感器和线圈,用于滤波、振荡和能量存储等应用。

NIC Components的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,以满足不断变化的市场需求。
- 质量控制:严格的质量管理体系,确保产品性能稳定可靠。
- 定制服务:提供定制化解决方案,满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,快速响应客户需求。

NIC Components致力于为客户提供高性能、高可靠性的电子元件,助力客户产品在竞争激烈的市场中保持领先地位。

NEXC474Z5.5V16X9.5TRF数据手册

厂牌 PDF简要描述 下载
NIC COMPONENTS 其他固定电容 NIC COMPONENTS NEXC474Z5.5V16X9.5TRF NEXC474Z5.5V16X9.5TRF数据手册

NEXC474Z5.5V16X9.5TRF封装设计

查看详情并下载
Symbol
Footprint
3D Model
