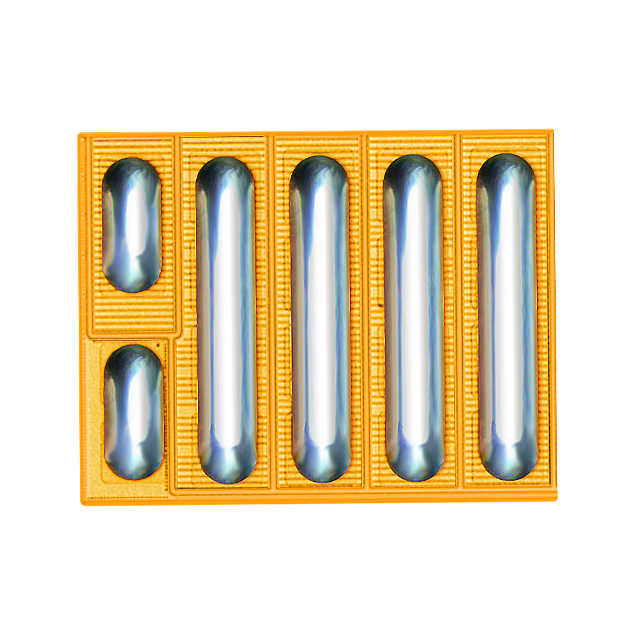

EPC2212

产品分类: 氮化镓场效应管
产品描述: 6V 2.5V@3mA 4nC@ 5 V 100V 13.5mΩ@ 11A,5V 407pF@50V 1个N沟道 贴片安装
供应商型号: 917-1211-2-ND
供应商: Digi-Key
标准整包数: 2500
EFFICIENT POWER CONVERSION 氮化镓场效应管 EPC2212

EPC2212概述

    EPC2212 eGaN® FET 技术手册解析

    产品简介


    EPC2212 是来自 Efficient Power Conversion Corporation (EPC) 的一款高效率增强模式功率晶体管。它属于 eGaN® FET 系列,专为高性能应用设计。EPC2212 基于氮化镓(GaN)技术,具有超低的导通电阻(RDS(on))和极小的栅极电荷(QG),适合用于高密度直流-直流转换器、激光雷达(LiDAR)、脉冲功率应用、高强度头灯以及 Class-D 音频放大器等领域。

    技术参数


    - 封装形式: 纯芯片形式,带焊料条。
    - 尺寸: 2.1 x 1.6 毫米。
    - 额定电压 (VDS): 100 伏特。
    - 最大连续电流 (ID): 18 安培(在 TA = 25°C 条件下),脉冲电流可达 75 安培。
    - 最大栅源电压 (VGS): ±6 伏特。
    - 热阻:
    - RθJC (结至外壳): 2 °C/W
    - RθJB (结至电路板): 4 °C/W
    - RθJA (结至环境): 69 °C/W
    - 静态特性:
    - 导通电阻 (RDS(on)): 在 VGS = 5 V 和 ID = 11 A 条件下典型值为 13.5 毫欧姆。
    - 动态特性:
    - 输入电容 (CISS): 407 pF(在 VDS = 50 V,VGS = 0 V 条件下)。
    - 输出电容 (COSS): 357 pF(在 VDS = 50 V,VGS = 0 V 条件下)。
    - 总栅极电荷 (QG): 4 nC(在 VDS = 50 V,VGS = 5 V 条件下)。

    产品特点和优势


    EPC2212 的主要特点包括:
    - 超高效能:得益于氮化镓材料的高电子迁移率和低温度系数,能实现非常低的导通电阻(RDS(on))和栅极电荷(QG)。
    - 超低导通电阻 (RDS(on)): 仅为 13.5 毫欧姆,使得在高电流条件下损耗最小化。
    - 超低栅极电荷 (QG): 有助于降低开关损耗,提高整体系统效率。
    - 超小封装: 尺寸仅为 2.1 x 1.6 毫米,节省空间,适用于高密度集成应用。

    应用案例和使用建议


    EPC2212 可广泛应用于多种高功率和高频应用场合。例如:
    - 激光雷达 (LiDAR): 在这些需要极高开关频率的应用中,EPC2212 的高效率和低损耗特性尤为重要。
    - 高密度直流-直流转换器: 其紧凑的封装和高效的性能使其成为这类应用的理想选择。
    - Class-D 音频放大器: 这些应用需要高功率和低失真,而 EPC2212 的特性正好满足这一需求。
    使用建议:
    - 在高电流环境下使用时,确保散热良好,避免过热。
    - 使用低电感和低电阻的 PCB 布局,以减少寄生效应。
    - 考虑到其高频率工作特性,采用高质量的焊料和先进的焊接工艺以确保可靠连接。

    兼容性和支持


    EPC2212 与现有的 PCB 设计高度兼容。根据制造商提供的文档,该产品适用于各种标准焊接和组装工艺。EPC 公司还提供了详细的设计支持文档和培训资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 如何处理焊接过程中的短路?
    - 解决方案: 使用激光切割的厚型焊膏,精确控制焊接过程,确保引脚正确对齐。

    - 问题: 如何优化散热性能?
    - 解决方案: 使用大面积铜箔和适当的散热器,增加与散热系统的接触面积,提高散热效率。

    总结和推荐


    EPC2212 eGaN® FET 是一款高性能的氮化镓功率晶体管,具备超高的效率、极低的导通电阻和栅极电荷,特别适合高密度应用场合。其紧凑的封装和优秀的电气特性使其在激光雷达、高密度直流-直流转换器及音频放大器等应用中表现出色。鉴于其卓越的性能和可靠性,强烈推荐使用 EPC2212 eGaN® FET。
    总体来说,EPC2212 eGaN® FET 在高功率、高频应用中表现优异,是一个值得信赖的选择。

EPC2212参数

参数
Vgs(th)-栅源极阈值电压 2.5V@3mA
Rds(On)-漏源导通电阻 13.5mΩ@ 11A,5V
Id-连续漏极电流 -
Vds-漏源极击穿电压 100V
最大功率 -
栅极电荷 4nC@ 5 V
最大功率耗散 -
配置 -
通道数量 -
FET类型 1个N沟道
Vgs-栅源极电压 6V
Idss-饱和漏极电流 -
Ciss-不同 Vds 时的输入最大电容 407pF@50V
击穿电压 -
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
