EPC9111

产品描述:
供应商型号: 917-1053-ND
供应商: Digi-Key
标准整包数: 1
EFFICIENT POWER CONVERSION 评估、开发板开发工具 EPC9111

EPC9111概述

    EPC9111 Wireless Power Demonstration Kit

    1. 产品简介

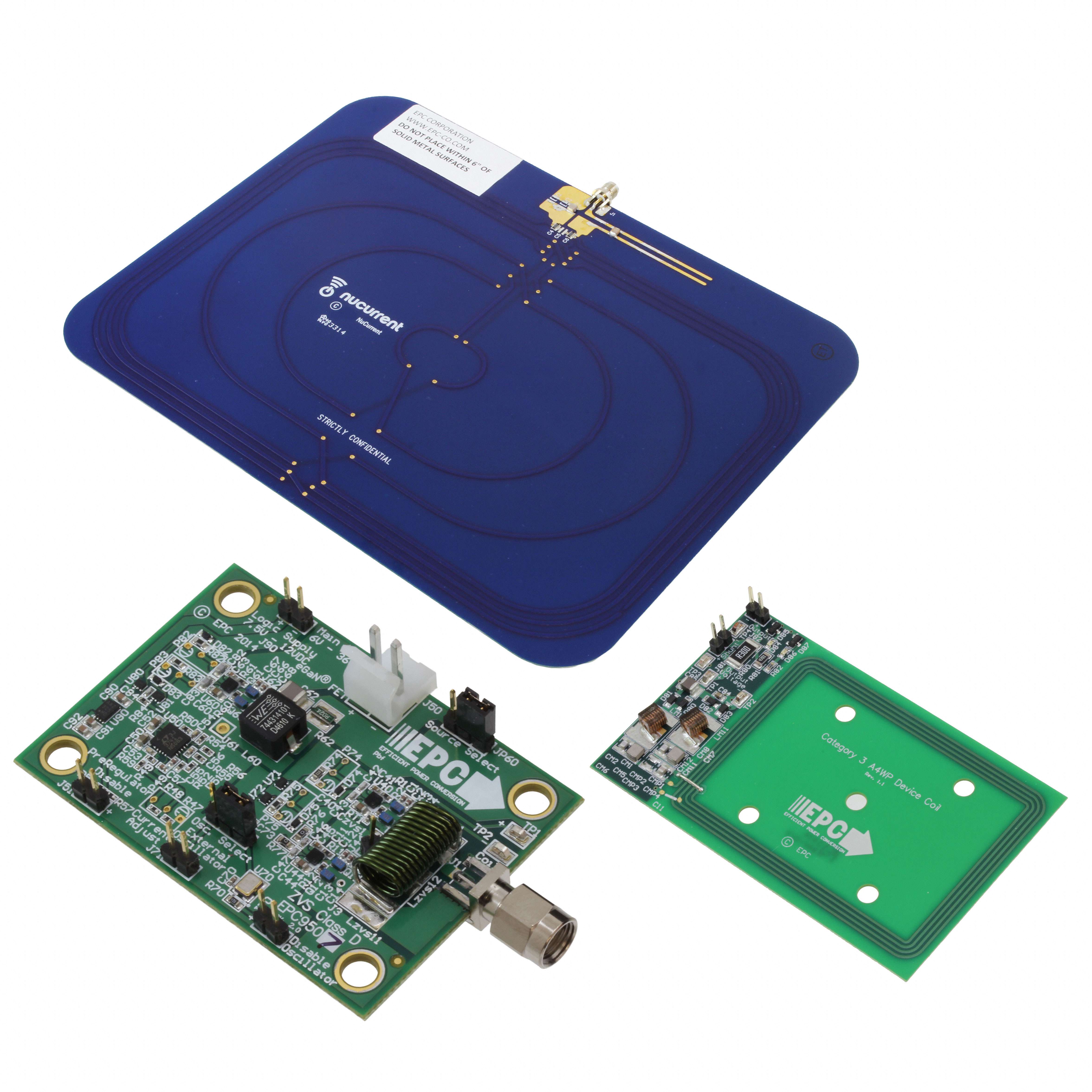

    EPC9111无线功率演示系统 是一款高效率、兼容A4WP标准的零电压开关(Zero Voltage Switching, ZVS)Class-D无线功率传输演示套件。该系统能够在6.78 MHz的ISM频段内向直流负载提供最高达35W的输出功率。该演示系统主要由三块板组成:源板(发射机或功率放大器)、A4WP兼容的源线圈(发射线圈)和一个带有整流器和直流平滑电容的A4WP兼容设备线圈。

    2. 技术参数


    | 参数 | 描述 | 最小值 | 最大值 | 单位 |

    | VDD | 控制电源输入范围 | 7 | 12 | V |
    | VIN | 总线输入电压(预调节模式) | 8 | 32 | V |
    | VIN | 总线输入电压(旁路模式) | 0 | 32 | V |
    | VOUT | 开关节点输出电压 | VIN | - | V |
    | IOUT | 开关节点输出电流(每通道) | - | 10 | A |
    | Vextosc | 外部振荡器输入阈值(低电平) | -0.3 | 0.8 | V |
    | Vextosc | 外部振荡器输入阈值(高电平) | 2.4 | 5 | V |
    设备板参数:
    | 参数 | 描述 | 最小值 | 最大值 | 单位 |

    | VOUT | 输出电压范围 | 0 | 38 | V |
    | IOUT | 输出电流范围 | 0 | 1.5 | A |

    3. 产品特点和优势


    - 高效率:采用EPC2014C和EPC2038增强型场效应晶体管(eGaN FET),实现高效的ZVS Class-D转换。
    - 宽工作温度范围:可以在25°C的标准环境下工作,适应不同的环境需求。
    - 安全保护机制:预调节器可以限制直流电流并监控主放大器FET的温度,防止过热和过流现象。
    - 灵活性高:可选择单端或差分模式操作,提高不同应用场景下的灵活性。

    4. 应用案例和使用建议


    应用案例:
    - 在桌面评估环境中进行无线充电系统的测试。
    - 用于无线充电设备的研发阶段,验证新技术的实际效果。
    使用建议:
    - 操作时要特别注意温度管理,确保在合理范围内运行。
    - 调整振荡器频率以达到最佳效率。
    - 确保设备与源线圈正确连接和调谐。

    5. 兼容性和支持


    - 该系统与外部振荡器兼容,可根据需要调整频率。
    - 提供详细的资料和支持文档,帮助用户理解和使用该系统。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查振荡器设置,调整R71和R72 |
    | 温度过高 | 减少负载,避免长时间满载运行 |
    | 系统不启动 | 检查连接是否正确,确认电源供应正常 |

    7. 总结和推荐


    总结:
    EPC9111是一款优秀的无线功率传输演示系统,结合了高效率和多样的操作模式。通过内置的保护机制和灵活的操作方式,用户可以在多种应用场景中对其进行测试和研究。
    推荐:
    鉴于其高效能和易用性,强烈推荐科研机构和设备制造商在研发和评估无线功率传输技术时使用此系统。

EPC9111参数

参数
零件状态 在售
包装方式 盒装

EPC9111厂商介绍

Efficient Power Conversion Corporation(EPC)是一家领先的增强型氮化镓(eGaN)功率管理集成电路(IC)制造商。EPC专注于开发和生产高性能的功率管理解决方案,其产品广泛应用于各种领域,包括汽车、工业、消费电子、电信和计算机等。

EPC的主营产品分类包括:

1. eGaN FETs(增强型氮化镓场效应晶体管):提供高效率、高频率和高功率密度的功率转换解决方案。
2. ICs(集成电路):包括电源管理IC、驱动器IC等,用于实现复杂的功率管理功能。
3. Power Management Solutions(功率管理解决方案):提供定制化的功率管理解决方案,以满足特定应用的需求。

EPC的优势在于:

1. 高性能:EPC的eGaN技术提供了业界领先的性能,包括高效率、高频率和高功率密度。
2. 可靠性:EPC的产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 创新:EPC不断投资于研发,以推动氮化镓技术的发展和应用。
4. 定制化:EPC提供定制化的解决方案,以满足客户的特定需求。

EPC通过其高性能的eGaN技术,为全球客户提供了创新的功率管理解决方案,推动了电力电子技术的发展。

EPC9111数据手册

厂牌 PDF简要描述 下载
EFFICIENT POWER CONVERSION 评估、开发板开发工具 EFFICIENT POWER CONVERSION EPC9111 EPC9111数据手册

EPC9111封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 930.8 ¥ 7789.6325
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7789.63
