Y11201R00000D9W

产品分类: 贴片电阻
产品描述: 1Ω ±0.5% 250mW ±2ppm/℃ 1610 贴片安装 4.06mm*2.54mm*1.02mm
供应商型号: 71-VCS16101R0000DSW
供应商: Mouser
标准整包数: 1

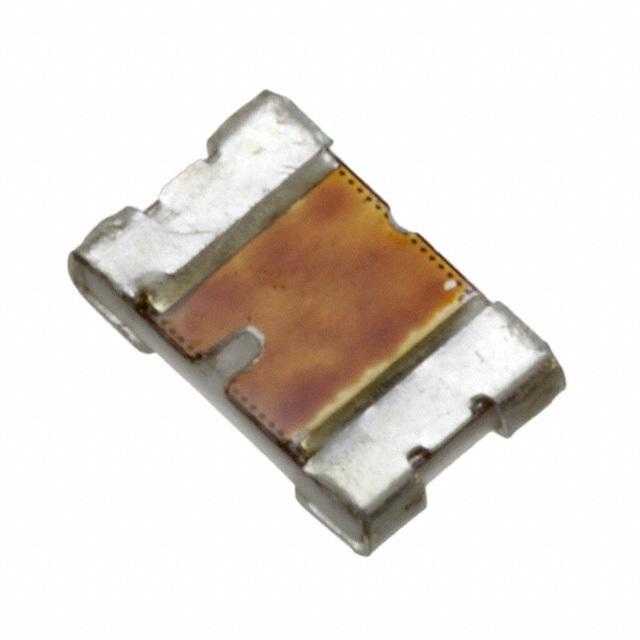

VISHAY PRECISION GROUP 贴片电阻 Y11201R00000D9W

Y11201R00000D9W概述

    # High Precision Foil Surface Mount Current Sensing Chip Resistors

    产品简介


    Vishay的VCS1610是一款高性能表面贴装电流感应芯片电阻器,专为高精度和稳定性的需求设计。作为精密箔电阻器系列的一部分,VCS1610主要用于需要精确电流测量的应用中,例如力平衡天平、开关电源及电子制动系统(EB)等。其核心优势在于极低的温度系数(TCR)和出色的长期稳定性,使其成为许多工业和科研领域的理想选择。

    技术参数


    以下是VCS1610的技术规格摘要:
    | 参数名称 | 值 |

    | 温度系数(TCR) | ±2 ppm/°C |
    | 阻值范围 | 0.1 Ω 至 1 Ω |
    | 允许误差 | ±0.5%, ±1%, ±2%, ±5%, ±10% |
    | 功率等级 | 0.25 W @ +70°C |
    | 负载寿命稳定性 | ±0.02% @ 70°C,2000小时 |
    | 静电放电(ESD)能力 | 高达25kV |
    | 热稳定性时间 | <1秒 |
    | 最大瞬态过载 | ≤0.005% |
    | 无感性设计 | 非电感,非电容 |
    | 温差热电势(Thermal EMF) | 0.05 µV/°C典型 |
    产品符合RoHS标准,提供多种端子镀层选项,包括金镀和锡镀。

    产品特点和优势


    特点:
    1. 低温度系数:TCR为±2 ppm/°C,确保即使在极端温度范围内仍能保持阻值的稳定性。
    2. 优异的负载寿命稳定性:±0.02%的漂移使其非常适合长期运行的应用场景。
    3. 快速热稳定化:热稳定性时间小于1秒,满足高速响应需求。
    4. 高抗静电能力:可承受高达25kV的静电冲击,显著提升可靠性。
    5. 四终端设计:采用Kelvin连接方式,消除了传统两终端连接方式可能产生的电压降误差。
    优势:
    1. 减少了因热电势引起的寄生效应,特别适合直流电路中的电流感应应用。
    2. 在恶劣工作条件下仍表现出色,无需额外补偿电路。
    3. 快速响应和高重复性特性,特别适用于动态信号处理。
    4. 可定制阻值,满足特定工程需求。

    应用案例和使用建议


    应用案例:
    - 开关电源:监测输入输出电流,提高转换效率并保护电路免受过流损害。
    - 电子制动系统(EB):通过精确检测电流实现更准确的制动力控制。
    - 力平衡天平:将重量转化为电流信号,再由VCS1610转为电压信号进行进一步处理。
    使用建议:
    1. 正确选择阻值范围:根据具体应用场景选择最佳的阻值范围,避免阻值过高导致的误差。
    2. 关注散热管理:高功率操作时注意散热措施以维持长期稳定性。
    3. 遵循正确焊接工艺:避免焊接热对电阻特性造成不良影响。

    兼容性和支持


    VCS1610与大多数主流电路板设计兼容,提供标准的Kelvin连接布局。Vishay公司为其提供了全面的支持服务,包括原型制造周期仅为5个工作日。如有特殊需求或额外功能要求,可以联系Vishay应用工程团队获取定制化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值漂移过大 | 检查环境温度和焊接质量,确认是否超出规定范围。 |
    | ESD冲击导致损坏 | 使用防静电工作台并配备合适的ESD防护装置。 |
    | 输出电压不稳定 | 确保电路接线正确,特别是Kelvin连接的准确性。 |

    总结和推荐


    VCS1610凭借其卓越的温度系数、负载寿命稳定性和快速热稳定性能,在高精度电流感应应用中表现优异。其四终端设计解决了传统电阻常见的电压误差问题,同时具备强大的ESD抵抗能力和长期可靠性。对于需要极高精度和长期稳定的场合,我们强烈推荐使用VCS1610。此外,其快速交付和专业支持使它成为研发和生产阶段的理想选择。

Y11201R00000D9W参数

参数
电阻值
精度 ±0.5%
额定功率 250mW
温度系数 ±2ppm/℃
长*宽*高 4.06mm*2.54mm*1.02mm
通用封装 1610
安装方式 贴片安装
应用等级 工业级
零件状态 在售

Y11201R00000D9W厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y11201R00000D9W数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 贴片电阻 VISHAY PRECISION GROUP Y11201R00000D9W Y11201R00000D9W数据手册

Y11201R00000D9W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.7255 ¥ 217.3805
10+ $ 20.7144 ¥ 175.0367
25+ $ 19.0404 ¥ 160.8914
50+ $ 17.5392 ¥ 148.2062
100+ $ 16.6215 ¥ 140.4517
250+ $ 16.296 ¥ 137.7012
500+ $ 15.876 ¥ 134.1522
库存: 128
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 217.38
