Y14880R00300B9R

产品分类: 贴片电阻
产品描述: 3mΩ ±0.1% 3W ±15ppm/℃ 3637 贴片安装 9.14mm*9.4mm*890μm
供应商型号: TOM-Y14880R00300B9R
供应商: 海外现货
标准整包数: 50

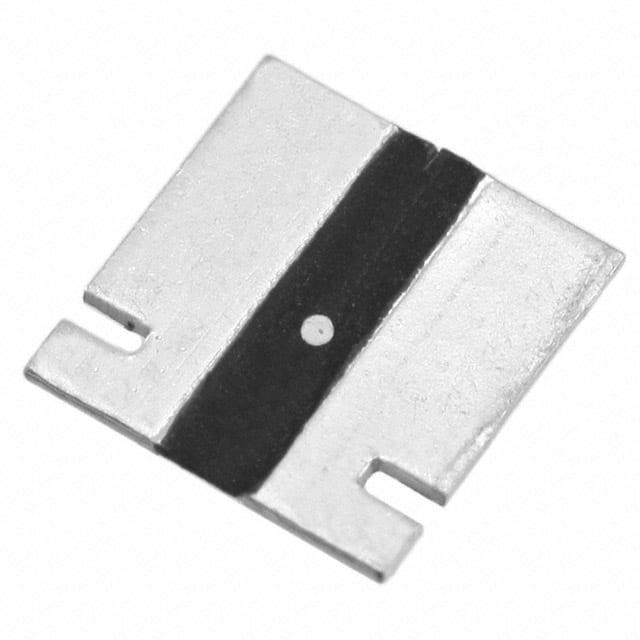

VISHAY PRECISION GROUP 贴片电阻 Y14880R00300B9R

Y14880R00300B9R概述

    CSM Series Bulk Metal® Technology High Precision Current Sensing Resistor

    产品简介


    Vishay Foil Resistors(VFR)的CSM系列是一种高精度电流感应电阻器,适用于表面贴装应用。这些电阻器采用Bulk Metal®技术制造,提供从1 mΩ到200 mΩ的阻值范围,最大额定功率可达3 W。它们在广泛的工业和消费电子产品中广泛应用,如开关电源、线性电源、测量仪器、桥式网络、医疗设备以及自动测试设备。

    技术参数


    - 温度系数:±15 ppm/°C(–55°C至+125°C,+25°C参考),在请求下可达到±10 ppm/°C。
    - 功率额定值:1 W 至 3 W。
    - 电阻容差:±0.1%。
    - 电阻范围:1 mΩ至200 mΩ。
    - 短时间过载:±0.1%典型值。
    - 热电动势:3 µV/°C(显著影响低阻值)。
    - 最大电流:高达54 A。
    - 低电感:<5 nH。
    - 最大工作电压:(P×R)。
    - 重量:最大0.29 g。
    - 工作温度范围:–65°C至+170°C。
    - 终端材料:无铅、锡铅合金。

    产品特点和优势


    - 改进的负载寿命稳定性:±0.2%(70°C,2000小时)。
    - 紧公差和低温度系数:±0.1%,±15 ppm/°C。
    - 四端设计:允许精确测量。
    - 优异的频率响应:可达50 MHz。
    - 符合RoHS标准:无铅。
    - 支持快速原型制作:可通过联系获取。

    应用案例和使用建议


    CSM系列电阻器广泛应用于以下场景:
    - 开关和线性电源:用于精密电流测量和电压调节。
    - 医疗和测试设备:确保高精度测量。
    - 航空航天系统:适应极端环境条件。
    - 卫星和航天系统:可靠性和精度要求极高。
    使用建议:
    - 在极端环境下使用时,注意热电动势对低阻值的影响。
    - 确保终端连接正确以避免引入额外误差。

    兼容性和支持


    - 兼容性:与其他电子元件和设备良好兼容。
    - 支持和维护:可通过Vishay Foil Resistors的技术支持团队获得帮助。

    常见问题与解决方案


    - 问题1:热电动势影响测量结果。
    - 解决方案:选择合适的应用场景,确保使用环境温度变化不大。

    - 问题2:负载寿命稳定性不足。
    - 解决方案:考虑使用更高稳定性的产品型号,或通过特殊处理(如温度循环)来增强稳定性。

    总结和推荐


    CSM系列电阻器凭借其出色的精度、稳定性和宽泛的工作温度范围,在多种应用中表现出色。推荐在需要高精度和稳定性的场合使用。由于其优异的性能和广泛的应用范围,CSM系列是当前市场上非常值得推荐的产品之一。对于任何疑问,可联系技术支持团队获得进一步的帮助。
    如果您有任何问题,请发送邮件至 [foil@vpgsensors.com](mailto:foil@vpgsensors.com)。

Y14880R00300B9R参数

参数
电阻值 3mΩ
精度 ±0.1%
额定功率 3W
温度系数 ±15ppm/℃
长*宽*高 9.14mm*9.4mm*890μm
通用封装 3637
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

Y14880R00300B9R厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y14880R00300B9R数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 贴片电阻 VISHAY PRECISION GROUP Y14880R00300B9R Y14880R00300B9R数据手册

Y14880R00300B9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
