首页  >  产品百科  >  Y16311K00000B9R

Y16311K00000B9R

产品分类: 其它固定电阻
产品描述: ±0.1% ±0.2ppm/℃ 1KΩ 300mW 1506 标准安装 3.81mm*1.57mm*640μm
供应商型号: ET-2820473
供应商: 海外现货
标准整包数: 1

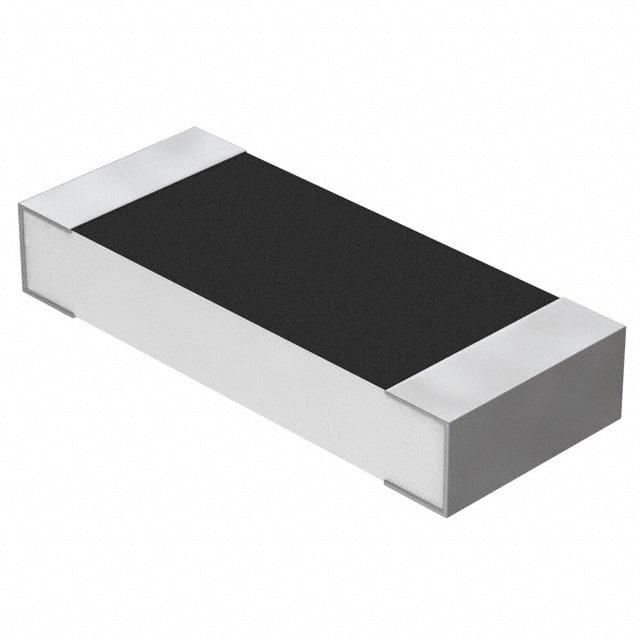

VISHAY PRECISION GROUP 其它固定电阻 Y16311K00000B9R

Y16311K00000B9R概述

    VFCP 系列 (Z-Foil) 高精度箔电阻

    产品简介


    VFCP 系列(Z-Foil)是一款专为高精度要求而设计的芯片电阻。其主要型号包括 0805、1206、1506、2010 和 2512 封装尺寸。VFCP 系列基于 Vishay 的 Bulk Metal Z-Foil 技术,具有卓越的温度系数(±0.2 ppm/°C)和极低的负载寿命稳定性误差(±0.005%)。这些特性使得 VFCP 系列在各种精密仪器、工业控制系统、传感器及电通信基站等应用中表现出色。

    技术参数


    - 温度系数(TCR):±0.2 ppm/°C(-55°C 至 +125°C,以 25°C 为参考)
    - 容差:±0.01%(100 ppm)
    - 功率系数(PCR):5 ppm 于额定功率
    - 负载寿命稳定性(70°C,2000 小时):±0.005%(50 ppm)
    - 额定功率:至 600 mW 于 +70°C
    - 静电放电(ESD):至少 25 kV
    - 阻值范围:5 Ω 至 125 kΩ(对更低或更高的值,请联系制造商)
    - 非感应、非电容设计
    - 热稳定时间:<1 秒(稳态值 10 ppm 内)
    - 短时过载:≤0.005%(50 ppm)
    - 电流噪声:<0.010 μVrms/V 应用电压(<-40 dB)
    - 电压系数:<0.1 ppm/V
    - 终端镀层:无铅、锡铅合金
    - 符合 RoHS 指令 2002/95/EC

    产品特点和优势


    VFCP 系列在稳定性方面远超传统标准,特别是在高温稳定性、负载寿命稳定性和湿度抵抗性方面。此外,其翻转芯片设计比传统的封装方式节省高达 35% 的电路板空间,同时提高了应力缓解能力,防止基板裂纹和脱层。另外,这些电阻不仅噪声小,还具备 25 kV 或以上的 ESD 保护能力,显著提高可靠性。

    应用案例和使用建议


    - 工业控制:VFCP 系列在工业控制系统的高稳定性需求中表现出色,可有效减少系统修正电路的复杂性。
    - 通信基站:适用于通信基站的高精度需求,特别是需要长期稳定的环境。
    - 传感器和电仪表:适用于需要高精度和低噪音的传感器及电仪表中。
    使用建议:
    1. 环境选择:在污染严重的环境中,确保使用抗硫化设计。
    2. 散热管理:考虑到电阻的功耗,需合理设计散热路径以避免过热。
    3. 布线布局:优化 PCB 布局,尽量减少外部干扰,确保最佳电气性能。

    兼容性和支持


    - 兼容性:VFCP 系列与多种 PCB 设计兼容,但需注意终端镀层的选择(无铅或锡铅合金)。
    - 技术支持:如需进一步的技术支持,可通过电子邮件 `foil@vpgsensors.com` 联系制造商的应用工程师团队。

    常见问题与解决方案


    1. 问题:如何处理静电敏感问题?
    解决方案:使用真空吸嘴进行处理,避免使用烙铁焊接。
    2. 问题:如何处理硫化问题?
    解决方案:选择 VFCP 系列的抗硫化型号,并在设计时考虑其应用环境。
    3. 问题:如何处理焊接后的阻值漂移?
    解决方案:确保正确设置焊接条件,并进行适当的热稳定性测试。

    总结和推荐


    总体来看,VFCP 系列(Z-Foil)提供了卓越的精度、稳定性和可靠性,特别适合高要求的应用环境。其独特的抗硫化设计和紧凑的空间占用使其在市场上具有明显的优势。如果你需要一款能够在极端条件下保持高性能的电阻,VFCP 系列无疑是一个值得推荐的选择。

Y16311K00000B9R参数

参数
电阻值 1KΩ
温度系数 ±0.2ppm/℃
精度 ±0.1%
额定功率 300mW
电阻个数 -
引脚数量 -
长*宽*高 3.81mm*1.57mm*640μm
通用封装 1506
安装方式 标准安装
零件状态 在售
包装方式 卷带包装

Y16311K00000B9R厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y16311K00000B9R数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 其它固定电阻 VISHAY PRECISION GROUP Y16311K00000B9R Y16311K00000B9R数据手册

Y16311K00000B9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
