Y162410R0000C9R

产品分类: 贴片电阻
产品描述: 10Ω ±0.25% 200mW ±0.2ppm/℃ 0805 贴片安装 2.03mm*1.27mm*640μm
供应商型号: ET-1109023
供应商: 海外现货
标准整包数: 1

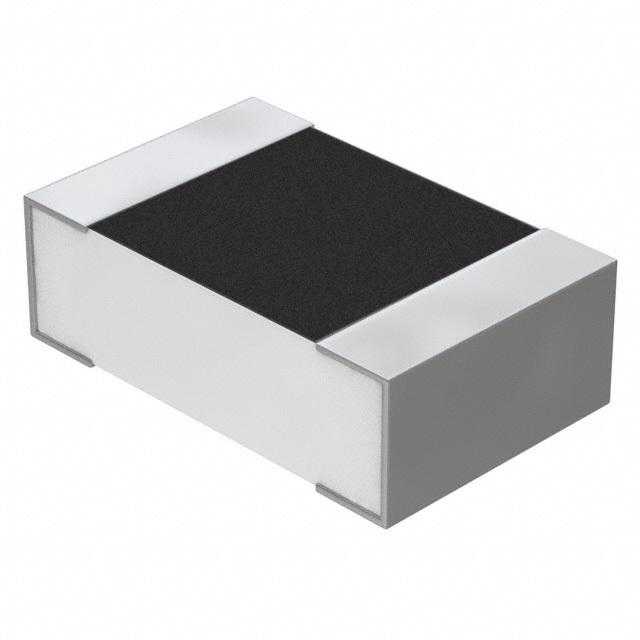

VISHAY PRECISION GROUP 贴片电阻 Y162410R0000C9R

Y162410R0000C9R概述


    产品简介


    VSMP系列电阻(0603、0805、1206、1506、2010、2512)采用Z箔技术,是一款超高精度箔式贴片电阻。它具有极低的温度系数(±0.05 ppm/°C)和出色的负载寿命稳定性。这些电阻主要用于需要极高精度和稳定性的应用场合,如通信设备、医疗设备、航空航天及高端测试仪器。

    技术参数


    - 温度系数(TCR):±0.05 ppm/°C(-55°C到+125°C,+25°C参考)
    - 电阻范围:5 Ω至125 kΩ
    - 额定功率:最大可达750 mW(在+70°C条件下)
    - 电阻容差:最低至±0.01%
    - 功率系数:5 ppm于额定功率
    - 负载寿命稳定性:±0.005%(在+70°C条件下,连续工作2000小时)
    - 电压系数:<0.1 ppm/V(电阻值大于10kΩ时)
    - 热时间常数:<1秒
    - 静电放电(ESD):至少达到25 kV
    - 尺寸:从0603到2512,不同的封装尺寸(具体见表2)

    产品特点和优势


    - 高精度:电阻容差最低可达到±0.01%,确保在关键应用中能够提供精确的阻值。
    - 超低温度系数:±0.05 ppm/°C使得电阻能够在广泛的温度范围内保持高度稳定。
    - 高负载寿命稳定性:能够在高负载下长时间运行而不会显著改变其阻值。
    - 非热点设计:通过精密加工减少“热点”的影响,提高了长期稳定性和耐久性。
    - 快速原型开发:为满足快速原型需求,公司提供定制化服务,确保快速交付。

    应用案例和使用建议


    - 通信设备:用于精确信号传输和处理。
    - 医疗设备:在医疗设备中用于传感器和测量电路,要求高精度和可靠性。
    - 航空航天:用于航空电子设备,需承受极端温度变化和高可靠性要求。
    - 建议使用:在高温环境下使用时,应注意避免过载和热冲击;使用过程中,尽量避免暴露于强静电环境中。

    兼容性和支持


    - 兼容性:该系列电阻符合MIL-PRF-55342标准,适用于大多数工业标准电路板和系统。
    - 技术支持:Vishay Foil Resistors提供详细的技术支持,可通过电子邮件foil@vpgsensors.com获取帮助。

    常见问题与解决方案


    - 问题:如何提高该系列电阻的抗ESD能力?
    - 解决方案:建议使用专用的ESD防护器件,并确保电路板的设计考虑了良好的接地措施。

    总结和推荐


    VSMP系列电阻以其高精度、低温度系数、优异的负载寿命稳定性和小尺寸特性,在高精度应用领域表现出色。尤其是在通信设备、医疗设备和航空航天领域中,具备极高的可靠性和精度。强烈推荐使用此系列电阻以确保系统的稳定性和长期可靠性。如果您有任何特殊需求,可以通过电子邮件与制造商联系,获得专业支持。

Y162410R0000C9R参数

参数
电阻值 10Ω
精度 ±0.25%
额定功率 200mW
温度系数 ±0.2ppm/℃
长*宽*高 2.03mm*1.27mm*640μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Y162410R0000C9R厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y162410R0000C9R数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 贴片电阻 VISHAY PRECISION GROUP Y162410R0000C9R Y162410R0000C9R数据手册

Y162410R0000C9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
