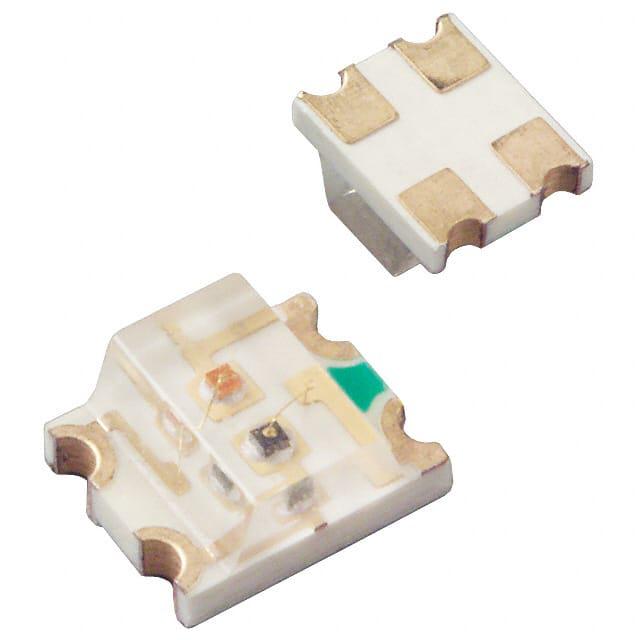

BRPG1204W-TR

产品分类: 发光二极管
厂牌: STANLEY ELECTRIC
产品描述: Stanley Electric 绿色,红色LED, 3025 (1210)封装, 波长567 / 647 nm, 3 x 2.5mm
供应商型号: 404-1082-6-ND
供应商: Digi-Key
标准整包数: 1
STANLEY ELECTRIC 发光二极管 BRPG1204W-TR

BRPG1204W-TR概述

    1204W Series Bi-color LED 技术手册

    产品简介


    1204W 系列是一款双色 LED,具有紧凑的尺寸(3.0 x 2.5 x 1.5 mm),适用于多种领域,如通信设备、家用电器、办公自动化设备、工业自动化设备等。此系列 LED 配备了高亮度和宽视角,适用于各种应用需求。

    技术参数


    1. 尺寸:3.0 x 2.5 x 1.5 mm (L x W x H)
    2. 电压范围:红光(BR)和黄绿光(PY):647 nm,绿光(BG, PG):558 nm, 567 nm, 572 nm
    3. 电流范围:
    - 持续电流(IF):30 mA
    - 脉冲电流(IFRM):70 mA
    4. 温度范围:
    - 存储温度(Tstg):-40℃~100℃
    - 工作温度(Topr):-30℃~85℃
    5. 发光强度(Iv):
    - 绿光(BG, PG, PY):0.9 mcd~33.6 mcd
    - 红光(BR):6 mcd~33.6 mcd
    6. 视角(2θ1/2):
    - 绿光(BG, PG, PY):100°(θx), 88°(θy)
    - 红光(BR):80°(θx), 80°(θy)

    产品特点和优势


    - 高可靠性:通过严格的可靠性测试,包括高低温存储寿命测试、振动测试等。
    - 低功耗:最大功率消耗仅为75 mW。
    - 广泛的应用范围:适用于通信设备、家用电器等多种场合。
    - 环保材料:符合RoHS标准,采用无铅焊接工艺。

    应用案例和使用建议


    1. 通信设备:用于指示灯或状态显示,需要高亮度和宽视角以确保可见性。
    2. 家用电器:可作为设备运行状态的视觉提示,例如洗衣机或空调的故障指示。
    3. 办公自动化设备:用于显示器背光或指示灯,提升设备的整体美观度和功能性。
    使用建议:
    - 在组装过程中,建议采用自动贴片机进行安装,避免手动操作可能导致的损坏。
    - 选择合适的焊接条件,参考推荐的回流焊接条件以保证产品质量。

    兼容性和支持


    - 兼容性:与现有的自动化生产线高度兼容,便于大规模生产。
    - 支持:制造商提供详细的安装和使用指导文档,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    1. 问题:LED 发光强度不足。
    - 解决方案:检查电流是否达到规定的最大值;确认焊接过程无误。
    2. 问题:温度超出规定范围。
    - 解决方案:确保在规定的温度范围内使用;如有需要,可采取适当的散热措施。
    3. 问题:设备在振动环境下运行不稳定。
    - 解决方案:检查设备固定情况,必要时增加防震措施。

    总结和推荐


    总体来看,1204W 系列双色 LED 在高可靠性、广泛适用性方面表现出色。虽然初始成本可能稍高,但其优异的性能和长寿命使其成为众多应用的理想选择。建议客户在选择LED产品时考虑这一系列的产品。

BRPG1204W-TR参数

参数
透镜形状 带平顶,矩形
波长 567nm(绿色),647nm(红色)
测试电流 20mA Green,20mA Red
显示颜色 无色,红色,绿色
视角 100°,88°(绿色),80°,80°(红色)
透镜类型 透明
Vf-正向电压 2.1V,1.7V
长*宽*高 3mm*2.5mm*1.9mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BRPG1204W-TR厂商介绍

Stanley Electric(斯坦利电气)是一家全球知名的照明和电子设备制造商,成立于1925年,总部位于日本。公司主要产品包括汽车照明、LED照明、信号设备、电子控制单元等。

Stanley Electric的产品主要分为以下几类:

1. 汽车照明:包括前大灯、尾灯、日间行车灯等,广泛应用于乘用车、商用车等领域。

2. LED照明:包括室内外照明、景观照明等,广泛应用于商业、工业、家居等领域。

3. 信号设备:包括交通信号灯、铁路信号灯等,广泛应用于交通、铁路等领域。

4. 电子控制单元:包括汽车电子控制单元、工业控制单元等,广泛应用于汽车、工业等领域。

Stanley Electric的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 品质保证:公司严格把控产品质量,通过多项国际认证,产品安全可靠。

3. 客户服务:公司提供全方位的售前、售中、售后服务,客户满意度高。

4. 全球布局:公司在全球设有多个生产基地和销售网络,产品畅销世界各地。

BRPG1204W-TR数据手册

厂牌 PDF简要描述 下载
STANLEY ELECTRIC 发光二极管 STANLEY ELECTRIC BRPG1204W-TR BRPG1204W-TR数据手册

BRPG1204W-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6555 ¥ 5.539
10+ $ 0.4028 ¥ 3.404
100+ $ 0.2566 ¥ 2.1263
1000+ $ 0.1981 ¥ 1.6417
库存: 500
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.53
直接购买
加入购物车
