CM6350R-474

产品分类: 共模滤波器
厂牌: API DELEVAN
产品描述: 1.5A 2 470μH@ 10kHz 60mΩ 水平安装,贴片安装 9.14mm*9.14mm*5.33mm
供应商型号: DN42155-ND
供应商: Digi-Key
标准整包数: 1

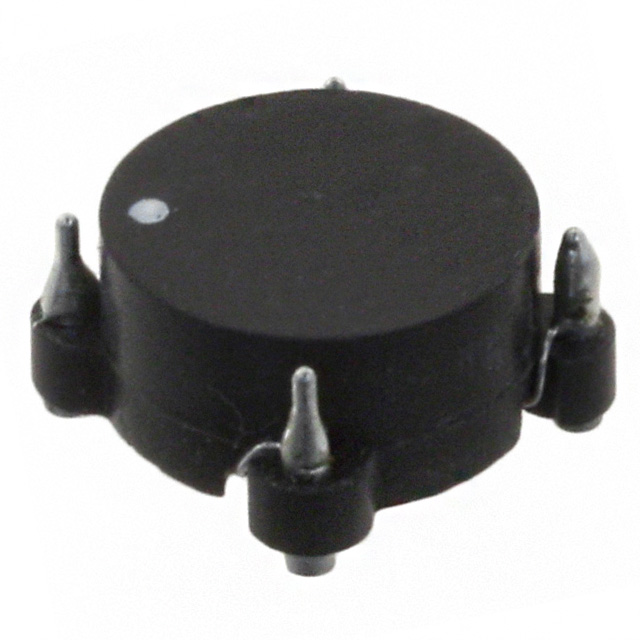

API DELEVAN 共模滤波器 CM6350R-474

CM6350R-474概述


    产品简介


    DELEVAN CM6350 系列共模电感器 是一款专为表面贴装设计的高性能电子元器件,属于共模电感器类别。其核心材料采用铁氧体,具有卓越的磁性能和低损耗特性。该产品广泛应用于电源管理、信号滤波、EMI抑制等领域,特别适合于通信设备、工业控制、消费电子及医疗设备等对电磁干扰敏感的应用场景。

    技术参数


    | 参数 | 规格范围 |

    | 实际尺寸 | 请参见物理参数表 |
    | L1 或 L2 电感量 | +35% / -25% (µH) |
    | 额定 RMS 电流 | 最大值:3.3A |
    | 漏电感量(典型值) | 0.007 ~ 1.05 µH |
    | 直流电阻(最大值) | 0.0025 ~ 0.55 Ω |
    | 工作温度范围 | -55°C 至 +105°C |
    | 绝缘耐压测试电压 | 500V RMS,60Hz |
    | 表面安装机械配置 | 扁平顶部设计,终端对齐优良 |
    物理参数表
    | 参数名称 | 尺寸(英寸) | 尺寸(毫米) |
    |
    | A | 0.285 ± 0.010 | 7.24 ± 0.25 |
    | B | 0.360 ± 0.010 | 9.14 ± 0.25 |
    | C | 0.060 ± 0.010 | 1.52 ± 0.25 |
    | D | 0.350 ± 0.010 | 8.90 ± 0.25 |
    | E | 0.200 ± 0.010 | 5.08 ± 0.25 |
    | F | 0.025 ± 0.010 | 0.64 ± 0.25 |
    | G | 0.040 (参考) | 1.02 (参考) |

    产品特点和优势


    1. 高可靠性:铁氧体材质结合优秀的绝缘性能,确保长时间稳定运行。
    2. 优异的抗EMI能力:共模电感结构有效减少高频噪声,提升系统稳定性。
    3. 紧凑设计:扁平顶部封装便于表面贴装,节省PCB空间。
    4. 多规格选择:涵盖多个电感量等级(33 µH至4700 µH),满足多样化需求。
    5. RoHS兼容性:所有型号均符合环保要求。

    应用案例和使用建议


    应用案例:
    - 在开关电源中作为滤波元件,改善输出质量。
    - 用于网络接口卡(NIC)中抑制电磁干扰。
    - 保护敏感信号线路免受外界噪声影响。
    使用建议:
    - 根据具体应用场景选择合适的电感值和电流等级。
    - 注意安装时确保引脚方向正确(参考白点标记定位)。
    - 定期检查焊接质量以避免接触不良问题。

    兼容性和支持


    - 兼容性:该系列共模电感器适用于标准SMD贴片工艺,可与主流PCB设计工具无缝集成。
    - 技术支持:提供详尽的技术文档、样品支持及售后咨询服务。更多详情请访问官网www.delevan.com。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 调整散热措施,降低工作环境温度 |
    | 噪声干扰明显 | 检查连接线缆屏蔽效果,重新布局电路 |
    | 输出电流不足 | 替换为更高额定电流的产品 |

    总结和推荐


    DELEVAN CM6350 系列共模电感器凭借其卓越的性能、灵活的设计以及良好的市场口碑,在同类产品中脱颖而出。无论是从技术规格还是实际应用表现来看,它都是一款值得信赖的选择。对于需要高效能滤波解决方案的用户而言,强烈推荐此系列产品!

CM6350R-474参数

参数
额定电压-AC -
额定电压-DC -
阻抗 -
电感值 470μH@ 10kHz
直流电阻 60mΩ
额定电流 1.5A
线路数量 2
长*宽*高 9.14mm*9.14mm*5.33mm
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 散装

CM6350R-474厂商介绍

API Delevan是一家全球领先的聚合物添加剂供应商,专注于为涂料、塑料、粘合剂和密封剂行业提供创新解决方案。公司主营产品包括:

1. 光稳定剂:用于保护聚合物材料免受紫外线和氧化损伤,延长产品寿命。
2. 抗氧化剂:防止聚合物材料因氧化作用而老化,保持其性能和外观。
3. 紫外线吸收剂:吸收紫外线,减少材料的光降解,保护颜色和性能。
4. 加工助剂:改善聚合物加工性能,提高生产效率和产品质量。

API Delevan的产品广泛应用于汽车、建筑、电子、包装等多个领域,帮助客户提高产品性能,降低成本,实现可持续发展。

API Delevan的优势在于:

- 技术创新:持续投入研发,提供高性能、环保的添加剂解决方案。
- 全球网络:拥有遍布全球的生产和销售网络,快速响应客户需求。
- 定制服务:根据客户特定需求提供定制化产品和解决方案。
- 行业经验:多年服务于聚合物行业的丰富经验,深入了解市场和客户需求。

CM6350R-474数据手册

厂牌 PDF简要描述 下载
API DELEVAN 共模滤波器 API DELEVAN CM6350R-474 CM6350R-474数据手册

CM6350R-474封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.0808 ¥ 174.7071
10+ $ 17.3399 ¥ 143.7046
50+ $ 15.1305 ¥ 125.3944
100+ $ 14.2703 ¥ 118.2647
300+ $ 13.8164 ¥ 114.5034
库存: 112
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 174.7
