首页  >  产品百科  >  HD1000-124

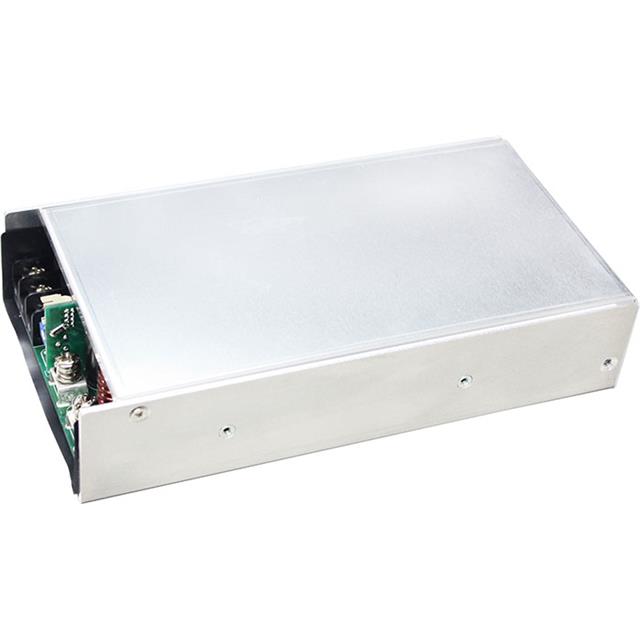

HD1000-124

产品分类: 其他电源
厂牌: DIGITAL POWER
产品描述: 1KW 1 底座安装 194.6mm*102.1mm*41mm
供应商型号: JAQ-HD1000-124
供应商: 海外现货
标准整包数: 1
DIGITAL POWER 其他电源 HD1000-124

HD1000-124概述

    电子元器件产品技术手册:HD1000系列AC-DC开关电源

    1. 产品简介


    HD1000系列是一款封装型工业技术(ITE)开关电源,专为广泛的电子应用设计。这些电源提供800W至1000W的输出功率,适用于电信设备、工业控制系统、数据中心、以及各种需要高效率和稳定输出电压的应用场景。HD1000系列通过严格的UL/IEC/EN 62368-1安全认证,确保用户在操作过程中获得安全保障。

    2. 技术参数


    以下是HD1000系列各型号的具体技术参数:
    | 参数 | HD1000-112 | HD1000-124 | HD1000-148 |
    ||
    | 最大输出功率 (W) | 800 | 1000 | - |
    | 输入电压范围 (VAC) | 90-264 | - | - |
    | 频率 (Hz) | 50 / 60 | - | - |
    | 满载电流 (A) | <11 (115VAC) | <5.5 (230VAC)| - |
    | 入流峰值电流 (<2ms) | <70 (115VAC) | <105 (230VAC)| - |
    | 泄漏电流 (mA) | <0.1 | - | - |
    | 功率因数 (PF) | PF>0.9 | - | - |
    | 输出电压 (V.DC) | 12 | 24 | 48 |
    | 电压精度 (%) | ±2 | - | - |
    | 电流 (A) (最大) | 66.67 | 41.67 | 20.84 |
    | 线性调节 (%) | ±0.5 | - | - |
    | 负载调节 (%) | ±1 | - | - |
    | 最大电容负载 (μF) | 7000 | 3500 | 1750 |
    | 波纹与噪声 (mV) | 160 | 240 | 480 |
    | 效率 (%) | 89 | 92 | 93 |
    | 保持时间 (ms) | 3 | - | - |
    | 安全隔离 (V.AC) | 4300 | - | - |
    | 过压保护 (V.AC) | 自动恢复 | - | - |

    3. 产品特点和优势


    HD1000系列的优势包括:
    - 高效能:最高可达93%的转换效率,适合需要高能效的应用。
    - 紧凑尺寸:小巧的设计,方便集成到各种电子系统中。
    - 远程控制功能:可以通过远程控制信号实现开关控制。
    - 过电压保护:内置自动恢复功能,保护设备免受过电压损害。
    - I/O隔离:提供4300VAC的输入-输出隔离,增强安全性。
    - 5V备用电源:提供5V@1A的备用电源,支持待机模式下的关键功能。
    - 严格认证:通过UL/IEC/EN 62368-1认证,确保高品质和安全性。

    4. 应用案例和使用建议


    HD1000系列广泛应用于电信设备、服务器、网络设备等领域。例如,在数据中心环境中,它们可以为各种计算设备提供稳定的电源供应,确保系统的连续运行。使用建议包括:
    - 正确安装:根据手册指导,正确连接端子和线路,避免短路风险。
    - 散热管理:确保良好的空气流动,防止设备过热导致性能下降。
    - 定期检查:定期检查连接点,确保无松动现象,保持最佳性能。

    5. 兼容性和支持


    HD1000系列与多种标准兼容,包括UL/IEC/EN 62368-1,可以轻松集成到现有系统中。制造商提供全面的技术支持和售后服务,包括现场维护和维修服务。

    6. 常见问题与解决方案


    - 问题1:电源无法启动。
    - 解决方案:检查输入电压是否在允许范围内,确认所有连接都已牢固安装。
    - 问题2:波纹噪声过大。
    - 解决方案:检查输出电容是否正常工作,必要时更换电容。

    7. 总结和推荐


    HD1000系列AC-DC开关电源以其高效率、可靠性和广泛的应用领域脱颖而出。如果您正在寻找一款高性能且易于集成的电源解决方案,HD1000系列是您不错的选择。其独特的功能和出色的性能使其在市场上具有很强的竞争力。强烈推荐用于需要高可靠性和稳定性的应用场景。

HD1000-124参数

参数
输出数量 1
输出功率 1KW
负载调节 -
长*宽*高 194.6mm*102.1mm*41mm
安装方式 底座安装
应用等级 商用级
包装方式 散装

HD1000-124厂商介绍

Digital Power是一家领先的电力电子技术公司,专注于设计和制造高效、可靠的电源解决方案。公司主营产品包括:

1. AC-DC电源转换器:用于将交流电转换为直流电,广泛应用于家用电器、工业设备和通信基站。

2. DC-DC转换器:实现直流电之间的电压转换,常用于计算机、服务器和便携式电子设备。

3. 电源管理系统:监控和管理电源供应,确保稳定和高效的电力分配,适用于数据中心和大型工业设施。

4. 定制电源解决方案:根据客户特定需求设计和制造的电源产品,满足特殊应用场合。

Digital Power的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 高效率:产品转换效率高,减少能源浪费,降低运营成本。
- 可靠性:严格的质量控制和测试流程,确保产品的长期稳定运行。
- 定制化服务:灵活的定制服务,满足客户的个性化需求。

Digital Power致力于为客户提供高质量的电源解决方案,推动电力电子技术的发展。

HD1000-124数据手册

厂牌 PDF简要描述 下载
DIGITAL POWER 其他电源 DIGITAL POWER HD1000-124 HD1000-124数据手册

HD1000-124封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 433.5135 ¥ 3632.8431
5+ $ 406.9135 ¥ 3409.9351
25+ $ 381.6435 ¥ 3198.1725
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3632.84
