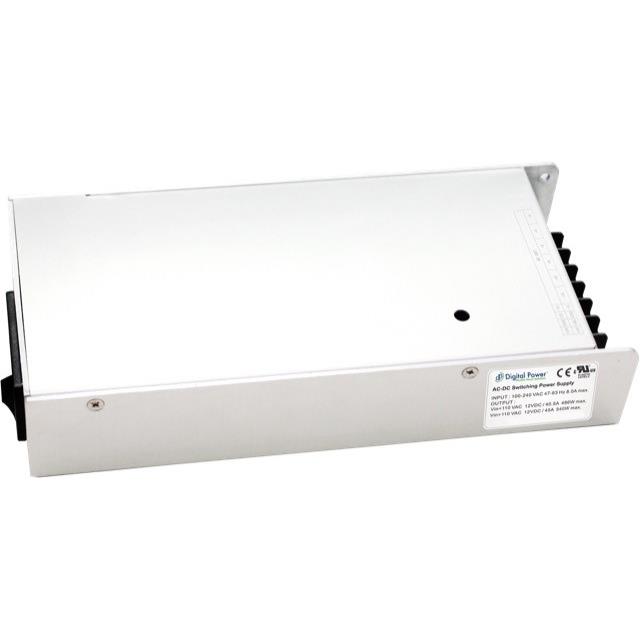

HD600-154

产品分类: 其他电源
厂牌: DIGITAL POWER
产品描述: 600W 1 底座安装 222mm*105mm*44mm
供应商型号: JAQ-HD600-154
供应商: 海外现货
标准整包数: 1
DIGITAL POWER 其他电源 HD600-154

HD600-154概述

    HD600系列AC-DC开关电源技术手册

    产品简介


    HD600系列是高性能的AC-DC开关电源模块,提供从112到154的不同型号,适用于多种工业和商业应用。其最大输出功率从540W到600W不等,可为各种负载提供稳定可靠的直流电压输出。这些电源广泛应用于通信系统、工业控制、服务器机房、医疗设备等领域。

    技术参数


    | 参数 | HD600-112 | HD600-124 | HD600-148 | HD600-154 |

    | 最大输出功率 (对流冷却) | 540W | 600W | 600W | 600W |
    | 输入电压 | 90-264 VAC 或 120-370 VDC | 90-264 VAC 或 120-370 VDC | 90-264 VAC 或 120-370 VDC | 90-264 VAC 或 120-370 VDC |
    | 输入电流 (满载) | < 8.0 A (115 VAC) / < 3.5 A (230 VAC) | < 8.0 A (115 VAC) / < 3.5 A (230 VAC) | < 8.0 A (115 VAC) / < 3.5 A (230 VAC) | < 8.0 A (115 VAC) / < 3.5 A (230 VAC) |
    | 输入漏电流 | < 3.5 mA (240 VAC, 63 Hz) | < 3.5 mA (240 VAC, 63 Hz) | < 3.5 mA (240 VAC, 63 Hz) | < 3.5 mA (240 VAC, 63 Hz) |
    | 功率因数 | PF > 0.99 (115 VAC) / PF > 0.95 (230 VAC) (满载) | PF > 0.99 (115 VAC) / PF > 0.95 (230 VAC) (满载) | PF > 0.99 (115 VAC) / PF > 0.95 (230 VAC) (满载) | PF > 0.99 (115 VAC) / PF > 0.95 (230 VAC) (满载) |
    | 输出电压 | 12V | 24V | 48V | 54V |
    | 输出电流 (对流冷却) | 45A | 25A | 12.5A | 11.1A |
    | 线路调节率 | ±1% | ±1% | ±1% | ±1% |
    | 负载调节率 | ±1% | ±1% | ±1% | ±1% |
    | 最小负载 | 1% | 1% | 1% | 1% |
    | 最大电容负载 | 60,000 uF | 50,000 uF | 20,000 uF | 10,000 uF |
    | 波纹与噪声 (最大) | < 1% Vout | < 1% Vout | < 1% Vout | < 1% Vout |
    | 效率 (典型) | 90% | 92% | 92% | 93% |
    | 持续时间 (最小) | 12 ms | 12 ms | 12 ms | 12 ms |

    产品特点和优势


    HD600系列具备以下独特的功能和优势:
    1. 通用输入范围:支持90-264 VAC输入电压范围,确保电源在全球范围内具有广泛的适用性。
    2. 功率因数校正功能:PF > 0.95,确保高效率运行,减少电网损耗。
    3. 远程开启/关闭功能:通过电信号实现电源的远程控制。
    4. 电流共享功能:允许多个单元并联运行,提高系统可靠性。
    5. 高效率:最高可达93%,减少能耗。
    6. 多重保护功能:具备过载、过压、过温、短路保护机制,自动恢复功能。
    7. 高功率密度设计:紧凑的设计适合空间受限的应用场合。
    8. 符合RoHS标准,环保无害。

    应用案例和使用建议


    应用案例:HD600系列常用于通信基站、数据中心、医疗设备及自动化控制系统。例如,在通信基站中,多个HD600-124单元可以并联使用,以满足高功率需求并提供冗余保护。
    使用建议:
    1. 在多单元并联时,确保各单元之间的电压差不超过±1%,避免不平衡电流导致故障。
    2. 尽量缩短每单元的连线长度,并将+S和-S扭在一起,以减少负载上的电压降。
    3. 考虑到系统的可靠性和扩展性,建议采用1+1或1+N冗余设计,增加系统的稳定性。

    兼容性和支持


    HD600系列具备广泛的兼容性,能够与各种电子设备无缝对接。供应商提供全面的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动较大 | 检查负载情况,确保负载变化在允许范围内;检查输入电压稳定性。 |
    | 过载保护触发频繁 | 检查负载是否过大,调整负载或升级电源。 |
    | 高温报警 | 优化散热措施,确保良好的通风环境;检查环境温度是否超出工作范围。 |
    | 输出波纹与噪声较大 | 检查电容是否老化,更换新的电解电容;检查电路连接是否良好。 |

    总结和推荐


    HD600系列是一款高效、可靠的AC-DC开关电源模块,适用于多种工业和商业应用场景。其独特的功能和优势使其在市场上具备很强的竞争力。经过详细的技术参数和应用场景分析,我们强烈推荐这一系列产品,特别是在需要高可靠性、高效率以及远程控制的环境中。

HD600-154参数

参数
输出功率 600W
负载调节 -
输出数量 1
长*宽*高 222mm*105mm*44mm
安装方式 底座安装
应用等级 商用级
包装方式 散装

HD600-154厂商介绍

Digital Power是一家领先的电力电子技术公司,专注于设计和制造高效、可靠的电源解决方案。公司主营产品包括:

1. AC-DC电源转换器:用于将交流电转换为直流电,广泛应用于家用电器、工业设备和通信基站。

2. DC-DC转换器:实现直流电之间的电压转换,常用于计算机、服务器和便携式电子设备。

3. 电源管理系统:监控和管理电源供应,确保稳定和高效的电力分配,适用于数据中心和大型工业设施。

4. 定制电源解决方案:根据客户特定需求设计和制造的电源产品,满足特殊应用场合。

Digital Power的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 高效率:产品转换效率高,减少能源浪费,降低运营成本。
- 可靠性:严格的质量控制和测试流程,确保产品的长期稳定运行。
- 定制化服务:灵活的定制服务,满足客户的个性化需求。

Digital Power致力于为客户提供高质量的电源解决方案,推动电力电子技术的发展。

HD600-154数据手册

厂牌 PDF简要描述 下载
DIGITAL POWER 其他电源 DIGITAL POWER HD600-154 HD600-154数据手册

HD600-154封装设计

查看详情并下载
Symbol
Footprint
3D Model
