WTL8M51013SH

产品分类: 无源晶振
产品描述: 24.000MHz/1.6*1.2/4/SMD
供应商型号: WTL8M51013SH 1.6*1.2/4/SMD
供应商: 国内现货
标准整包数: 50

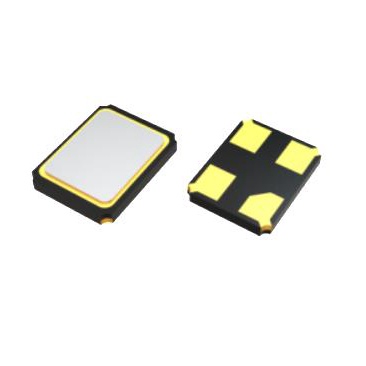

WTL/深圳维拓精电 无源晶振 WTL8M51013SH

WTL8M51013SH概述

    # 高精度1.6×1.2mm SMD密封晶体:TX8系列技术手册

    产品简介


    TX8系列(型号:WTL8M51013SH)是由深圳市维拓精电科技有限公司生产的1.6×1.2mm尺寸的SMD密封晶体。这类晶体主要用于自动装配和回流焊接工艺,适用于多种电子产品。其高精度和高频率稳定性使其成为时钟控制和信号同步领域的理想选择。
    主要功能
    - 高精度和高频稳定性
    - 自动装配和回流焊接设计
    应用领域
    - 通讯设备
    - 计算机及外设
    - 网络设备
    - 消费电子

    技术参数


    以下是该晶体的技术规格和性能参数:
    | 参数 | 值 |

    | 尺寸(长×宽×厚) | 1.6×1.2×0.35 mm |
    | 额定频率 | 24.000MHz |
    | 模式 | 基频/AT模式 |
    | 温度特性频率公差(25°C) | ±10ppm |
    | 工作温度范围 | -20℃ ~ +70℃ |
    | 存储温度范围 | -55℃ ~ +125℃ |
    | 并联电容(C0)最大值 | 5.0pF |
    | 驱动功率(典型) | 100µW 最大 |
    | 负载电容(CL) | 8pF |
    | 等效串联电阻(ESR)最大值 | 150Ω |
    | 绝缘电阻(DC100V) | >500兆欧姆 |
    | 年老化率(1年) | ±3ppm/年 |

    产品特点和优势


    1. 超薄设计:厚度仅0.35mm,适用于空间受限的应用场合。
    2. 高精度和稳定频率:适用于需要精确时钟源的电路。
    3. 自动化兼容性:设计用于自动装配和回流焊接工艺,提高生产效率。
    4. 环保合规:符合RoHS标准,无铅制造。

    应用案例和使用建议


    应用案例
    该晶体广泛应用于移动设备、路由器和通信模块中,特别是在需要高性能时钟信号的应用中表现出色。
    使用建议
    - 在高温环境下使用时,建议进行温漂测试以确保性能稳定性。
    - 自动化装配时,确保焊接条件满足推荐的回流曲线,避免过高的峰值温度导致产品损坏。

    兼容性和支持


    - 兼容性:适用于所有标准SMT设备,与大多数主流电子制造工艺兼容。
    - 支持:提供详细的使用指南和技术支持服务,客户可通过电子邮件(wtl@wtlcrystals.com)或电话(86-755-82677582)联系技术支持团队。

    常见问题与解决方案


    1. Q:如何判断产品质量?
    - A: 参考产品手册中的可靠性规格和建议的测试方法进行质量验证。

    2. Q:焊接时需要注意哪些事项?
    - A: 严格遵循手册中推荐的回流焊接曲线,避免温度过高导致损伤。

    3. Q:产品是否符合环保标准?
    - A: 是的,所有产品均符合RoHS和Reach标准,具体报告可向供应商索取。

    总结和推荐


    TX8系列SMD密封晶体凭借其高精度、高稳定性以及适用广泛的特性,在市场上具有较强的竞争力。适用于需要精确时钟信号的各种应用场景。强烈推荐使用这款晶体,尤其是在高端电子设备制造中。
    希望这篇手册能为您的设计和制造过程带来帮助。如有更多需求或疑问,欢迎随时联系我们!

WTL8M51013SH参数

参数
频率容差 ±10ppm
等效串联电阻 -
频率 24MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±10ppm
长*宽*高 1.6mm(长度)*1.2mm(宽度)

WTL8M51013SH厂商介绍

WTL公司是一家领先的技术解决方案提供商,专注于为全球客户提供高质量的产品和服务。公司主营产品分为以下几类:

1. 工业自动化:提供先进的自动化控制系统和解决方案,广泛应用于制造业、能源和基础设施等领域。

2. 信息技术:包括软件开发、网络安全和云计算服务,服务于金融、医疗和教育等多个行业。

3. 环保技术:开发和提供环保解决方案,如废物处理和能源回收技术,以支持可持续发展。

4. 医疗设备:生产和销售高质量的医疗设备,包括诊断设备和治疗工具,服务于全球医疗机构。

WTL的优势在于:

- 创新技术:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 全球网络:在全球多个国家和地区设有分支机构,能够快速响应客户需求。
- 定制服务:提供定制化解决方案,满足客户的特定需求。
- 质量保证:严格的质量控制流程,确保产品和服务的高标准。

WTL致力于通过技术创新和卓越服务,为客户创造价值,推动行业进步。

WTL8M51013SH数据手册

厂牌 PDF简要描述 下载
WTL/深圳维拓精电 无源晶振 WTL/深圳维拓精电 WTL8M51013SH WTL8M51013SH数据手册

WTL8M51013SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.9588
1500+ ¥ 0.8821
2500+ ¥ 0.8667
15000+ ¥ 0.8437
库存: 3000
起订量: 500 增量: 3000
交货地:
最小起订量为:500
合计: ¥ 479.4
