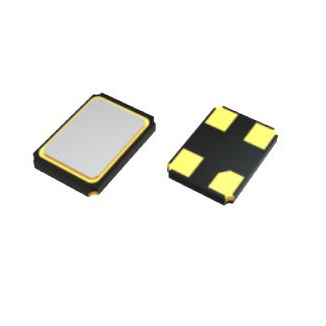

WTL2M51004SH

产品分类: 无源晶振
产品描述: 32.000MHz/2.5*2.0/4/SMD
供应商型号: WTL2M51004SH 2.5*2.0/4/SMD
供应商: 国内现货
标准整包数: 50
WTL/深圳维拓精电 无源晶振 WTL2M51004SH

WTL2M51004SH概述

    # 产品技术手册:SMD Seam Sealed Crystals 2.5×2.0 mm

    1. 产品简介


    SMD Seam Sealed Crystals 2.5×2.0 mm 是一款超薄型晶体振荡器,具有高度精确性和高频率稳定性。该产品主要应用于便携式电子设备、无线通信设备以及各类需要高精度时钟信号的电子产品。它特别适用于自动贴片机和回流焊接工艺,确保了高效且可靠的安装过程。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸 | 2.5 × 2.0 mm |
    | 厚度 | 0.55 mm |
    | 频率 | 32.000000 MHz |
    | 模式 | 基频 / AT 模式 |
    | 温度特性频率容差(25°C) | ±10 ppm |
    | 工作温度范围 | -20°C ~ +70°C |
    | 存储温度范围 | -55°C ~ +125°C |
    | 跨接电容(最大值) | 5.0 pF |
    | 驱动功率(典型值) | 100 µW |
    | 负载电容 | 8 pF |
    | 等效串联电阻(最大值) | 60 Ω |
    | 绝缘电阻 | > 500 MΩ |
    | 年老化率(第一年最大值) | ±3 ppm/year |

    3. 产品特点和优势


    - 超薄设计:厚度仅为0.55mm,适合紧凑空间的应用需求。
    - 高精度和稳定性:基频模式下,频率容差在25°C条件下为±10 ppm,保证了信号的精确性和长期稳定性。
    - 卓越的环境适应性:优秀的热稳定性和宽泛的工作温度范围使其能在各种环境中可靠工作。
    - 自动贴装和回流焊工艺:专门设计用于自动贴片机和回流焊接工艺,提高了生产效率和可靠性。
    - 环保合规:符合RoHS标准,无铅设计,满足国际环保要求。

    4. 应用案例和使用建议


    应用案例
    - 便携式设备:如智能手机、平板电脑等移动设备,需要高精度时钟信号以保持稳定运行。
    - 无线通信:包括Wi-Fi模块、蓝牙模块等,要求高频率稳定性以保证信号传输质量。
    - 医疗设备:便携式医疗器械对时钟信号的精度和稳定性有较高要求,以确保准确度和可靠性。
    使用建议
    - 贴片安装:建议使用专业的贴片设备进行安装,确保位置和方向的准确性。
    - 回流焊:严格遵循推荐的回流焊曲线,以避免温度过高导致损坏。
    - 散热管理:在密集电路板设计中,适当增加散热措施以确保正常工作。

    5. 兼容性和支持


    该产品与其他标准SMD贴片工艺完全兼容,可以广泛应用于各种自动贴片生产线。深圳市维拓精电科技有限公司提供了完善的技术支持和售后服务,确保客户在使用过程中得到及时帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装位置不正确 | 确保按照正确的方向和位置安装,参考手册中的安装指南。 |
    | 回流焊温度过高 | 调整回流焊炉温,遵循建议的回流焊曲线。 |
    | 精度不稳定 | 确认焊接质量良好,检查电路板设计是否合理。 |

    7. 总结和推荐


    综上所述,SMD Seam Sealed Crystals 2.5×2.0 mm是一款在精度、稳定性和环境适应性方面表现优异的晶体振荡器。其独特的设计和广泛的适用范围使其成为众多电子设备的理想选择。我们强烈推荐使用该产品,并相信其将在各类应用中发挥出色的表现。
    联系方式:
    - 公司网站:http://www.wtlcrystals.com
    - 邮箱:wtl@wtlcrystals.com
    - 电话:+86-755-82677582
    - 地址:深圳市维拓精电科技有限公司
    希望本文能够为您提供足够的信息,帮助您更好地了解和选择这款高质量的晶体振荡器。

WTL2M51004SH参数

参数
驱动电平 -
负载电容 8pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 -
频率 32MHz
长*宽*高 2.5mm(长度)*2mm(宽度)

WTL2M51004SH厂商介绍

WTL公司是一家领先的技术解决方案提供商,专注于为全球客户提供高质量的产品和服务。公司主营产品分为以下几类:

1. 工业自动化:提供先进的自动化控制系统和解决方案,广泛应用于制造业、能源和基础设施等领域。

2. 信息技术:包括软件开发、网络安全和云计算服务,服务于金融、医疗和教育等多个行业。

3. 环保技术:开发和提供环保解决方案,如废物处理和能源回收技术,以支持可持续发展。

4. 医疗设备:生产和销售高质量的医疗设备,包括诊断设备和治疗工具,服务于全球医疗机构。

WTL的优势在于:

- 创新技术:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 全球网络:在全球多个国家和地区设有分支机构,能够快速响应客户需求。
- 定制服务:提供定制化解决方案,满足客户的特定需求。
- 质量保证:严格的质量控制流程,确保产品和服务的高标准。

WTL致力于通过技术创新和卓越服务,为客户创造价值,推动行业进步。

WTL2M51004SH数据手册

厂牌 PDF简要描述 下载
WTL/深圳维拓精电 无源晶振 WTL/深圳维拓精电 WTL2M51004SH WTL2M51004SH数据手册

WTL2M51004SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.4
1500+ ¥ 0.368
2500+ ¥ 0.3616
33000+ ¥ 0.352
库存: 3000
起订量: 500 增量: 3000
交货地:
最小起订量为:500
合计: ¥ 200
