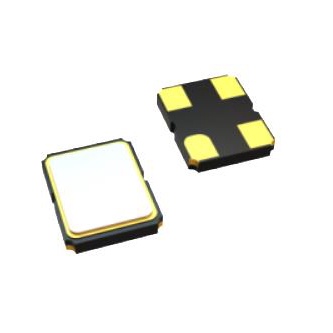

WTL2K51002SH

产品分类: 无源晶振
产品描述: 30.000MHz2.5*2.0/4/OSC
供应商型号: WTL2K51002SH 2.5*2.0/4/OSC
供应商: 国内现货
标准整包数: 50
WTL/深圳维拓精电 无源晶振 WTL2K51002SH

WTL2K51002SH概述

    # 高质量技术文章:WTL2K51002SH 晶体振荡器

    1. 产品简介


    基本信息
    - 型号: WTL2K51002SH
    - 系列: TC2
    - 制造商: 深圳市维拓精电科技有限公司(WTL International Limited)
    - 尺寸: 2.5 × 2.0 × 0.81 mm SMD 封装
    - 频率: 30.000000 MHz
    主要功能和应用领域
    该晶体振荡器主要用于各类电子设备的时钟同步、信号处理等应用场合。它适用于计算机、通信设备、消费电子、医疗仪器等多个领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 频率 30.000000 MHz | 1.2 |
    | 频率稳定性 | -50 | 0 | 50 | ppm | 所有条件 |
    | 老化范围 | -3 | 0 | 3 | ppm | 频率在第一年内漂移 |
    | 工作温度范围 | -40 +85 | °C
    | 存储温度范围 | -55 +125 | °C
    | 供电电压 | 1.7 | 3.3 | 3.6 | V
    | 电流 10 mA | 在最大供电电压下 |
    | 输出波形 CMOS |
    | 开启时间 | 2 ms
    | 上升/下降时间 | 4 ns
    | 高电平输出 | 0.9 Vcc
    | 低电平输出 | 0.1 Vcc
    | 输出负载 15 pF
    | 三态输出激活阈值 | 0.7 Vcc | 引脚1 |
    | 三态输出高阻态阈值 | 0.3 Vcc
    | 待机电流 10 µA

    3. 产品特点和优势


    独特功能
    - 紧凑封装:采用2.5×2.0×0.81 mm SMD封装,体积小巧,适合各种紧凑型设计。
    - 稳定度高:在-40°C到+85°C的工作温度范围内,频率稳定性达到±50 ppm,确保在极端环境下的性能。
    - 多种电压支持:支持1.8V、2.5V、3.3V三种供电电压,适应不同设备的需求。
    - RoHS合规:符合RoHS标准,无铅设计,绿色环保。
    - 三态控制:提供三态控制功能,方便灵活应用。
    市场竞争力
    该晶体振荡器以其高稳定性、多电压支持和紧凑封装等优势,在市场上具有较高的竞争力。适用于需要精确时钟信号和高性能电路的各种应用。

    4. 应用案例和使用建议


    应用场景
    - 计算机:用于主板时钟信号同步。
    - 通信设备:作为各种通信接口的参考时钟。
    - 消费电子:如智能手机、平板电脑等设备的时钟信号源。
    - 医疗仪器:用于需要高精度计时的应用,如心电图机、血压计等。
    使用建议
    - 环境温度控制:确保设备工作在指定的温度范围内,避免过高或过低的温度对性能造成影响。
    - 电源管理:由于电流需求较低,可考虑在功耗敏感的应用中优化电源管理策略。
    - 热设计:在高温环境下使用时,需注意良好的散热设计,避免热积聚导致性能下降。

    5. 兼容性和支持


    兼容性
    该晶体振荡器与标准SMD封装工艺兼容,可广泛应用于多种电路板设计中。
    支持信息
    - 技术支持:深圳市维拓精电科技有限公司提供全面的技术支持服务,客户可通过官网联系销售人员获取帮助。
    - 定期检测:每一年公司都会进行SGS ICP测试以确保产品质量,符合RoHS和Reach标准。

    6. 常见问题与解决方案


    常见问题及解决方案
    1. 频率稳定性差
    - 解决方案:检查供电电压是否在规定范围内,确保工作温度不超出限定范围。
    2. 输出波形异常
    - 解决方案:检查电路连接是否正确,确保供电稳定。
    3. 待机电流过大
    - 解决方案:确认所有引脚连接状态,尤其是三态输出控制线是否正确配置。

    7. 总结和推荐


    综合评估
    该晶体振荡器以其高稳定性、宽工作温度范围、多种供电电压支持以及环保特性,在多个应用领域中表现出色。特别是在需要高精度时钟信号的场合,显示出卓越的性能。
    推荐使用
    鉴于上述优点,强烈推荐在需要高性能、高可靠性的电子设备中使用WTL2K51002SH晶体振荡器。深圳市维拓精电科技有限公司的专业技术支持将确保客户能够充分利用该产品的优势。

WTL2K51002SH参数

参数
驱动电平 1.8V,2.5V,3.3V
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 30MHz
长*宽*高 2.5mm(长度)*2mm(宽度)

WTL2K51002SH厂商介绍

WTL公司是一家领先的技术解决方案提供商,专注于为全球客户提供高质量的产品和服务。公司主营产品分为以下几类:

1. 工业自动化:提供先进的自动化控制系统和解决方案,广泛应用于制造业、能源和基础设施等领域。

2. 信息技术:包括软件开发、网络安全和云计算服务,服务于金融、医疗和教育等多个行业。

3. 环保技术:开发和提供环保解决方案,如废物处理和能源回收技术,以支持可持续发展。

4. 医疗设备:生产和销售高质量的医疗设备,包括诊断设备和治疗工具,服务于全球医疗机构。

WTL的优势在于:

- 创新技术:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 全球网络:在全球多个国家和地区设有分支机构,能够快速响应客户需求。
- 定制服务:提供定制化解决方案,满足客户的特定需求。
- 质量保证:严格的质量控制流程,确保产品和服务的高标准。

WTL致力于通过技术创新和卓越服务,为客户创造价值,推动行业进步。

WTL2K51002SH数据手册

厂牌 PDF简要描述 下载
WTL/深圳维拓精电 无源晶振 WTL/深圳维拓精电 WTL2K51002SH WTL2K51002SH数据手册

WTL2K51002SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1.6875
1500+ ¥ 1.5525
2500+ ¥ 1.5255
9000+ ¥ 1.485
库存: 3000
起订量: 500 增量: 3000
交货地:
最小起订量为:500
合计: ¥ 843.75
直接购买
加入购物车
