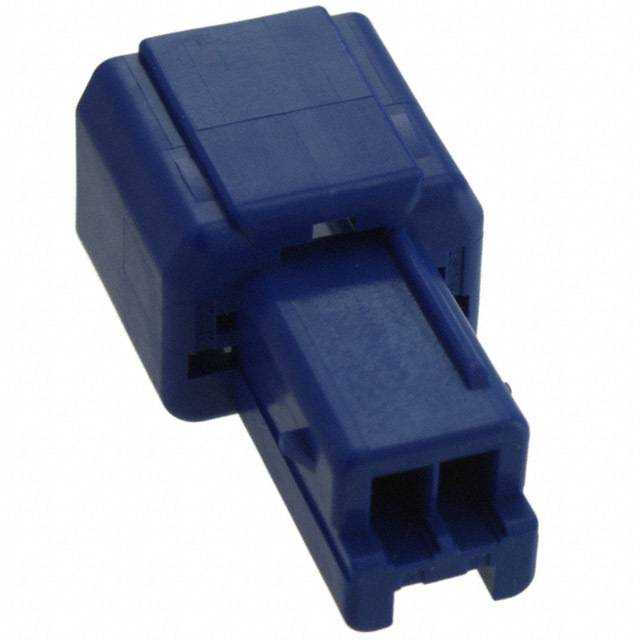

XMAR-02VF-3-E(N)

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Holder,Receptacle 1 2pin Male Pin 压接 蓝色 导线安装,自由悬挂,通孔安装
供应商型号: Q-XMAR-02VF-3-E(N)
供应商: 期货订购
标准整包数: 1000
JST 矩形连接器 - 外壳 XMAR-02VF-3-E(N)

XMAR-02VF-3-E(N)概述

    XMA Connector 技术手册

    产品简介


    XMA 连接器是一款2.5mm间距的可分离式压接型电线到电线连接器,适用于需要高可靠性且易于操作的应用场景。它主要用于各种电子设备的连接和扩展,特别是在空间受限的场合中表现出色。

    技术参数


    - 电流等级:3A(交流或直流),适用导线AWG#22
    - 电压等级:250V(交流或直流)
    - 温度范围:-25°C 至 +85°C(包括应用电流导致的温度上升)
    - 接触电阻:初始值 ≤ 10mΩ;环境测试后 ≤ 20mΩ
    - 绝缘电阻:≥ 500MΩ
    - 耐电压:1,500V AC/分钟
    - 适用导线:AWG#26至#22(0.13mm²至0.33mm²)
    - 认证标准:符合RoHS标准,E 60389-1认证,LR20812认证

    产品特点和优势


    - 惰性锁结构:侧锁机制确保了稳定可靠的连接。
    - 三种组合方式:不同电路数量的控制键具有统一的锁紧结构,使得多种连接需求得以满足。
    - 防误插设计:通过控制键防止错误连接。
    - 人性化设计:方便用户进行插拔操作。

    应用案例和使用建议


    XMA连接器适用于各类工业自动化设备、通信设备、消费电子等场合。例如,在汽车电子系统中,它可以用于车身各模块之间的连接。为了获得最佳性能,建议在安装过程中确保导线尺寸与连接器适配,同时注意保持适当的环境温度,以避免过热损坏。

    兼容性和支持


    - 兼容性:XMA连接器支持最多6个电路的组合,可以与XM和XA系列连接器的6个电路的保持器互换使用。
    - 支持:制造商JST提供了详尽的技术文档和客户支持服务,帮助用户解决在安装和使用过程中的任何问题。

    常见问题与解决方案


    - 问题1:连接不稳定
    - 解决办法:检查锁扣是否已完全闭合,必要时重新插拔连接器。
    - 问题2:接触电阻过高
    - 解决办法:确认导线和端子的连接是否正确且紧密,检查是否有氧化或脏污现象,及时清洁。
    - 问题3:绝缘电阻不足
    - 解决办法:检查连接器和导线之间是否存在短路情况,确认所有连接部分无损坏或磨损。

    总结和推荐


    XMA连接器凭借其出色的稳定性和可靠性,在各类严苛环境下表现优异。它能够有效提升系统的整体性能,特别适合对连接器性能要求较高的应用场景。综上所述,强烈推荐使用XMA连接器,无论是对于专业工程师还是普通用户,都是一款值得信赖的产品。

XMAR-02VF-3-E(N)参数

参数
针脚数 2pin
类型 Latch Holder,Receptacle
颜色 蓝色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XMAR-02VF-3-E(N)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XMAR-02VF-3-E(N)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XMAR-02VF-3-E(N) XMAR-02VF-3-E(N)数据手册

XMAR-02VF-3-E(N)封装设计

查看详情并下载
Symbol
Footprint
3D Model
