GTR1-8

产品分类: 端子 - 端子壳体
厂牌: JST

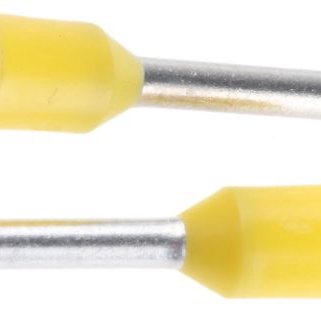

产品描述: JST 黄色管型端子 绝缘端子, 最大线规1mm², 8mm引脚长, 1.4mm引脚直径
供应商型号: 6881063
供应商: 海外现货
标准整包数: 100
JST 端子 - 端子壳体 GTR1-8

GTR1-8概述

    # 产品技术手册:绝缘扎线端子(工业标准)

    产品简介


    绝缘扎线端子(型号TSSC002.00)是一种用于连接电线的工业级电子元件。这类元件通常被称为扎线端子或者线鼻子,主要用于需要可靠连接的应用场合,如配电盘、电机控制装置和工业自动化设备等。通过将裸露的导线压入端子中,实现电气连接的同时还能防止氧化和腐蚀,确保长期稳定的电气性能。

    技术参数


    以下是根据技术手册提取的主要技术参数:
    | 型号 | 导线适用范围 (mm² / AWG) | 长度L1 (mm) | 长度L2 (mm) | 直径D1 (mm) | 直径S1 (mm) | 直径D2 (mm) | 颜色 |

    | FWE0.25-6 | 0.25 / 24 | 11 | 6 | 0.8 | 0.15 | 1.9 | 紫色 |
    | FTR0.5-8 | 0.50 / 20 | 14 | 8 | 1.0 | 0.15 | 2.6 | 白色 |
    | FTR0.75-8 | 0.75 / 18 | 14 | 8 | 1.2 | 0.15 | 3.2 | 浅蓝 |
    | FTR1.0-8 | 1.00 / 18 | 14 | 8 | 1.4 | 0.15 | 3.4 | 红色 |
    | FTR1.5-8 | 1.50 / 16 | 14 | 8 | 1.7 | 0.15 | 3.8 | 黑色 |
    | FWE2.5-8 | 2.50 / 14 | 14 | 8 | 2.2 | 0.15 | 4.2 | 灰色 |
    | FWE4-10 | 4.00 / 12 | 17 | 10 | 2.8 | 0.2 | 4.8 | 橙色 |
    | FWE6-12 | 6.00 / 10 | 20 | 12 | 3.5 | 0.2 | 6.3 | 绿色 |
    | FWE10-12 | 10.0 / 8 | 22 | 12 | 4.5 | 0.2 | 7.6 | 棕色 |
    | FWE16-12 | 16.0 / 6 | 24 | 12 | 5.8 | 0.2 | 8.8 | 白色 |
    | FWE25-16 | 25.0 / 4 | 30 | 16 | 7.3 | 0.2 | 11.2 | 黑色 |
    | FWE35-16 | 35.0 / 2 | 30 | 16 | 8.3 | 0.2 | 12.7 | 红色 |
    | FWE50-20 | 50.0 / 1 | 36 | 20 | 10.3 | 0.3 | 15.0 | 蓝色 |

    产品特点和优势


    - 高可靠性:通过采用聚丙烯绝缘材料和锡镀电解铜,这种扎线端子能在高达+105°C的环境中稳定工作。
    - 易于安装:结构设计便于快速而安全地安装,有效缩短生产时间。
    - 多样化选择:提供多种颜色代码和尺寸选项,适用于不同类型的导线,满足广泛的工业应用需求。

    应用案例和使用建议


    应用案例
    绝缘扎线端子广泛应用于各种工业场景中,如电力分配系统、自动化设备以及电动机控制装置等。这些设备往往要求高精度、高稳定性的电气连接,以保障系统的正常运行。
    使用建议
    在安装过程中,需确保所选型号与实际应用中的导线规格匹配。对于高温环境下的应用,应特别注意确认扎线端子的工作温度范围。此外,在接线前最好先进行适当的清洁处理,去除导线表面的杂质,以保证良好的电气接触。

    兼容性和支持


    - 兼容性:本产品适用于符合DIN 46228, part 4, except #标准的工业环境。同时,法国和德国编码也适用于该系列的端子。
    - 供应商信息:该系列产品仅由JST(日本J.S.T.公司)的授权经销商提供,如J.S.T. (U.K.) Ltd, J.S.T. Belgium N.V., J.S.T. India Liaison Office, 和JST-SouthAfrica.com。

    常见问题与解决方案


    常见问题
    1. 导线无法牢固固定在端子内
    - 解决方案:检查导线是否与端子的尺寸相匹配。不合适的尺寸会导致接触不良。另外,确保在压接时施加足够的力。
    2. 在高温环境下使用时性能下降
    - 解决方案:确认所选型号的最大操作温度不低于+105°C。若实际使用环境温度超过此范围,可能需要选用更高耐温等级的产品。
    3. 端子表面出现损坏
    - 解决方案:检查运输过程中是否有碰撞。轻微损坏可以忽略,严重损坏则需要更换新件。

    总结和推荐


    总体而言,这款绝缘扎线端子凭借其卓越的性能和广泛的适用性,在工业应用领域表现出色。其出色的稳定性、多样化的规格选择以及可靠的连接性能使其成为众多专业用户的首选。鉴于其优越的质量和良好的市场反馈,强烈推荐在需要稳定电气连接的工业项目中使用。

GTR1-8厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

GTR1-8数据手册

厂牌 PDF简要描述 下载
JST 端子 - 端子壳体 JST GTR1-8 GTR1-8数据手册

GTR1-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
