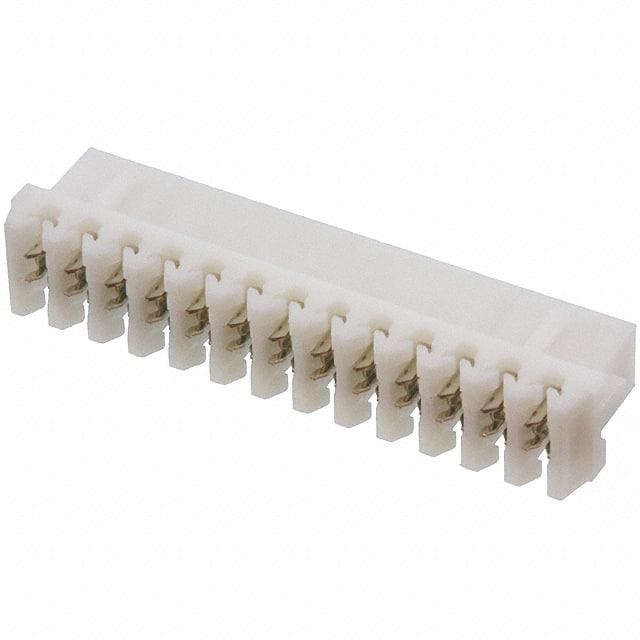

13KR-D6S-P

厂牌: JST
产品描述: 26 AWG Socket 2mm 1 13pin 锡 自然色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: JY-13KR-D6S-P
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 自由悬挂/面板安装 13KR-D6S-P

13KR-D6S-P概述

    Emboss Tape KRD Connector:简化连接系统的高效解决方案

    1. 产品简介


    Emboss Tape KRD Connector是一款专为印刷电路板设计的绝缘位移连接器,具有2.0毫米的间距,可实现可分离式绝缘位移连接。这款连接器非常适合用于简化电子设备中的连接系统。其特点包括链式连接、双槽绝缘位移部分、抗变形结构、互换性及低轮廓设计(仅高出PCB表面9.0毫米)。这些特性使其成为许多应用场合的理想选择。

    2. 技术参数


    以下是KRD Connector的主要技术规格和性能参数:
    | 项目 | 数值 |

    | 电流额定值 | 1.0 A AC, DC (AWG #26) |
    | 电压额定值 | 100 V AC, DC |
    | 温度范围 | -25˚C 至 +85˚C |
    | 接触电阻 | 初始值/最大10 mΩ
    环境测试后/最大20 mΩ |
    | 绝缘电阻 | 最小1,000 MΩ |
    | 耐压 | 800 VAC/分钟 |
    | 适用导线 | UL1571, UL1061 (详见手册) |
    | 导体 | 7股绞合,镀锡 |
    | 导线绝缘外径 | 0.9至1.0毫米 |
    | 适用PCB厚度 | 0.8至1.6毫米 |

    3. 产品特点和优势


    KRD Connector的独特之处在于其链式连接方式,允许多点连接而不必断开其他连接。这种设计简化了电子设备内部的连接过程,提高了装配效率。此外,双槽绝缘位移部分和抗变形结构确保了连接的稳定性和可靠性。其低轮廓设计也使其成为空间受限设备的理想选择。互换性使得更换和维修更加方便,而无需重新设计整个电路板布局。

    4. 应用案例和使用建议


    KRD Connector适用于多种应用场合,包括汽车电子、工业自动化、家用电器等。特别是在需要频繁插拔或需要紧凑布局的应用中表现尤为出色。使用时,建议注意确保正确的PCB厚度和焊接方法以避免孔洞尺寸不符的问题。具体操作细节可参考技术手册中的指导说明。

    5. 兼容性和支持


    KRD Connector与其同类产品PH卡口式连接器以及CR和KR绝缘位移连接器兼容。如需更多详细信息或技术支持,请联系JST。所有产品均符合RoHS标准,确保环保合规。

    6. 常见问题与解决方案


    - 问题:焊接过程中连接器出现位移?
    - 解决办法: 确保按照正确的焊接步骤进行,保持焊接温度和时间恒定,以避免连接器移位。

    - 问题:连接不稳定?
    - 解决办法: 检查导线绝缘层是否完全剥离,确保导线插入到位且接触良好。

    7. 总结和推荐


    总体而言,KRD Connector以其独特的链式连接、抗变形结构、低轮廓设计及广泛的适用范围,在众多电子设备中表现出色。无论是汽车电子还是工业自动化领域,都能看到其身影。如果您正在寻找一款既能提高装配效率又能保证连接可靠性的连接器,那么KRD Connector无疑是一个值得考虑的选择。

13KR-D6S-P参数

参数
颜色 自然色
电缆端接 IDC
线规 26 AWG
针脚数 13pin
类型 Socket
触头镀层厚度 -
触头镀层
间距 2mm
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

13KR-D6S-P厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

13KR-D6S-P数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 自由悬挂/面板安装 JST 13KR-D6S-P 13KR-D6S-P数据手册
