PHDR-30VS

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 30路, 2mm节距, 2行
供应商型号: 26M-PHDR-30VS
供应商: 云汉优选
标准整包数: 1

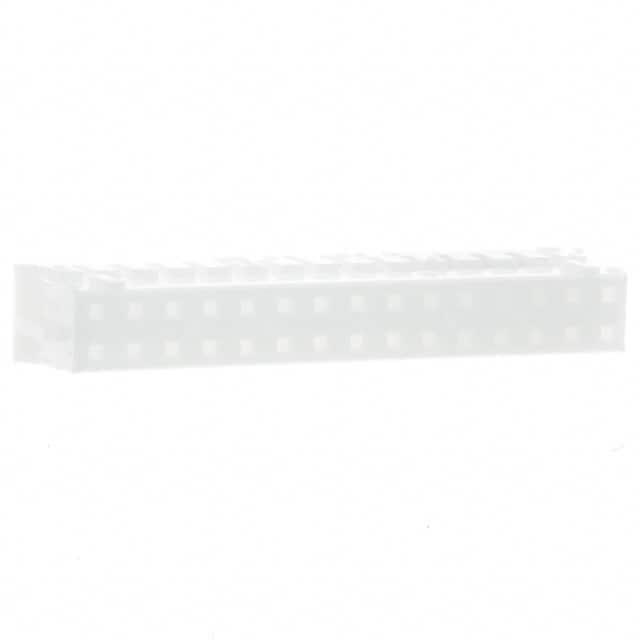

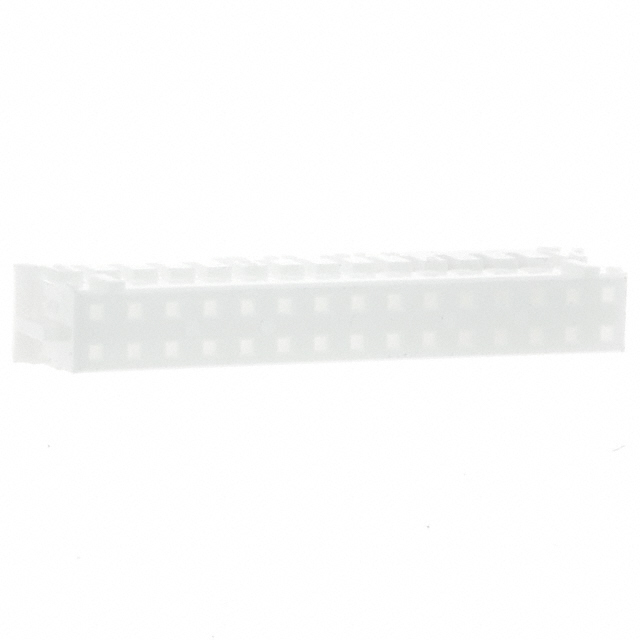

JST 矩形连接器 - 外壳 PHDR-30VS

PHDR-30VS概述

    PHD Connector:高效能紧凑型双排插接式连接器

    产品简介


    PHD Connector是一款具有2.0mm间距、可拆卸式压接风格的双排线到板连接器。它设计用于满足高密度和低剖面连接的需求,适用于各类电子设备中的信号传输和电源管理。主要应用于通信设备、工业自动化系统、消费电子等领域。

    技术参数


    - 电流额定值:3A(交流或直流),适用导线规格为AWG#22。
    - 电压额定值:250V(交流或直流)。
    - 温度范围:-25°C至+85°C(包含电气通电时的温度上升)。
    - 接触电阻:初始值≤10mΩ,环境测试后≤20mΩ。
    - 绝缘电阻:≥1,000MΩ。
    - 耐电压:800V AC/分钟。
    - 适用导线:AWG#28至#22。
    - 适用PC板厚度:1.6mm。

    产品特点和优势


    - 紧凑设计:2.0mm的超薄间距设计,特别适合空间有限的应用场景。
    - 可靠接触:磷青铜材质,镀锡处理,确保长期稳定可靠的连接。
    - 全屏蔽头部:防止电磁干扰,保证信号完整性。
    - RoHS2合规:符合环保标准,适用于各种应用场合。

    应用案例和使用建议


    PHD Connector广泛应用于工业自动化系统中,如机器人控制模块、传感器接口、以及其他需要高可靠性连接的应用。根据手册中的描述,使用该连接器时应注意保持正确的安装方向,以避免损坏连接器。此外,建议定期检查连接器的接触情况,确保其始终处于良好状态。

    兼容性和支持


    PHD Connector具有良好的通用性和兼容性,可以与其他电子元器件和设备无缝集成。制造商提供了详细的技术文档和应用指南,确保用户能够正确安装和使用该产品。如果遇到任何问题,可以联系JST公司获取专业的技术支持和服务。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方法:检查导线是否正确插入,确保压接质量。必要时更换新的连接器。
    2. 问题:连接器内部腐蚀。
    - 解决方法:清洗并重新涂覆防腐涂层。如情况严重,建议更换连接器。
    3. 问题:连接器过热。
    - 解决方法:检查是否有短路现象,确认负载电流是否超出额定值。如是,则需减少负载或更换更高电流额定的连接器。

    总结和推荐


    PHD Connector以其紧凑的设计、可靠的接触和全面的屏蔽功能,在工业自动化、通信设备和消费电子等领域展现出强大的竞争力。其良好的兼容性和完善的售后服务使得它成为高性能连接解决方案的理想选择。对于需要高密度、低剖面连接的应用场合,强烈推荐使用PHD Connector。

PHDR-30VS参数

参数
针脚数 30pin
类型 Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
长*宽*高 31.9mm*7.3mm*5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

PHDR-30VS厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PHDR-30VS数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST PHDR-30VS PHDR-30VS数据手册

PHDR-30VS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.921
10+ ¥ 1.3954
100+ ¥ 1.0956
500+ ¥ 0.9019
1000+ ¥ 0.7901
5000+ ¥ 0.744
库存: 1584
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 1.92
直接购买
加入购物车
