ZHR-9

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 9路, 1.5mm节距, 1行
供应商型号: 18M-ZHR-9
供应商: 云汉优选
标准整包数: 1

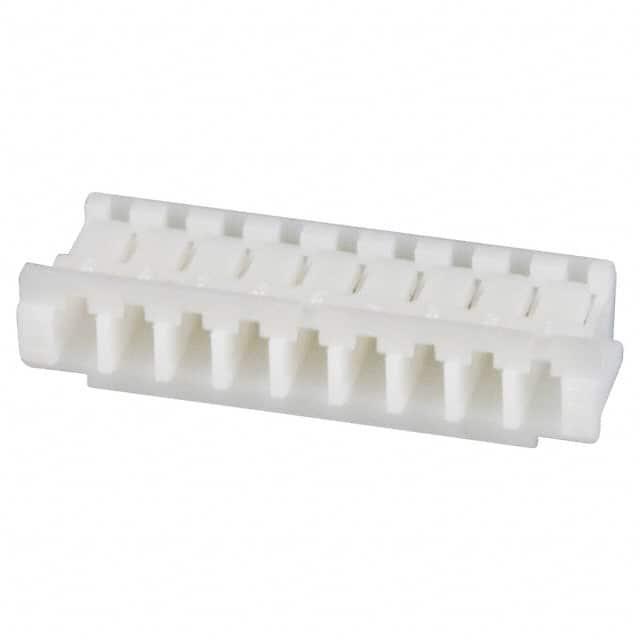

JST 矩形连接器 - 外壳 ZHR-9

ZHR-9概述

    ZH Connector 技术手册综述

    产品简介


    ZH Connector 是一款超小型连接器,间距为1.5毫米,采用可拆卸式压接结构。该连接器具有紧凑、低剖面的设计,非常适合空间受限的应用场合。该产品主要应用于消费电子、医疗设备、通信设备及工业控制等领域。

    技术参数


    - 电流承载能力: 1.0 A AC, DC(适用于AWG #26线)
    - 电压等级: 50 V AC, DC
    - 温度范围: -25°C 至 +85°C(包括施加电流时的温升)
    - 接触电阻: 初始值 ≤ 20 mΩ;环境测试后 ≤ 30 mΩ
    - 绝缘电阻: ≥ 500 MΩ
    - 耐压: 500 VAC/分钟
    - 适用电线: AWG #32 至 #26
    - 适用PCB厚度: 0.6 mm 至 1.2 mm, 1.6 mm

    产品特点和优势


    - 紧凑设计: 超小尺寸,高度仅为5.6 mm,厚度仅3.5 mm
    - 易于插入: 连接器外壳上的锁定扣设计便于插入
    - 可靠的接触结构: 接触中心的凹陷确保与插针的可靠接触
    - 抗扭曲设计: 可以承受反复的插拔而不损坏
    - 与ZR绝缘刺破型连接器兼容

    应用案例和使用建议


    - 消费电子产品: 手机、平板电脑等设备内部的排线连接
    - 医疗设备: 精密仪器仪表内部的信号传输
    - 通信设备: 基站及路由器内部的连接
    - 工业控制: 工业自动化设备内部的信号传输
    使用建议:
    - 在使用前,请确保电线规格符合AWG #32至#26的标准
    - 确保PCB厚度在0.6 mm至1.2 mm之间,以避免接触不良
    - 定期检查连接器是否有灰尘或杂质,保持清洁有助于延长使用寿命

    兼容性和支持


    - 兼容性: 与ZR系列绝缘刺破型连接器兼容
    - 厂商支持: 如需更多详细信息,可联系JST获取进一步的技术支持和服务

    常见问题与解决方案


    1. 问题: 插入困难
    - 解决方案: 检查电线是否符合规格,确保插入时无倾斜或扭曲
    2. 问题: 接触不良
    - 解决方案: 清洁连接器接口,确认PCB厚度符合标准
    3. 问题: 耐压不足
    - 解决方案: 确认安装环境温度不超出工作范围,并进行必要的散热措施

    总结和推荐


    综上所述,ZH Connector是一款高效、可靠且兼容性强的小型连接器。其独特的设计和优良的性能使其在多种应用场景中表现出色。无论是消费电子产品还是工业设备,都可以考虑选用这款连接器。强烈推荐在相关项目中使用ZH Connector,它将带来卓越的性能和用户体验。

ZHR-9参数

参数
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 9pin
类型 Receptacle
长*宽*高 15mm*4.8mm*4.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
