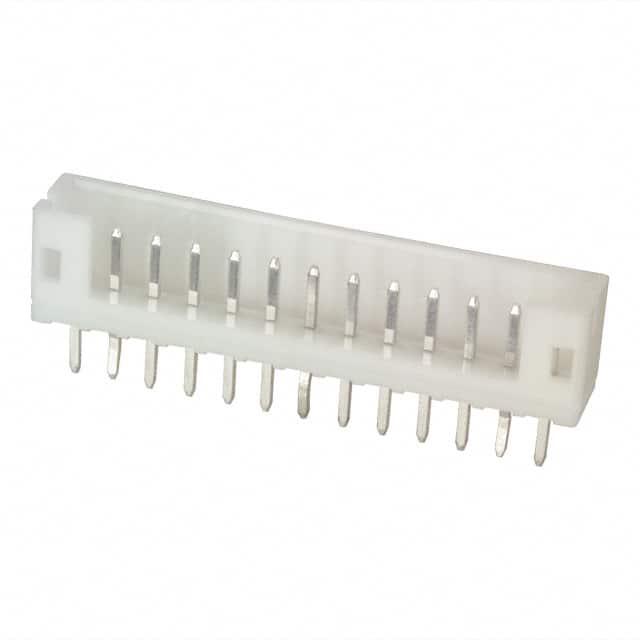

B13B-PH-K-S

厂牌: JST
产品描述: 13pin 2mm 1 Detent Lock,Header 2A 锡铅 自然色 通孔安装
供应商型号: 14M-B13B-PH-K-S
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 针座 - 公插针 B13B-PH-K-S

B13B-PH-K-S概述


    产品简介


    本产品是一款薄型低轮廓连接器,适用于内部电线与印刷电路板(PCB)之间的高密度连接。该连接器厚度为2.0毫米(0.079英寸),安装后高度为7.5毫米(0.295英寸),宽度为4.5毫米(0.177英寸)。它旨在满足高密度连接的需求,具备紧凑、高可靠性和低成本的特点。

    技术参数


    - 电流额定值: 2安培(AC, DC),适用线径范围为AWG #24
    - 电压额定值: 100伏(AC, DC)
    - 温度范围: -25°C至+85°C(含电气电流带来的温度上升)
    - 接触电阻: 初始值≤10毫欧,环境测试后≤20毫欧
    - 绝缘电阻: 最小值1,000兆欧
    - 耐压值: 交流800伏/分钟
    - 适用线径: AWG #32至#24
    - 适用PCB厚度: 0.8至1.6毫米(0.031至0.063英寸)

    产品特点和优势


    1. 可靠的接触性能:连接器接触部分具有中心附近的长凹槽,确保即使在振动和机械滥用的情况下也能保持良好的连接状态,特别适合低压和小电流电路。
    2. 全封闭式接头:接头四周设有挡墙,防止不当连接及焊料和污染物进入。
    3. PCB固定机制:接头焊接面设有固定机构,防止在焊接过程中漂浮,从而实现精确对位。
    4. 表面贴装模型(SMT):提供表面贴装配置,采用耐热树脂材料,适用于回流焊接,能够实现高密度元件组装。

    应用案例和使用建议


    本产品适用于需要高密度连接的场合,例如智能手机、平板电脑和其他便携式电子设备。对于较小线径如AWG #32或#30的电线,建议使用经过再流焊接处理的接头(型号为B#B-PH-KL或S#B-PH-KL),以降低插入阻力并提高可靠性。为了便于插入和拔出,可以考虑使用低插入力类型的接触件(如SPH-002T-P0.5L)。

    兼容性和支持


    本产品可与KR、KRD和CR绝缘隔离连接器互换使用。如有需求,JST公司还提供额外的服务和技术支持,如联系JST了解无铅产品的细节,以及金镀层接触件等特殊要求。

    常见问题与解决方案


    - 问题1: 插入时接触不良。
    - 解决方案: 检查接触部位是否有污染物,必要时清洁接触点。
    - 问题2: 高温环境下的性能下降。
    - 解决方案: 确保安装后的PCB温度不超过规格书中的最大温度范围,并采取适当的散热措施。
    - 问题3: 连接不稳定。
    - 解决方案: 检查接头是否正确安装,确认所有固定机构均工作正常。

    总结和推荐


    综上所述,这款薄型低轮廓连接器凭借其高可靠性和低成本特性,非常适合作为高密度连接的应用解决方案。特别是在便携式电子产品和通信设备中,它的优势尤为明显。基于其出色的性能和广泛的应用范围,强烈推荐使用此款连接器。

B13B-PH-K-S参数

参数
针脚数 13pin
间距-配接 2mm
排数 1
排距 -
触头镀层厚度 - 配接 -
防护等级 -
触头镀层 - 配接 锡铅
类型 Detent Lock,Header
额定电流 2A
颜色 自然色
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

B13B-PH-K-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B13B-PH-K-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B13B-PH-K-S B13B-PH-K-S数据手册

B13B-PH-K-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8342
10+ ¥ 0.8202
30+ ¥ 0.6488
100+ ¥ 0.5468
300+ ¥ 0.5005
500+ ¥ 0.4634
库存: 6625
起订量: 1 增量: 250
交货地:
最小起订量为:1
合计: ¥ 0.83
直接购买
加入购物车
