B7B-EH-A

厂牌: JST
产品描述: Friction Lock,Header 2.5mm 1 7pin 3A 锡 自然色 通孔安装 20mm(长度)*3.8mm(高度)
供应商型号: JY-B7B-EH-A
供应商: 云汉优选
标准整包数: 1

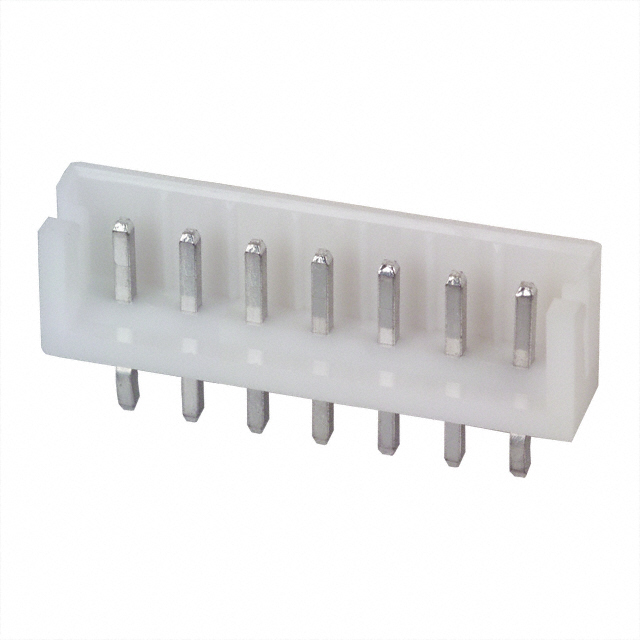

JST 矩形连接器 - 针座 - 公插针 B7B-EH-A

B7B-EH-A概述


    产品简介


    EH CONNECTOR 是一款专为高密度连接设计的电子元器件,具备2.5毫米间距和断连式压接结构的特点。该产品主要用于将内部导线与印刷电路板进行高效可靠地连接。它的特点是体积小、可靠性高,并且成本低廉,适用于多种电子设备中。

    技术参数


    - 电流额定值:3A AC/DC(AWG#22)
    - 电压额定值:250V AC/DC
    - 温度范围:-25℃至+85℃(包括电气电流产生的温升)
    - 接触电阻:初始值 ≤10mΩ;环境测试后 ≤20mΩ
    - 绝缘电阻:≥1,000MΩ
    - 耐压值:800VAC/分钟
    - 适用导线规格:AWG#32至#22
    - 适用PCB厚度:0.8至1.6mm

    产品特点和优势


    - 紧凑和纤薄:外形尺寸紧凑,便于在有限的空间内安装。
    - 高度可靠的接触:采用高品质材料和先进的制造工艺,确保长期稳定运行。
    - 极化导向:提供极化导向功能,避免错误连接。
    - 易于有效的压接:设计合理,方便进行快速而有效的压接操作。

    应用案例和使用建议


    EH CONNECTOR 广泛应用于各类需要高密度连接的应用场景,例如消费电子产品、工业自动化设备和通信设备。建议在使用时严格按照制造商提供的指导书操作,特别是在处理引脚和连接器时要格外小心。对于需要频繁插拔的应用场景,可以选择低插入力类型的连接器,以减少振动影响。

    兼容性和支持


    该产品的标准型号符合RoHS2标准,并可与不同类型的PCB和引脚进行互换。对于自动化生产需求,可以联系JST获取全自动压接机及其模具的相关信息。此外,JST提供了详细的使用说明和技术文档支持,用户可以通过其网站获取相关信息。

    常见问题与解决方案


    - Q: 如何正确安装EH CONNECTOR?
    - A: 首先检查PCB孔径大小,必要时请向JST咨询详细信息。确保导线正确压接到位,并按照制造商的指示进行焊接。

    - Q: 如何判断接触是否良好?
    - A: 可通过测量接触电阻来判断,初始值应不超过10mΩ,环境测试后不应超过20mΩ。如果接触不良,可能需要重新压接或更换新的连接器。

    总结和推荐


    EH CONNECTOR是一款具有高可靠性的紧凑型连接器,特别适合高密度连接应用。其独特的设计使其在市场上具有较强的竞争力,特别是在空间受限的应用环境中。经过详细的技术规格和应用案例分析,我们推荐在需要高密度、高性能连接的应用场景中使用该产品。

B7B-EH-A参数

参数
间距-配接 2.5mm
排数 1
额定电流 3A
防护等级 -
颜色 自然色
触头镀层厚度 - 配接 -
触头镀层 - 配接
类型 Friction Lock,Header
针脚数 7pin
长*宽*高 20mm(长度)*3.8mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 散装

B7B-EH-A厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B7B-EH-A数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B7B-EH-A B7B-EH-A数据手册

B7B-EH-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
