B14B-PASK

厂牌: JST
产品描述: Header,Locking Ramp 2mm 1 14pin 3A 锡铅 通孔安装
供应商型号: B14B-PASK
供应商: 国内现货
标准整包数: 250

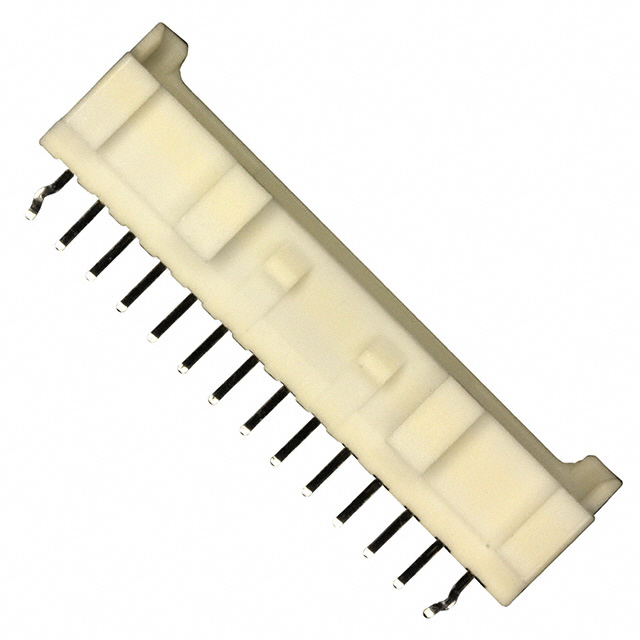

JST 矩形连接器 - 针座 - 公插针 B14B-PASK

B14B-PASK概述


    产品简介


    本产品属于JST公司的PA家族系列,包含多种类型的连接器,包括PA(标准型和可安装卡扣型)、PAF(带状导线IDC型)和PAL(线对线压接型)。这些连接器主要适用于电子设备中的线对板和线对线连接,广泛应用于汽车、工业控制、通信及消费电子等领域。它们具有高可靠性,能够适应恶劣的工作环境。

    技术参数


    - 电流容量:PA/PAF/PA/L系列均支持最大3A(交流/直流),PAF系列支持最大1A(交流/直流)。
    - 电压等级:PA/PAF/PA/L系列均为250V(交流/直流),而PAL系列则为100V(交流/直流)。
    - 工作温度范围:所有型号的工作温度范围均为-25°C至+85°C。
    - 接触电阻:初始值≤10mΩ(PA/PAF/PA/L系列),后续测试后≤20mΩ(PA/PAF/PA/L系列),≤25mΩ(PAL系列)。
    - 绝缘电阻:≥1,000MΩ。
    - 耐压强度:800V(交流/分钟)。
    - 适用电线规格:AWG#28到AWG#22(PA系列),AWG#26(PAF系列),AWG#28到AWG#22(PAL系列)。
    - 插拔次数:500次(典型值)。

    产品特点和优势


    1. 安全可靠的锁定机制:所有型号都配备了防止意外断开的安全锁定装置。
    2. 互换性:PA系列的压接和IDC插座可以互相替换。
    3. 增强的安全性:带有二次锁止机构,提高了在不完全插入或意外释放时的安全性。
    4. 多样的配线选择:PAL连接器增加了配线的多样性,使得它可以在复杂电路中更好地发挥作用。
    5. 创新设计:PAF系列采用了分离式的设计,在保证安全性的同时实现了业界领先的IDC锁闭机制。

    应用案例和使用建议


    应用案例
    - 汽车行业:PA系列连接器被广泛用于汽车内部的各种线路连接,如仪表盘和车灯的线路连接。
    - 工业自动化:在工业控制系统中,PAF系列连接器因其较高的可靠性和安全性,常用于连接各种传感器和执行器。
    - 通信设备:PAL系列连接器用于路由器、交换机等通信设备内部,确保信号传输的稳定性和可靠性。
    使用建议
    - 在选择连接器时,应根据具体的应用需求来选择合适的型号。例如,在需要较高电流容量的应用中,可以选择PA系列;而在空间有限且需要可靠锁紧机制的场合,则应考虑使用PAF系列。
    - 确保连接器安装正确,避免过紧或过松导致接触不良或损坏。
    - 定期检查连接器,确保其保持良好的状态以保证长期的稳定运行。

    兼容性和支持


    PA、PAF和PAL系列连接器之间的兼容性良好,可以实现无缝对接。此外,JST公司提供了全面的技术支持和售后服务,包括详细的安装指南和故障排除手册,帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    解决方案:检查连接器是否安装到位,确保没有过紧或过松的情况。如果问题依旧存在,请参考产品手册进行进一步检查。
    2. 问题:接触电阻偏高。
    解决方案:确认使用的电线规格符合要求,确保电线与连接器的匹配度。定期清洁连接器以去除灰尘和氧化层。
    3. 问题:连接器耐压能力不足。
    解决方案:确保所使用的环境温度和湿度都在产品手册规定的范围内,避免超出其额定范围。

    总结和推荐


    总体来说,JST的PA家族系列连接器具备高可靠性和多样的应用场景,适合各种复杂和苛刻的环境。其独特的设计和广泛的适用性使其在市场上具有较强的竞争力。我们强烈推荐这一系列的产品给寻求高性能连接解决方案的用户。
    通过上述内容,我们希望为读者提供了一个全面的了解和指导,从而帮助他们选择和使用最适合自己的电子元器件产品。

B14B-PASK参数

参数
排数 1
针脚数 14pin
额定电流 3A
类型 Header,Locking Ramp
防护等级 -
颜色 -
触头镀层厚度 - 配接 -
触头镀层 - 配接 锡铅
间距-配接 2mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

B14B-PASK厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B14B-PASK数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B14B-PASK B14B-PASK数据手册

B14B-PASK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 3.904
库存: 2997
起订量: 500 增量: 250
交货地:
最小起订量为:500
合计: ¥ 1952
直接购买
加入购物车
