VHRR-3N

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 3路, 3.96mm节距, 1行
供应商型号: JY-VHRR-3N
供应商: 云汉优选
标准整包数: 1

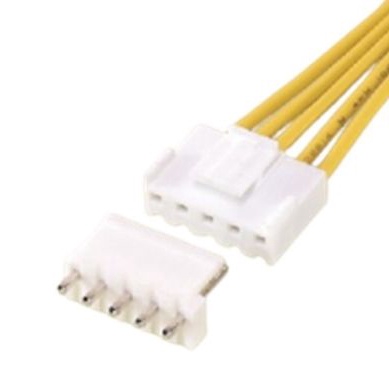

JST 矩形连接器 - 外壳 VHRR-3N

VHRR-3N概述

    VH CONNECTOR 技术手册解析

    产品简介


    VH CONNECTOR 是一款适用于印刷电路板的小型可断式压接连接器,具有3.96mm间距。其主要特点包括可靠的大电流承载能力和广泛的适用范围,可用于各种信号、电源和输出电路。此款连接器适合用于消费电子产品领域。

    技术参数


    以下是VH CONNECTOR的主要技术规格和性能参数:
    - 电流额定值:10A(交流/直流)
    - 电压额定值:250V(交流/直流)
    - 温度范围:-25°C 至 +85°C
    - 接触电阻:初始值为10mΩ最大;经过环境测试后为20mΩ最大
    - 绝缘电阻:最小1,000MΩ
    - 耐电压:1,500VAC/分钟
    - 适用电线:AWG#22至#16
    - 适用PCB厚度:1.6mm

    产品特点和优势


    - 可靠性高:采用盒接触设计,确保连接稳定。
    - 大容量设计:尽管体积小巧,但能承载较大的电流。
    - 安装稳固:提供牢固的接触和固定方式,提升整体安全性。
    - 兼容性强:支持多种信号、电源及输出电路,适应广泛的应用场景。

    应用案例和使用建议


    VH CONNECTOR 广泛应用于消费电子领域,如智能家居设备、个人电脑、移动电话等。在实际应用中,需要考虑大电流的散热问题,设计合理的PCB布局以避免电流不平衡。建议在使用前详细阅读相关技术文档,并按照制造商指导进行正确安装和维护。

    兼容性和支持


    VH CONNECTOR 与其他标准连接器兼容,并且有丰富的型号选择。JST公司提供全面的技术支持和售后服务,用户可通过官方网站获得详细资料和技术指南。此外,该产品符合RoHS2标准,环保且安全可靠。

    常见问题与解决方案


    1. 如何防止电流不均衡?
    - 解决方法:合理设计电路,确保每个支路的电流分布均匀,并为每条线路预留足够的裕量。
    2. 如何处理连接器故障?
    - 解决方法:检查连接器是否正确安装,是否有物理损坏。必要时更换连接器或重新焊接。

    总结和推荐


    VH CONNECTOR是一款性能优良、可靠的连接器,适用于多种电子设备。其具备的紧凑设计和大电流承载能力使其在市场上具有较强的竞争力。对于寻求高效连接解决方案的工程师和设计师来说,VH CONNECTOR是值得推荐的产品。

VHRR-3N参数

参数
类型 BOARD CONNECTOR
颜色 -
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 -
长*宽*高 11.82mm*10.5mm*10.5mm
安装方式 导线安装
零件状态 在售

VHRR-3N厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

VHRR-3N数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST VHRR-3N VHRR-3N数据手册

VHRR-3N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4713
500+ ¥ 0.3918
库存: 3013
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.47
