B2PS-VH

厂牌: JST
产品描述: 2pin 3.96mm 1 Header,Locking Ramp 10A 锡 通孔安装 7.86mm(长度)*14.9mm(高度)
供应商型号: 14M-B2PS-VH
供应商: 云汉优选
标准整包数: 1

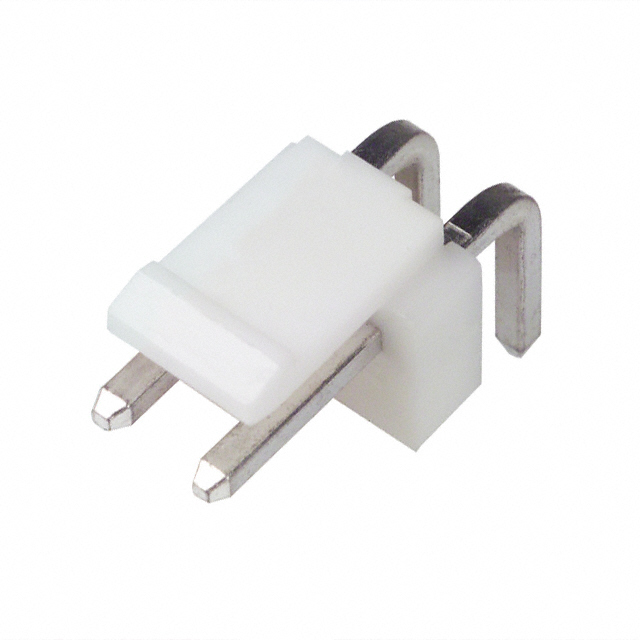

JST 矩形连接器 - 针座 - 公插针 B2PS-VH

B2PS-VH概述


    产品简介


    VH连接器
    VH连接器是一种小型、经过现场验证的印刷电路板用连接器,适用于信号、电源供应和输出电路等多种应用。它特别适用于消费电子产品中的低电压、低电流信号电路以及相对大容量的电源供应电路。本产品以其可靠性、紧凑性和强大的电流承载能力而著称,广泛应用于各个行业。

    技术参数


    - 电流额定值:10A(AC, DC)(AWG#16)
    - 电压额定值:250V(AC, DC)
    - 温度范围:-25°C至+85°C(包含施加电流传导时的温升)
    - 接触电阻:初始值/最大10mΩ;环境测试后/最大20mΩ
    - 绝缘电阻:最小1,000MΩ
    - 耐压值:1,500V AC/分钟
    - 适用线缆:AWG #22至#16
    - 适用PC板厚度:1.6mm(.063")

    产品特点和优势


    - 可靠设计:采用了与NH连接器相同的成功使用的盒状接触设计,确保了高可靠性。
    - 紧凑且高性能:尽管拥有10A的大电流承载能力,但其安装高度仅为16.5mm(.650"),十分紧凑。
    - 安全接触和安装:锁紧机构可以防止由于振动导致连接器松动,同时还能防止误插入(错位或反向插入)。

    应用案例和使用建议


    应用场景:
    VH连接器广泛用于消费电子产品、工业自动化设备以及其他需要高可靠性的电子系统。例如,在智能家居设备中作为电源连接器,或者在汽车电子控制系统中作为信号传输接口。
    使用建议:
    - 确保不将超过额定电流的平行电流分支,并考虑在绝对必要时使用磷青铜制成的接点来减少电流不平衡。
    - 设计电路时避免电流不平衡并为每个电路提供额外的安全余量。

    兼容性和支持


    - 兼容性:VH连接器与其他电子元器件或设备的兼容性良好,能够无缝集成到各种不同的系统中。
    - 支持:如有需要,可联系JST了解有关无铅产品的详细信息。针对特殊需求,如高电压安全措施,也请直接咨询JST以获取支持。

    常见问题与解决方案


    1. 问题:如何正确安装VH连接器?
    - 解决方案:严格按照技术手册中的说明进行操作,确保接头正确锁定并安装稳固,避免振动引起的松动。

    2. 问题:如果需要平行电流分支怎么办?
    - 解决方案:如果必须进行平行电流分支,建议使用磷青铜材质的接点以减少电流不平衡,并设计电路时留有足够的安全余量。

    总结和推荐


    VH连接器以其可靠的盒式接触设计、紧凑尺寸及强大的电流承载能力,为各种应用场景提供了卓越的性能表现。特别适合于消费电子产品及工业自动化领域中的广泛应用。对于寻求高品质连接解决方案的工程师和制造商而言,VH连接器是一个值得信赖的选择。强烈推荐使用此产品。

B2PS-VH参数

参数
针脚数 2pin
间距-配接 3.96mm
排数 1
排距 -
触头镀层厚度 - 配接 -
类型 Header,Locking Ramp
额定电流 10A
触头镀层 - 配接
颜色 -
防护等级 -
长*宽*高 7.86mm(长度)*14.9mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

B2PS-VH厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B2PS-VH数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B2PS-VH B2PS-VH数据手册

B2PS-VH封装设计

查看详情并下载
Symbol
Footprint
3D Model
