首页  >  产品百科  >  YLP-15V

YLP-15V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Plug 3 15pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装 23.8mm(长度)*20.9mm(高度)
供应商型号: YLP-15V
供应商: 云汉优选
标准整包数: 200

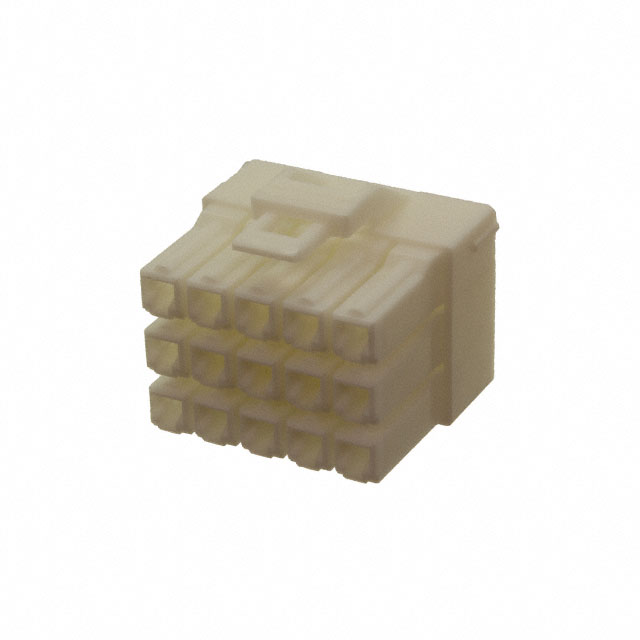

JST 矩形连接器 - 外壳 YLP-15V

YLP-15V概述

    YL コネクタ 技术手册

    产品简介


    YL コネクタ是一款专为高可靠性连接需求设计的电子元器件。产品类型主要包括单排、双排和三排接插件,适用于各种工业和消费电子产品中。其主要功能是提供可靠稳定的电连接,确保电路的正常运行。YL コネクタ广泛应用于通信设备、汽车电子、家用电器等领域。

    技术参数


    - 电流规格:10 A AC/DC(安装锁扣时为7 A)
    - 电压规格:300 V AC/DC
    - 温度范围:-25℃至+90℃(含电流应用后的温升)
    - 接触电阻:初始值≤7 mΩ,环境测试后≤10 mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压:1,500 VAC/分钟
    - 适用电线规格:AWG #26至#16(0.13至1.25平方毫米)
    - 面板厚度:0.7至2.0毫米

    产品特点和优势


    YL コネクタ具备多种特点和优势:
    - 耐用性强:采用PA 66材料,UL94V-0等级,保证了材料的阻燃性和机械强度。
    - 多层保护:包含锁定机构、二次锁定、内锁以及面板锁结构,防止误操作和脱焊。
    - 高可靠性:经过严格环境测试,保证产品在各种极端条件下依然稳定运行。
    - 安装方便:配有专用压线工具,方便快捷地完成压接作业。

    应用案例和使用建议


    - 应用案例:YL コネク塔常用于智能家居、工业自动化设备中。例如,在一台自动化机器中,YL コネクタ被用来连接不同部件的电路板,以确保信号传输的稳定性和安全性。
    - 使用建议:根据手册建议,为了确保连接器的正常使用,用户在安装时应注意导线的截面大小与额定电流匹配,同时注意导线的绝缘外径不能超过2.7毫米(特别是对于AWG #16的导线)。在实际使用过程中,定期检查连接器的状态,以确保电路的安全性和稳定性。

    兼容性和支持


    YL コネク塔兼容各种类型的电线规格和面板厚度,确保了广泛的适用范围。此外,厂商提供了详细的安装指南和技术文档支持,用户可以访问官网获得更多信息。

    常见问题与解决方案


    - 问题:连接器的接触电阻是否超标?
    - 解决办法:确保压接工具正确使用,检查压接位置是否有损坏或氧化现象。
    - 问题:如何确保连接器在高温环境下稳定运行?
    - 解决办法:选择适合工作温度范围的材料,并保持良好的散热设计。

    总结和推荐


    综上所述,YL コネクタ是一款性能卓越的电子连接器,具备高度的可靠性和稳定性。它广泛适用于各种应用场景,特别是在要求严苛的环境中表现尤为出色。强烈推荐给需要高品质连接解决方案的设计工程师和采购人员。
    希望以上文章能够满足您的需求,如果您有任何进一步的要求或补充,欢迎随时告知!

YLP-15V参数

参数
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 3
触头端接 压接
针脚数 15pin
类型 Latch Lock,Plug
长*宽*高 23.8mm(长度)*20.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

YLP-15V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

YLP-15V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST YLP-15V YLP-15V数据手册

YLP-15V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 1.2057
400+ ¥ 1.1953
库存: 9600
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 241.14
