首页  >  产品百科  >  ZER-13V-S

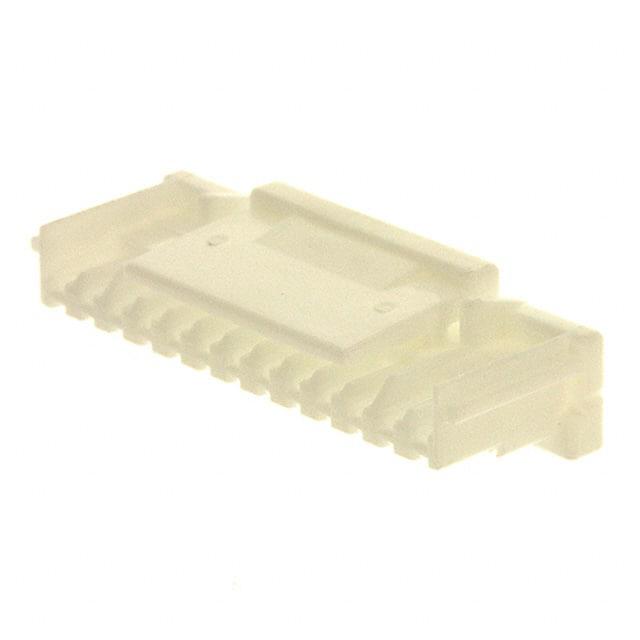

ZER-13V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Receptacle 1 13pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 21.3mm(长度)*7.5mm(高度)
供应商型号: J-ZER-13V-S
供应商: 云汉优选
标准整包数: 20
JST 矩形连接器 - 外壳 ZER-13V-S

ZER-13V-S概述

    ZE CONNECTOR 技术手册解析

    产品简介


    ZE CONNECTOR 是一款专为高可靠性连接设计的产品,特别适用于需要频繁插拔的场合。这款产品采用1.5毫米间距的设计,具备断开式压接结构。主要功能包括提供良好的连接感觉和确保安全的连接操作。它的应用领域非常广泛,如工业自动化、通信设备、医疗仪器以及消费电子等领域。

    技术参数


    以下是ZE CONNECTOR的技术规格:
    - 电流额定值:交流/直流2A(AWG #2)
    - 电压额定值:交流/直流100V
    - 温度范围:-25°C至+85°C
    - 接触电阻:初始值≤20mΩ,环境测试后最大值≤40mΩ
    - 绝缘电阻:最小值为500MΩ
    - 耐电压:交流500V/分钟
    - 适用导线:导体尺寸AWG #30到#24

    产品特点和优势


    - 安全锁定结构:确保连接的安全性。
    - 接触锁定结构:提供更可靠的连接体验。
    - 多种颜色选择:根据应用需求选择合适的颜色。
    - 环保材料:通过RoHS2认证,符合环保标准。

    应用案例和使用建议


    在工业自动化领域,ZE CONNECTOR可以用于电机控制模块之间的连接。在通信设备中,它可以作为高速数据传输接口。此外,在医疗仪器中,它能够满足高可靠性的要求。为了确保最佳使用效果,建议定期检查连接器的状态,并保持其清洁和干燥。

    兼容性和支持


    ZE CONNECTOR具有广泛的兼容性,可与各种类型的电路板进行集成。厂商提供了详细的安装指南和技术支持服务,确保客户能够顺利地完成安装和调试工作。

    常见问题与解决方案


    - 问题1:连接时出现松动。
    - 解决方案:检查连接器是否正确安装,必要时重新安装并确认锁定机制正常工作。
    - 问题2:接触不良。
    - 解决方案:检查连接器是否脏污,清理接触面后重新连接。
    - 问题3:连接器外观损伤。
    - 解决方案:避免过度弯曲或扭曲连接器,如果已经损坏,请联系厂商更换新的连接器。

    总结和推荐


    ZE CONNECTOR是一款性能优越且高度可靠的产品,适用于多种复杂的工业应用场景。其出色的接触稳定性和环境适应能力使其在市场上具有很高的竞争力。对于需要频繁插拔连接的应用场景,ZE CONNECTOR是一个值得推荐的选择。同时,厂商提供的技术支持和售后服务也为用户的使用提供了保障。

ZER-13V-S参数

参数
针脚数 13pin
类型 Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 21.3mm(长度)*7.5mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

ZER-13V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZER-13V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZER-13V-S ZER-13V-S数据手册

ZER-13V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 2.8961
2000+ ¥ 0.9756
16000+ ¥ 0.9066
库存: 5248
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 57.92
