首页  >  产品百科  >  XMR-12V

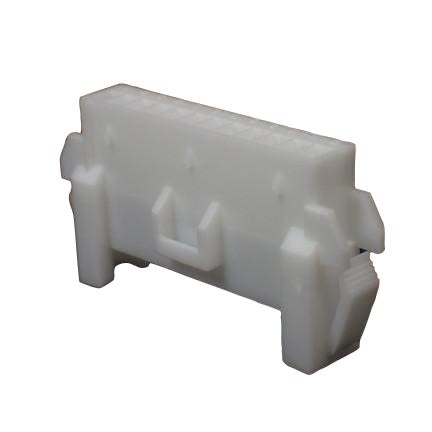

XMR-12V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 压接连接器外壳, 12路, 2.5mm节距, Single行
供应商型号: XMR-12V
供应商: 云汉优选
标准整包数: 500
JST 矩形连接器 - 外壳 XMR-12V

XMR-12V概述

    XM Connector 技术手册解析

    1. 产品简介


    产品类型:XM Connector 是一种具有 2.5 毫米间距的压接式线对线连接器。它主要用于在各种板上提供稳固可靠的电连接,广泛应用于工业控制、通信设备、消费电子产品等领域。
    主要功能:
    - 通过内置锁紧机构提供额外的保护,防止插头不完全插入或意外脱落。
    - 采用内壳锁定设计,增强连接器的安全性。
    - 具备二次锁定结构和外壳闩锁,确保接触稳定可靠。
    应用领域:
    - 工业控制设备
    - 通信系统
    - 家用电器
    - 办公自动化设备

    2. 技术参数


    - 电流额定值:3A(AC/DC最大)
    - 电压额定值:250V(AC/DC最大)
    - 温度范围:-25°C 至 +85°C(含应用电流引起的温升)
    - 接触电阻:初始值 ≤ 10mΩ;环境测试后 ≤ 20mΩ
    - 绝缘电阻:最小 500MΩ
    - 耐压强度:1,500V AC/分钟
    - 适用导线:AWG #28 至 #20(0.08mm² 至 0.50mm²)
    - 适用面板厚度:0.5mm 至 1.8mm
    - 认证标准:
    - E60389 认证
    - LR20812 认证(2至12电路)
    - LR20812 认证(18电路)

    3. 产品特点和优势


    - 可靠性高:多重锁定机制确保连接稳固可靠。
    - 耐用性强:适用于多种环境条件,包括宽温度范围和强机械应力。
    - 安装简便:设计灵活,适用于不同厚度的面板安装。
    - 环保合规:符合 RoHS 标准,绿色环保。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中作为信号传输接口。
    - 通信设备中的电源及数据连接。
    - 家用电器中的内部组件连接。
    使用建议:
    - 确保导线选择在合适的范围内以保持电气性能。
    - 遵循正确的安装流程,特别是面板厚度的选择。
    - 注意导线的长度和弯折角度,避免过度弯曲导致短路或断路。

    5. 兼容性和支持


    - 兼容性:适用于各种类型的面板,提供多样的安装选项。
    - 厂商支持:如需特殊定制产品,请联系厂商。
    - 文档支持:参考“终端和连接器使用指南”了解详细操作说明。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时困难 | 确认导线尺寸和适用范围,检查安装是否正确 |
    | 接触不良 | 重新压接或更换新的接触件 |
    | 环境适应性差 | 检查使用温度和湿度是否超出规格范围 |

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 高可靠性
    - 多重保护设计
    - 灵活安装
    - 环保合规
    - 推荐:
    - 适用于需要可靠电连接的应用场景,尤其是恶劣环境下的长期运行。
    - 强烈推荐用于工业自动化和通信设备领域,能显著提升系统的稳定性和使用寿命。
    通过对XM Connector 的技术手册的解读,我们不仅深入了解了其卓越的技术性能,还掌握了其在实际应用中的最佳实践方法。相信这款连接器能够在广泛的行业领域中发挥重要作用,为用户提供高效可靠的连接解决方案。

XMR-12V参数

参数
类型 BOARD CONNECTOR,RECEPTACLE
颜色 -
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 -
零件状态 在售

XMR-12V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XMR-12V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XMR-12V XMR-12V数据手册

XMR-12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.8563
1000+ ¥ 0.8489
库存: 4000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 428.15
