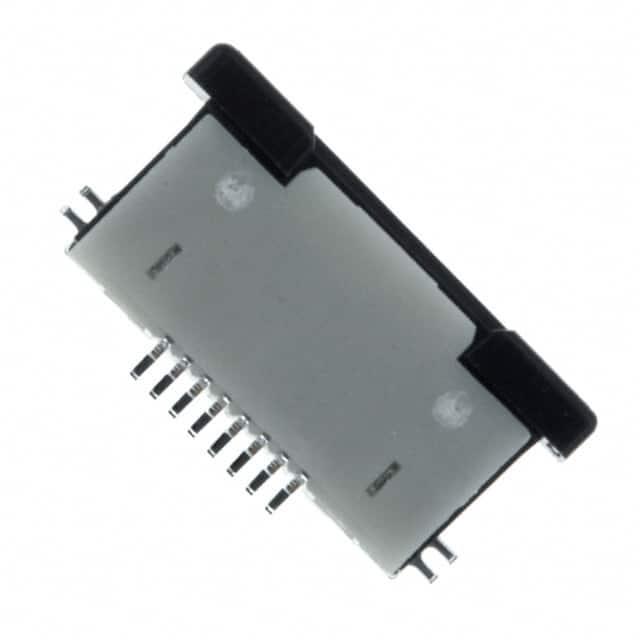

08FLZ-SM2-TB(LF)(SN)

产品分类: FFC/FPC连接器
厂牌: JST
产品描述: 焊盘 500μm 8pin 灰色 2mm FFC,FPC 500mA 锡 底部 SMD,P=0.5mm,卧贴 贴片安装 9.9mm(长度)*5.3mm(高度)
供应商型号: F-08FLZ-SM2-TB(LF)(SN)
供应商: 海外现货
标准整包数: 2800
JST FFC/FPC连接器 08FLZ-SM2-TB(LF)(SN)

08FLZ-SM2-TB(LF)(SN)概述

    # FLZ Connector 技术手册解析

    产品简介


    FLZ 连接器是一种专为柔性扁平电缆(FFC)和柔性印刷电路板(FPC)设计的小型化连接器。该系列连接器以其极小的 0.5 毫米间距和仅 2.0 毫米的高度成为行业领先的微型化产品之一。FLZ 连接器广泛应用于消费电子、移动设备、通信设备及工业控制等领域,尤其适用于空间受限的设计需求。
    主要特点
    - 超小型设计:0.5 毫米间距,2.0 毫米高度。
    - 零插入力机制,适合自动化组装。
    - 热稳定设计,适用于表面贴装工艺。
    - 提供正向和反向两种安装方向。

    技术参数


    以下是 FLZ 连接器的关键技术规格:
    | 参数名称 | 规格 |

    | 电流额定值 | 0.5 A AC, DC |
    | 电压额定值 | 50 V AC, DC |
    | 温度范围 | -25°C 至 +85°C |
    | 接触电阻 | 初始值≤40 mΩ;极限值≤60 mΩ |
    | 绝缘电阻 | ≥800 MΩ |
    | 耐压值 | 200 VAC/min |
    | 导体间距 | 0.5 毫米 |
    | 导体宽度 | 0.35 毫米 |
    支持的 FFC 和 FPC 特性
    - 导体间距:0.5 毫米
    - 导体宽度:0.35 毫米
    - 连接厚度:0.3 ± 0.03 毫米

    产品特点和优势


    独特功能
    - 零插入力设计:降低插入时的摩擦力,延长使用寿命。
    - 高精度定位:通过精密模具确保每个接点准确对齐。
    - 双重锁定系统:提供额外的安全性和可靠性。
    市场竞争力
    FLZ 连接器凭借其卓越的性能指标和紧凑的尺寸,在高密度集成设计中占据重要地位。它不仅满足了现代电子产品轻薄短小的需求,还保持了良好的电气和机械性能。

    应用案例和使用建议


    应用案例
    - 智能手机显示屏模块之间的连接。
    - 平板电脑内部组件间的信号传输。
    - 可穿戴设备中的电源供应线路。
    使用建议
    - 在选择配套 FFC/FPC 时需仔细验证其规格是否匹配连接器要求。
    - 装配过程中避免过度弯曲或施加过大压力以保护接头完整性。
    - 定期检查连接状态,确保长期可靠运行。

    兼容性和支持


    FLZ 连接器符合 RoHS 标准,材料环保且易于回收处理。此外,该系列产品已获得相关认证(如 E60389 和 LR20812),表明其质量管理体系达到了国际标准。对于具体应用场景中的疑问,建议直接联系制造商获取技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入后接触不良 | 检查插针是否完全插入并紧固 |
    | 外壳出现变形 | 确保操作过程无误,避免外力撞击 |
    | 长时间使用后接触电阻增大 | 定期清洁接触面并重新焊接固定部件 |

    总结和推荐


    FLZ 连接器是一款集高效能与便捷安装于一体的高端电子元器件,特别适合需要节省空间同时保证高性能的应用场景。无论是从技术规格还是市场反馈来看,该产品都展现了强大的竞争优势。强烈推荐给那些寻求高品质连接解决方案的企业和个人用户。

08FLZ-SM2-TB(LF)(SN)参数

参数
触头镀层
外壳颜色 灰色
端接 焊盘
间距 500μm
扁平柔性类型 FFC,FPC
板上高度 2mm
额定电流 500mA
连接器/触头类型 底部
针脚数 8pin
长*宽*高 9.9mm(长度)*5.3mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
