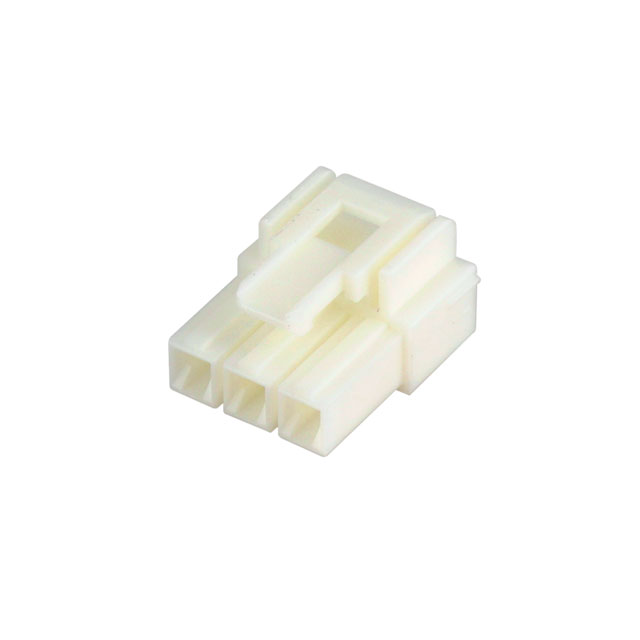

VLP-03V-1

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Plug 1 3pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装 19.6mm(长度)*24mm(高度)
供应商型号: 26M-VLP-03V-1
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 VLP-03V-1

VLP-03V-1概述

    VL Connector 技术手册

    1. 产品简介


    VL 连接器是一款专为大电流设计的连接器,适用于线对线和线对板连接。该连接器具有两个型号,分别用于单排和多排连接。由于其出色的接触保持力和安全性,它被广泛应用于需要高可靠性的电子设备中,例如工业自动化、汽车电子和通信设备等领域。

    2. 技术参数


    - 电流评级:交流或直流 20 A
    - 电压评级:交流或直流 600 V
    - 温度范围:-25°C 至 +90°C(含电流通电引起的温升)
    - 接触电阻:初始值≤7 mΩ;环境测试后≤10 mΩ
    - 绝缘电阻:最小 1,000 MΩ
    - 耐压能力:2,000 VAC/分钟
    - 适用电线:AWG #22 到 #12
    - 适用印制电路板厚度:1.6 mm

    3. 产品特点和优势


    VL 连接器具有以下特点和优势:
    - 接触保持力:带有锁定结构,确保接触稳定,防止脱出。
    - 高电流承载能力:适合大电流应用,保证可靠的电气连接。
    - 多种连接方式:既可用于线对线连接,也可用于线对板连接,灵活性强。
    - 安全性高:良好的电气特性保证安全运行。

    4. 应用案例和使用建议


    - 应用案例:在工业自动化系统中,VL 连接器常用于电机控制模块的连接。在汽车电子中,它们用于电池和动力系统的连接。
    - 使用建议:建议在设计电路时,遵循手册中的指导原则,避免电流不平衡或过载情况的发生。例如,在并联电路中,不应超过每个电路的额定电流。

    5. 兼容性和支持


    - 兼容性:VL 连接器可与其他标准规格的电线和 PCB 配合使用。
    - 支持:厂商提供详尽的技术文档和支持服务,用户可以联系 JST 获取更多信息。

    6. 常见问题与解决方案


    - 问题:电流不平衡导致的过热。
    - 解决方案:设计时确保每个分支电路不超出额定电流,并留有足够的余量。

    7. 总结和推荐


    VL 连接器以其高可靠性、大电流承载能力和多样化连接方式,在多个应用领域展现出显著的优势。对于需要高可靠性和稳定电流传输的应用,强烈推荐使用 VL 连接器。此外,厂商提供的完善支持和服务也是选择该产品的另一大理由。

VLP-03V-1参数

参数
类型 Latch Lock,Plug
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
长*宽*高 19.6mm(长度)*24mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
