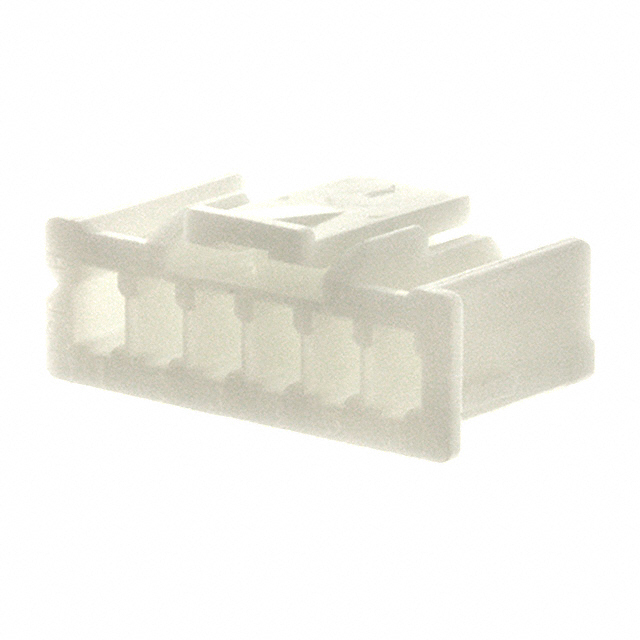

XARP-06V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 1 6pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 17.3mm(长度)*8mm(高度)
供应商型号: 18M-XARP-06V
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 XARP-06V

XARP-06V概述

    HJST Radial Tape XA Connector 技术手册

    产品简介


    HJST 的 Radial Tape XA Connector 是一款具有高可靠性的径向带状连接器,适用于树脂涂覆的印刷电路板(PC板)。该连接器的特点是可断开式压接设计,提供标准型和带有安装卡扣的标准型两种类型。它具有出色的温度耐受性和电流承载能力,非常适合多种电子设备的应用场合。

    技术参数


    - 电压等级: 250V AC, DC
    - 电流等级: 3A AC, DC(适用于22号AWG线缆)
    - 温度范围: -25°C 至 +85°C(含电流产生的温度上升)
    - 接触电阻: 初始值最大为10mΩ;环境测试后最大为20mΩ
    - 绝缘电阻: 最小值为1,000MΩ
    - 耐压: 1,000V AC/分钟
    - 适用线缆: 适用于28至22号AWG线缆
    - 适用于PC板厚度: 1.6mm
    - 材料: 玻璃填充PA 66,UL94V-0等级,自然色(象牙色)
    - 认证: 认证E60389,证书LR20812,R9851220
    - 符合标准: 符合RoHS标准

    产品特点和优势


    - 可靠性高: 具备出色的耐温性和电性能,能够在恶劣环境下稳定工作。
    - 易用性强: 可断开式压接设计使得安装和维护更为便捷。
    - 标准化生产: 符合通用标准,易于集成到各种现有系统中。
    - 兼容性好: 适用于树脂涂覆PC板,适用于多种线缆和PC板厚度。

    应用案例和使用建议


    - 应用领域: 主要应用于工业自动化、医疗设备、汽车电子等领域,需要高可靠性和稳定性。
    - 使用建议: 在安装过程中确保接线正确且连接紧密。定期检查连接器状态,及时更换损坏的部件以保证系统的稳定运行。

    兼容性和支持


    - 兼容性: 与不同类型的线缆和PC板兼容,适用于各种复杂的应用环境。
    - 技术支持: 提供详尽的技术支持和维护服务,用户可以联系JST获取详细的安装指南和技术文档。

    常见问题与解决方案


    - 问题1: 连接器出现接触不良
    - 解决方法: 检查线缆是否安装正确且牢固,必要时重新压接。
    - 问题2: 绝缘电阻降低
    - 解决方法: 检查连接器是否受到污染或损伤,必要时清洁或更换连接器。
    - 问题3: 耐压性能下降
    - 解决方法: 检查是否有外部因素影响(如环境湿度),必要时采取适当的防护措施。

    总结和推荐


    HJST 的 Radial Tape XA Connector 在可靠性、耐用性和适用性方面表现出色,适合广泛的应用场景。由于其优越的性能和高性价比,我们强烈推荐这一产品。对于需要高可靠性和稳定性的应用,这款连接器是一个理想的选择。

XARP-06V参数

参数
排数 1
触头端接 压接
针脚数 6pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
长*宽*高 17.3mm(长度)*8mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XARP-06V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XARP-06V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XARP-06V XARP-06V数据手册

XARP-06V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.23
100+ ¥ 0.21
500+ ¥ 0.19
1000+ ¥ 0.175
5000+ ¥ 0.165
库存: 3282
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.23
直接购买
加入购物车
