BM03B-GVHS-TB(LF)(SN)

厂牌: JST
产品描述: Header,Latch Holder 1.25mm 1 3pin 1A 锡 贴片安装
供应商型号: JY-BM03B-GVHS-TB(LF)(SN)
供应商: 云汉优选
标准整包数: 1

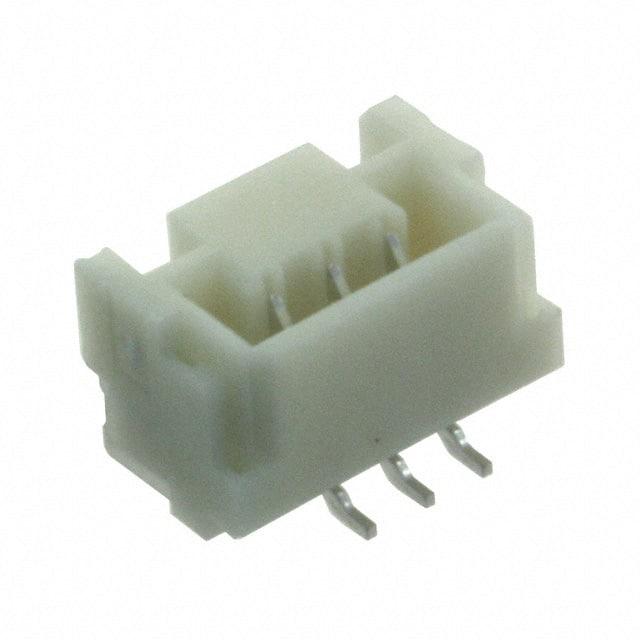

JST 矩形连接器 - 针座 - 公插针 BM03B-GVHS-TB(LF)(SN)

BM03B-GVHS-TB(LF)(SN)概述

    GVH Connector:紧凑型高可靠性电子连接器

    产品简介


    GVH 连接器是一种设计用于实现可靠和高效连接的电子元件。其独特的 1.25mm 接触间距(pitch)使其特别适用于需要紧凑布局的应用场景。该系列连接器通过独特的“侧插式”(side entry)和“侧馈式”(side feed)设计,为不同场合提供了灵活性,特别适合用于需要灵活布线的应用。
    GVH连接器广泛应用于消费电子、工业自动化、电信设备及医疗设备等领域,尤其是在需要高度紧凑空间布置的场合。其结构设计确保了安装简便,同时具备出色的机械强度和耐用性。

    技术参数


    - 电流容量:1.0安培(AC/DC)
    - 电压等级:50伏特(AC/DC)
    - 工作温度范围:-25℃ 至 +85℃(包含施加电流时产生的温升)
    - 接触电阻:初始值 30毫欧姆,环境测试后 50毫欧姆
    - 绝缘电阻:最小 100兆欧姆
    - 耐压:500伏特交流电压/分钟
    - 适用导线:导体直径 0.13mm 至 0.20mm(对应 AWG #30 至 #26)
    - 绝缘外径:0.8mm 至 1.0mm
    - 材料:PBT(聚对苯二甲酸丁二醇酯),UL94V-0,自然色

    产品特点和优势


    GVH连接器的主要特点是其紧凑的设计和广泛的适用性。它们不仅提供卓越的机械强度,还具备良好的电气性能,如低接触电阻和高绝缘强度。此外,该系列连接器采用“侧插式”设计,有助于简化装配过程并提高生产效率。
    GVH连接器特别适用于需要节省空间且必须保持高可靠性的应用场合。例如,在消费电子产品、工业控制板和医疗设备中,这些连接器因其可靠性和紧凑尺寸而备受青睐。

    应用案例和使用建议


    GVH连接器在各种场景中得到了广泛应用,特别是在工业控制和消费电子领域。一个典型的应用实例是在机器人控制器内部,这些控制器需要在非常有限的空间内实现复杂的数据交换。由于GVH连接器的紧凑设计,它们能够被集成到这些控制器中,从而节省空间并确保可靠的信号传输。
    使用建议:
    - 确保所使用的导线符合GVH连接器规定的规格,以确保最佳性能。
    - 在安装过程中仔细检查连接器和插座之间的匹配度,避免过度插拔导致损坏。
    - 针对外部使用或要求高可靠性的应用场合,优先选择磷青铜材料的产品,以提高连接器的耐久性。

    兼容性和支持


    GVH连接器与市场上其他标准组件具有良好的兼容性,便于集成到现有的设计中。同时,制造商JST提供了全面的技术支持,包括详细的产品说明和技术咨询,以帮助客户解决安装和使用过程中的任何问题。

    常见问题与解决方案


    1. 问题:连接器的电流容量能否满足我的应用需求?
    - 解决方案:请参考技术手册,确认GVH连接器的最大电流容量是否符合您的应用需求。如果需要更大的电流容量,可能需要考虑使用更高级别的连接器。
    2. 问题:如何正确安装GVH连接器?
    - 解决方案:详细阅读技术手册中的安装指南,严格按照步骤操作。若需更多帮助,可联系JST获取技术支持。
    3. 问题:是否有适用于高湿度或高温环境的版本?
    - 解决方案:确认产品型号是否具有特定的防护等级或材料规格以适应特殊环境。JST可以提供定制服务来满足特殊应用的需求。

    总结和推荐


    GVH连接器凭借其紧凑设计、高可靠性以及广泛的应用领域,成为了一款优秀的电子元件。尤其适合在需要高度紧凑空间布置和可靠连接的场合下使用。对于需要精确匹配连接需求的工程师和设计师而言,GVH连接器是一个值得信赖的选择。总体而言,强烈推荐将GVH连接器用于那些追求高性能和可靠性的项目中。

BM03B-GVHS-TB(LF)(SN)参数

参数
触头镀层厚度 - 配接 -
针脚数 3pin
防护等级 -
颜色 -
排数 1
类型 Header,Latch Holder
间距-配接 1.25mm
额定电流 1A
触头镀层 - 配接
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BM03B-GVHS-TB(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM03B-GVHS-TB(LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST BM03B-GVHS-TB(LF)(SN) BM03B-GVHS-TB(LF)(SN)数据手册

BM03B-GVHS-TB(LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.4796
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.47
直接购买
加入购物车
