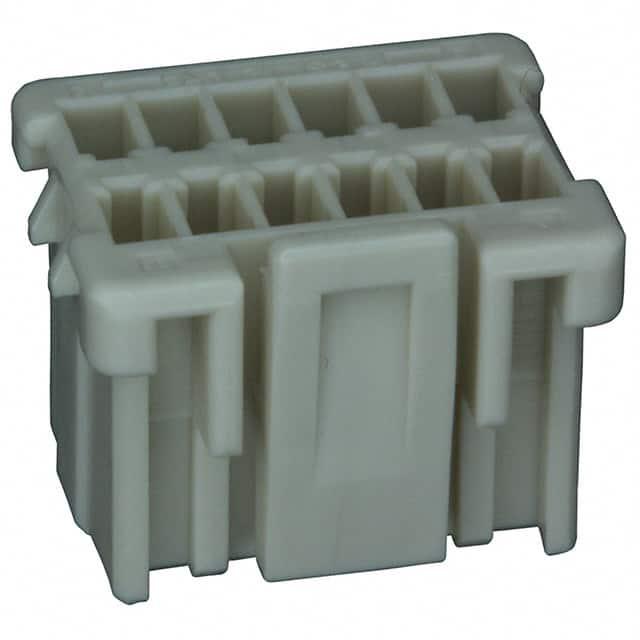

PNDP-12V-Z

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 2 12pin Female Socket 压接 乳白色 导线安装,自由悬挂,通孔安装
供应商型号: PNDP-12V-Z
供应商: 国内现货
标准整包数: 500
JST 矩形连接器 - 外壳 PNDP-12V-Z

PNDP-12V-Z概述

    PND连接器:高密度分离式端子的技术手册

    产品简介


    PND连接器是一种高密度的浸入式端子,专为线对板连接设计。具有优秀的可操作性、强大的外部力承受能力和安全锁定装置。这款连接器适用于多种电气和电子设备中,尤其是在需要高效且可靠连接的应用场合。

    技术参数


    - 电流等级: 3 A AC/DC (AWG #22)
    - 电压等级: 250 V AC/DC
    - 温度范围: -25℃至+85℃(包括电流应用时的温升)
    - 接触电阻:
    - 初始值: ≤10 mΩ
    - 环境测试后: ≤20 mΩ
    - 绝缘电阻: ≥1,000 MΩ
    - 耐压能力: 800 VAC/分钟
    - 适用导线: 导体尺寸: AWG #28 至 #22,绝缘外径: 0.76 至 1.5 mm

    产品特点和优势


    - 优越的操作性:低插入力,确保简便的安装。
    - 外部力抗性:设计有可靠的锁定机制,能有效抵抗意外的外部力。
    - 防逆向插入和错误插入:独特的反向插入和错配插入防护设计。
    - 高密度:紧凑的设计使接线更加密集。
    - 极化插销:防止接插件的误插。

    应用案例和使用建议


    PND连接器广泛应用于家用电器、通信设备和汽车电子等领域。例如,在智能电视和工业控制系统中,PND连接器可用于内部电路连接,保证信号传输的稳定性和可靠性。
    使用建议:
    1. 正确选择线缆:根据适用导线的要求选择合适的导线。
    2. 注意环境温度:使用过程中应注意环境温度,避免超出规定的工作温度范围。
    3. 定期检查:定期检查连接器是否稳固,以确保长期可靠的运行。

    兼容性和支持


    PND连接器完全符合RoHS2标准,与各种线缆和电路板有良好的兼容性。制造商提供了详尽的技术文档和支持,包括《终端和连接器处理注意事项》。

    常见问题与解决方案


    - 问题: 插入力过大?
    - 解决方案: 确保使用正确型号的线缆,并检查连接器是否已正确安装。

    - 问题: 连接不稳定?
    - 解决方案: 检查锁扣是否已正确锁定,并确认连接器是否与电缆尺寸匹配。

    总结和推荐


    PND连接器凭借其优异的性能和多样化的应用场景,在市场中具备很强的竞争力。其高密度设计和出色的稳定性使其成为众多电气设备的首选连接器之一。强烈推荐使用PND连接器,特别是在需要高可靠性的环境中。
    通过上述分析,可以看出PND连接器不仅具备优良的电气性能,还在耐用性和可靠性方面表现出色,能够满足不同应用场景的需求。

PNDP-12V-Z参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 12pin
类型 Latch Lock,Receptacle
颜色 乳白色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

PNDP-12V-Z厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PNDP-12V-Z数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST PNDP-12V-Z PNDP-12V-Z数据手册

PNDP-12V-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.854
库存: 20000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 427
