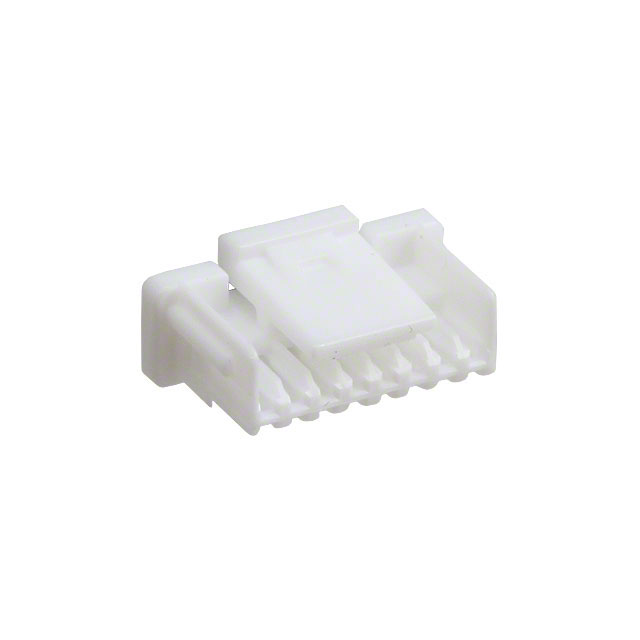

NSHR-08V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 8路, 1mm节距, 1行
供应商型号: 26M-NSHR-08V-S
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 NSHR-08V-S

NSHR-08V-S概述

    NSH 系列可分离压接型连接器技术手册

    产品简介


    NSH系列连接器是一种具有0.5至0.8mm绝缘皮直径,适用导线截面积为0.032mm²到0.08mm²(相当于AWG 32至28号)的1.0mm间距可分离压接型连接器。它们通过一个安全锁定结构实现稳固的电气连接,并且能够提供清晰的插接确认声音。NSH系列连接器广泛应用于消费电子、工业自动化、通信设备等领域,尤其适合那些需要高可靠性和易于装配的场合。

    技术参数


    | 参数 | 值 |
    | : | :-: |
    | 电流额定值 | 1.0 A AC/DC(适用于AWG 28) |
    | 电压额定值 | 50 V AC/DC |
    | 工作温度范围 | -25°C 到 +85°C |
    | 接触电阻 | 初始值 ≤ 30 mΩ;环境测试后 ≤ 50 mΩ |
    | 绝缘电阻 | ≥ 100 MΩ |
    | 耐压值 | 500 VAC/分钟 |
    | 导线尺寸 | 0.4mm 至 0.8mm 绝缘外径 |

    产品特点和优势


    1. 低插入力设计:NSH系列连接器采用低插入力设计,使得连接操作更为轻松简便。
    2. 优异的电气性能:具备卓越的接触稳定性和耐久性,确保在复杂工作环境中长期可靠运行。
    3. 环境适应性强:能够在广泛的温度范围内工作,并通过严格的环境测试验证。
    4. 安全锁定机制:独特的安全锁定设计可以防止意外断开,提高系统整体安全性。
    5. 明确的连接确认:提供清晰的插接声音,方便使用者确认连接状态。

    应用案例和使用建议


    NSH系列连接器适用于各种应用场景,如家用电器、医疗设备、工业控制系统等。对于希望提升系统连接可靠性的项目,建议优先考虑使用NSH系列连接器。此外,在实际安装过程中,应注意遵循制造商提供的具体安装指南和注意事项,以确保最佳性能和延长使用寿命。

    兼容性和支持


    NSH系列连接器支持多种不同类型的导线,并与市场上主流的焊接机和压接工具兼容。厂商提供详尽的技术文档和技术支持服务,帮助客户解决使用过程中可能遇到的问题。为了获得最佳效果,请联系JST获取更详细的产品规格和技术资料。

    常见问题与解决方案


    1. 问题:连接器无法正确锁紧
    - 解决方案:检查连接器是否有异物阻塞,或者尝试重新清洁接触点并按正确方式插入。
    2. 问题:接触不良导致信号中断
    - 解决方案:确认导线正确压接到位,必要时更换新的压接工具或调整压接力度。
    3. 问题:接触电阻过大
    - 解决方案:检查接触面是否氧化,使用酒精棉球轻轻擦拭接触部位后再重新连接。

    总结和推荐


    NSH系列连接器凭借其出色的性能、可靠的连接能力和广泛的适用性,在众多领域表现出色。如果您正在寻找一种能够在恶劣环境下保持高可靠性且便于操作的连接解决方案,NSH系列连接器无疑是一个值得信赖的选择。强烈推荐给需要高性能、高可靠性的工程应用。

NSHR-08V-S参数

参数
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 8pin
类型 Latch Lock,Receptacle
长*宽*高 10mm*4.2mm*6.2mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

NSHR-08V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

NSHR-08V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST NSHR-08V-S NSHR-08V-S数据手册

NSHR-08V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
