B16B-PH-SM4-TB

厂牌: JST
产品描述: Detent Lock,Header 2mm 1 16pin 2A 锡 贴片安装 35.95mm(长度)*7mm(高度)
供应商型号: B16B-PH-SM4-TB
供应商: 国内现货
标准整包数: 1

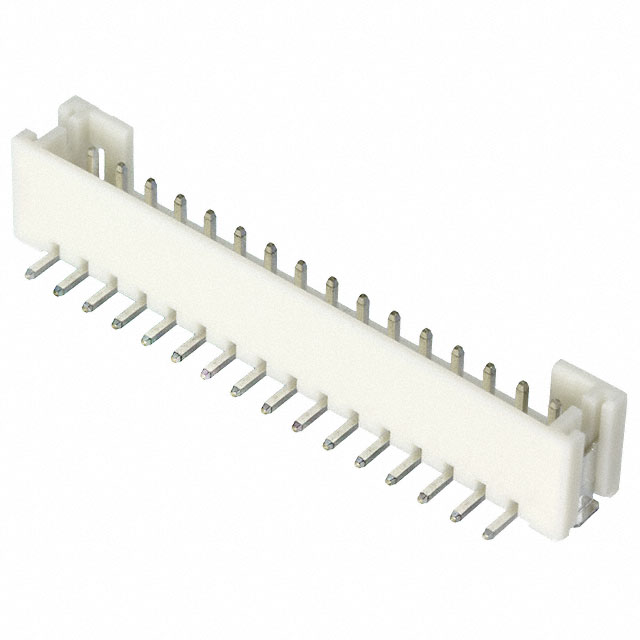

JST 矩形连接器 - 针座 - 公插针 B16B-PH-SM4-TB

B16B-PH-SM4-TB概述

    PH CONNECTOR 技术手册

    1. 产品简介


    PH CONNECTOR 是一种专为内部线缆与印刷电路板(PCB)的高密度连接设计的2.0毫米间距接插件。它采用可断开式压接结构,并且适用于SMT(表面贴装技术)组装。该接插件具有薄型、低轮廓的特点,在安装后高度为8.0毫米,宽度为4.5毫米。PH CONNECTOR 紧凑、可靠且成本低廉,广泛应用于各类电子设备中。

    2. 技术参数


    - 电流额定值:2A AC, DC(AWG #24)
    - 电压额定值:100V AC, DC
    - 温度范围:-25°C 至 +85°C(包括施加电流量时的温升)
    - 接触电阻:初始值≤10mΩ,环境测试后≤20mΩ
    - 绝缘电阻:最小1,000MΩ
    - 耐压值:800V AC/分钟
    - 适用电线:AWG #32 至 #24
    - 适用PCB厚度:0.8 至 1.6mm
    - 材料和镀层:磷青铜,锡镀层(回流焊处理)

    3. 产品特点和优势


    - 可靠的接触:确保电连接的稳定性和可靠性。
    - 完全遮蔽的头部:提高接插件的耐用性和安全性。
    - PCB固定机制:增强机械稳定性,确保长期使用不会松动。
    - SMT型号:适合自动装配,提高生产效率。

    4. 应用案例和使用建议


    - 内部线缆连接:用于各种设备内部的线路连接,如手机、计算机和其他电子产品。
    - 高密度布线:适用于需要紧凑布局的应用,例如笔记本电脑和平板电脑。
    - 焊接侧安装:适用于通过孔焊接方式安装到PCB上。
    - 使用建议:在进行焊接前,请确认PCB孔尺寸是否合适。如果使用硬质材料制作PCB,建议适当增加孔径。

    5. 兼容性和支持


    - 兼容性:该接插件与JST品牌的其他产品兼容。
    - 厂商支持:JST提供详细的技术支持和维护服务,包括定制和特殊要求。

    6. 常见问题与解决方案


    - 问题1:焊接时出现冷焊。
    - 解决方案:确保焊接温度和时间符合制造商的要求,且焊接过程中不要震动。
    - 问题2:接触不良。
    - 解决方案:检查接触面是否清洁无损,确保电线正确插入接插件。
    - 问题3:安装不稳固。
    - 解决方案:检查PCB固定机制是否已正确安装并牢固固定。

    7. 总结和推荐


    综上所述,PH CONNECTOR是一款可靠、高效且适用于多种应用场景的接插件。其高密度连接能力和优异的电气性能使其成为各种电子设备的理想选择。如果您需要紧凑而稳定的内部线路连接解决方案,强烈推荐使用PH CONNECTOR。建议您联系JST获取更多技术支持和定制服务,以确保最佳使用效果。

B16B-PH-SM4-TB参数

参数
颜色 -
触头镀层 - 配接
类型 Detent Lock,Header
间距-配接 2mm
针脚数 16pin
触头镀层厚度 - 配接 -
防护等级 -
额定电流 2A
排数 1
长*宽*高 35.95mm(长度)*7mm(高度)
安装方式 贴片安装
包装方式 卷带包装
