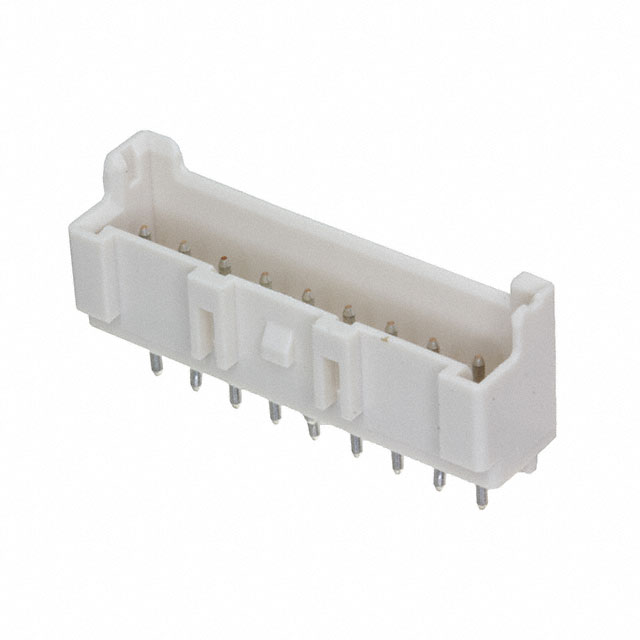

B09B-XASK-1-A

产品分类: 圆形连接器
厂牌: JST
产品描述: Header,Locking Ramp 焊盘 9pin Polyamide 6/6 3A 锡 通孔安装 25mm(长度)*6.4mm(高度)
供应商型号: JY-B09B-XASK-1-A
供应商: 云汉优选
标准整包数: 1
JST 圆形连接器 B09B-XASK-1-A

B09B-XASK-1-A概述


    产品简介


    XA Connector 是一种专为自动板载安装设计的2.5毫米间距可拆卸压接式连接器。其独特的设计使连接器不仅具有可靠的锁定装置,还采用了防焊裂材料,确保了低插入力和导线适用性。此外,其插入引导机制使得在组装过程中更加便捷。XA Connector广泛应用于各类电子产品,特别是在需要高可靠性和稳定性的电路连接场合中。

    技术参数


    - 电流等级: 3A AC DC (AWG #22, #20)
    - 电压等级: 250V AC DC
    - 温度范围: -25°C 至 +85°C(包含施加电气电流后的温升)
    - 接触电阻: 初始值 ≤ 10mΩ;环境测试后 ≤ 20mΩ
    - 绝缘电阻: ≥ 1,000 MΩ
    - 耐压强度: 1,000 VAC/分钟
    - 适用导线: AWG #28 至 #20
    - 适用PCB厚度: 1.6 mm

    产品特点和优势


    1. 可靠的锁定装置: 确保连接器在应用中的稳定性和可靠性。
    2. 防焊裂材料: 有效减少焊接过程中的裂缝风险,提高产品的寿命。
    3. 低插入力: 使得导线的插入和拔出更加方便,减少操作难度。
    4. 插入引导机制: 简化装配流程,提升生产效率。
    5. 适用自动化设备: 可用于自动板载安装机器,适合大规模生产需求。

    应用案例和使用建议


    XA Connector 适用于广泛的电子设备,例如智能家居、工业控制系统和通信设备等。由于其出色的性能和便捷的操作特性,它在多导线的应用场景中尤为合适。为了进一步提升产品的性能,建议在使用时注意以下几点:
    1. 正确选择适用的导线: 根据手册提供的AWG范围选择合适的导线,以保证连接的可靠性和稳定性。
    2. 保持装配精度: 在装配过程中,注意确保每个连接器的位置准确无误,避免因装配不当导致的接触不良问题。
    3. 避免过热环境: 高温环境可能会影响连接器的性能,建议在使用时尽量避开极端高温区域。

    兼容性和支持


    XA Connector 与标准的自动装配机高度兼容,可以大大提升生产效率。此外,JST公司提供全面的技术支持和售后服务,帮助客户解决任何使用过程中遇到的问题。对于需要特殊配置或定制产品的客户,可以联系JST获取详细信息。

    常见问题与解决方案


    1. 问题:如何判断连接器是否安装正确?
    - 解决方案: 可通过目视检查和轻拉导线来验证连接器的稳固性。如果导线牢固且不易脱落,则说明连接器安装正确。
    2. 问题:连接器的使用寿命有多长?
    - 解决方案: 正常使用条件下,XA Connector 的预期使用寿命可达数千次插拔。为了延长使用寿命,建议定期检查并维护连接器。
    3. 问题:如何处理连接器松动的问题?
    - 解决方案: 如果发现连接器松动,首先确认是否正确选择了符合规格的导线。其次,检查连接器是否有机械损伤,必要时更换新的连接器。

    总结和推荐


    总体而言,XA Connector 以其可靠的锁定机制、防焊裂材料以及低插入力等显著优势,在众多应用中表现出色。无论是自动化生产线还是手工装配,这款连接器都展示了其卓越的功能和稳定的性能。因此,强烈推荐在需要高可靠性连接的场合使用XA Connector。

B09B-XASK-1-A参数

参数
额定电流 3A
外壳材料 Polyamide 6/6
针脚数 9pin
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 -
端接 焊盘
长*宽*高 25mm(长度)*6.4mm(高度)
安装方式 通孔安装
应用等级 工业级
包装方式 散装

B09B-XASK-1-A厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B09B-XASK-1-A数据手册

厂牌 PDF简要描述 下载
JST 圆形连接器 JST B09B-XASK-1-A B09B-XASK-1-A数据手册

B09B-XASK-1-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
