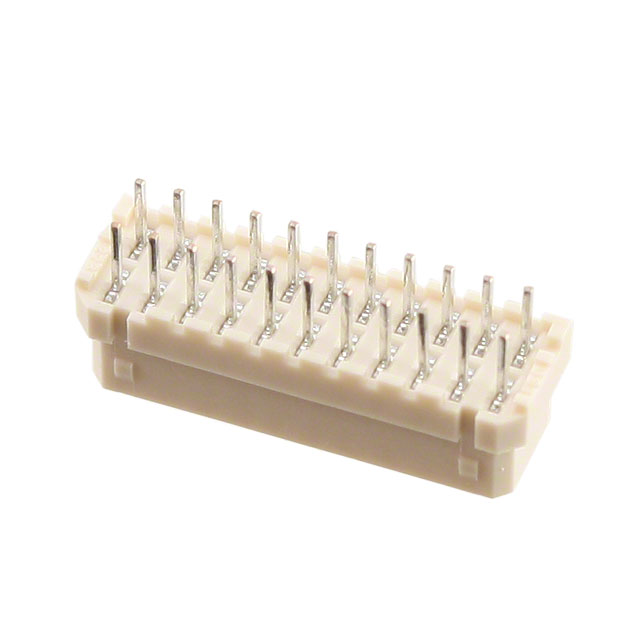

22R-JED

厂牌: JST
产品描述: 2 1A 通孔安装 14.7mm(长度)
供应商型号: 22R-JED
供应商: 国内现货
标准整包数: 500
JST 矩形连接器 - 针座 - 插座/母插口 22R-JED

22R-JED概述


    产品简介


    本产品是一款紧凑型双排式板对板连接器,间距为1.25毫米。它广泛应用于需要高可靠性的各种电子设备中,如消费电子、通信设备、汽车电子系统等。这款连接器采用双侧高压接触和锁紧机构,确保在严苛环境下也能保持稳定的电气连接。

    技术参数


    - 电流等级:1.0安培(交流/直流)
    - 电压等级:50伏特(交流/直流)
    - 温度范围:-25°C 至 +85°C(包含电气负荷引起的温升)
    - 接触电阻:初始值≤20毫欧,环境测试后≤40毫欧
    - 绝缘电阻:最小值300兆欧
    - 耐压强度:500伏特交流(1分钟)
    - 适用PCB厚度:0.8至1.0毫米

    产品特点和优势


    该连接器具有以下显著特点和优势:
    - 紧凑设计:1.25毫米间距的小巧结构,非常适合现代电子设备空间有限的要求。
    - 高可靠性:双侧高压插针和锁紧机构的设计,即使在强烈振动或冲击下也能保持连续性和稳定性。
    - 防误插设计:带有屏蔽套管的极化头部,防止插接时错误插入或损坏插座壳体,保证了高可靠性。
    - 材料与制造工艺:插针采用黄铜并经过锡电镀处理(回流焊接),壳体采用玻璃填充尼龙PA 66,UL94V-0级阻燃,符合RoHS标准。

    应用案例和使用建议


    根据手册描述,这款连接器适合用于各种小型电子设备中。例如,在智能手机中,用于不同PCB之间的信号传输;在智能家居设备中,用于内部各电路模块之间的电气连接。使用时应注意:
    - 确保焊接时的PCB布局和孔径尺寸符合规范,以避免不良焊点和误插入。
    - 在安装过程中,确保母板固定方式独立于连接器本身,以免影响连接的可靠性。

    兼容性和支持


    此款连接器支持常见的PCB厚度(0.8至1.0毫米),可广泛应用于不同的电子设备中。对于更具体的技术问题和定制需求,建议联系制造商JST获取详细的支持和技术指导。

    常见问题与解决方案


    1. 问题:连接器在高温环境中运行出现故障。
    - 解决方案:检查温度范围参数(-25°C至+85°C),确保应用环境温度在该范围内。
    2. 问题:接触电阻过高。
    - 解决方案:确保插针和插座清洁,无灰尘和氧化物。如果仍然存在问题,可以尝试更换新的连接器。

    总结和推荐


    总体来看,这款1.25毫米间距的双排式板对板连接器具有体积小、可靠性高、易于安装等显著优点。它在许多应用场合中表现出色,能够满足现代电子设备对于高密度、高可靠性的要求。我们强烈推荐这款产品给需要高质量板对板连接解决方案的设计师和工程师。

22R-JED参数

参数
间距-配接 -
针脚数 -
触头镀层 - 配接 -
类型 -
防护等级 -
颜色 -
额定电流 1A
触头镀层厚度 - 配接 -
排数 2
长*宽*高 14.7mm(长度)
安装方式 通孔安装
包装方式 散装
