首页  >  产品百科  >  XLP-03V

XLP-03V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Connector 1
供应商型号: 14M-XLP-03V
供应商: 云汉优选
标准整包数: 1

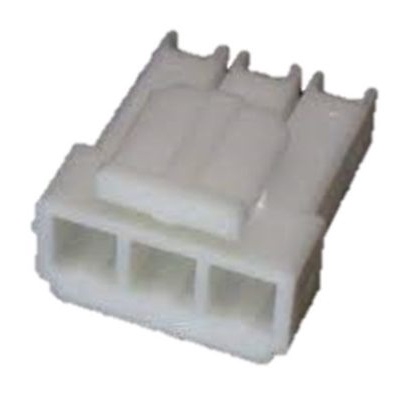

JST 矩形连接器 - 外壳 XLP-03V

XLP-03V概述

    XL Connector 技术手册

    1. 产品简介


    XL Connector 是一款5.0毫米间距的可分离式压接连接器,由JST公司研发。这些连接器以其可靠的结构、简易的接触插入方式和多种连接方式而著称,适用于各种电动设备、自动售货机及办公自动化设备。XL Connector 的设计结合了JST已验证的VH和SM系列连接器的技术,旨在为客户提供更可靠、更高效的连接解决方案。

    2. 技术参数


    - 电流额定值: 10A(交流/直流)
    - 电压额定值: 150V(交流/直流)
    - 温度范围: -25°C 至 +90°C(包括电流产生的温升)
    - 接触电阻: 初始值≤7mΩ,环境测试后≤10mΩ
    - 绝缘电阻: ≥1,000MΩ
    - 耐压强度: 1,500V(交流/分钟)
    - 适用导线: AWG #26 至 #16
    - 适用PC板厚度: 1.6mm
    - 符合RoHS标准

    3. 产品特点和优势


    XL Connector 的主要特点是其可靠性高、易于安装且兼容性强。它们采用盒形触点设计,能够提供稳定的电气连接。此外,这些连接器支持两种不同的连接方式,使得其在复杂多变的应用环境中具有更强的适应能力。

    4. 应用案例和使用建议


    XL Connector 在多个领域中得到广泛应用,例如:
    - 电动设备
    - 自动售货机
    - 办公自动化设备
    为了确保最佳性能,建议在使用时遵循以下几点:
    - 避免将超过单个电路额定电流的电流并联分流,以防止电流不平衡或其他问题。
    - 使用符合规格的导线和PC板。

    5. 兼容性和支持


    - 兼容性: XL Connector 可以与各种不同类型的电子设备和配件兼容。
    - 支持: JST 提供详尽的技术支持文档和专业咨询,帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题1: 接触不良
    - 解决方案: 检查接触表面是否有污垢或氧化物,清洁后重新连接。

    - 问题2: 导线断裂
    - 解决方案: 确保导线正确插入并稳固,避免过度弯曲或受力。

    7. 总结和推荐


    总体而言,XL Connector 是一款高性能、高可靠性的连接器,特别适合在电动设备、自动售货机和办公自动化设备中使用。它提供了出色的电流承载能力和广泛的温度适应范围,同时保持了良好的电气性能和机械稳定性。强烈推荐使用XL Connector 作为您的项目中的连接解决方案。

XLP-03V参数

参数
排数 1
触头端接 -
针脚数 -
类型 Connector
颜色 -
触头类型 -
紧固类型 -
零件状态 在售

XLP-03V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XLP-03V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XLP-03V XLP-03V数据手册

XLP-03V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6666
10+ ¥ 0.6554
30+ ¥ 0.5184
100+ ¥ 0.437
300+ ¥ 0.3999
500+ ¥ 0.3703
库存: 816
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 0.66
直接购买
加入购物车
