BM12B-SRSS-TB

厂牌: JST
产品描述: 12pin 1mm 1 Header,Push-Pull 1A 锡 乳白色 贴片安装 14mm(长度)*3.6mm(高度)
供应商型号: 26M-BM12B-SRSS-TB
供应商: 云汉优选
标准整包数: 1

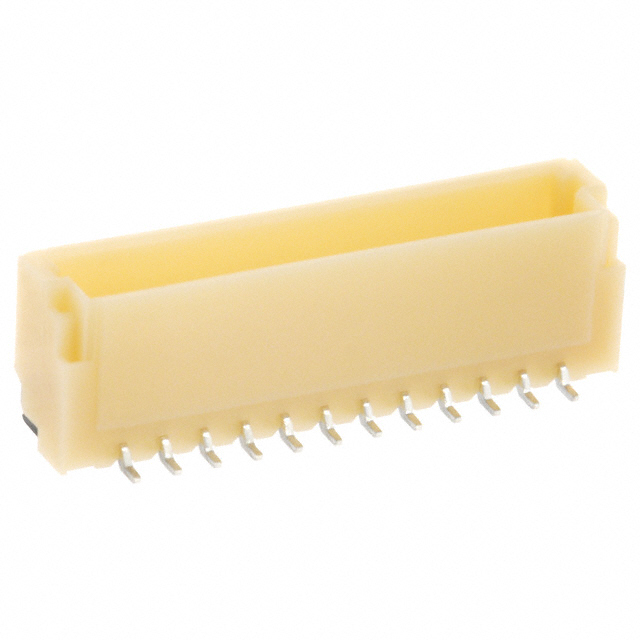

JST 矩形连接器 - 针座 - 公插针 BM12B-SRSS-TB

BM12B-SRSS-TB概述


    产品简介


    JST 9型超紧凑绝缘位移连接器是一款专为高密度、小型化设计需求而开发的电子元器件。它采用了独特的绝缘位移连接技术,能够在非常有限的空间内实现可靠且高效的电连接。主要应用于便携式电子设备、工业自动化、医疗设备以及各种需要高集成度电路板的设计中。

    技术参数


    - 电流额定值:0.7A 直流
    - 电压额定值:50V 直流
    - 温度范围:-25°C 至 +85°C(包括电气负荷引起的温升)
    - 接触电阻:初始值/最大20mΩ;经环境测试后/最大40mΩ
    - 绝缘电阻:最小100MΩ
    - 耐压能力:500V 交流/分钟
    - 适用导线:AWG #30,多股,镀锡退火铜线,绝缘外径0.56mm(0.022英寸)

    产品特点和优势


    - 超紧凑设计:这款连接器采用1.0mm(0.039英寸)的间距和仅3.0mm(0.118英寸)的高度,比传统JST连接器小约61%,适合空间受限的应用。
    - 机器人兼容:设计用于真空拾放机器人的插头具备锁紧功能,没有影响真空吸附设备的孔洞,确保连接器稳定性和高效制造。
    - 双U型槽结构:每个导线均配备两个镀锡槽,确保可靠的电连接。
    - 三点夹持设计:三点绝缘夹持功能加上应力释放装置,能牢固固定导线并保护绝缘位移连接免受损害。

    应用案例和使用建议


    应用案例:
    此连接器广泛应用于智能穿戴设备、手持设备、工业控制面板等需要紧凑型连接解决方案的场合。例如,在医疗监护仪上,它可以实现信号传输的高可靠性。
    使用建议:
    - 在进行焊接操作时,注意控制焊接温度和时间,避免热应力对连接器造成损坏。
    - 安装过程中确保导线正确插入绝缘位移部分,避免虚焊和短路风险。
    - 使用过程中应注意环境温度变化,避免超出产品的工作温度范围。

    兼容性和支持


    该产品适用于多种连接器系统,具有较高的通用性和兼容性。具体兼容性细节可向JST咨询以获取更多技术支持。此外,JST提供了全面的技术文档和支持服务,帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确锁定 | 检查插头和插座是否完全对接,并确保没有异物干扰。 |
    | 接触不良 | 确保导线已正确插入,并重新进行焊接。 |
    | 耐压性能不达标 | 仔细检查所有电气参数,如电流和电压,确认是否超过规定的额定值。 |

    总结和推荐


    JST 9型超紧凑绝缘位移连接器凭借其超紧凑的设计、稳定的机械性能以及广泛的应用范围,是市场上极具竞争力的产品之一。其独特的三防结构、优良的电气特性和高性价比使其成为众多应用的理想选择。我们强烈推荐在需要高密度布线和紧凑设计的应用场景中使用该连接器。

BM12B-SRSS-TB参数

参数
针脚数 12pin
间距-配接 1mm
排数 1
排距 -
额定电流 1A
触头镀层厚度 - 配接 -
防护等级 -
触头镀层 - 配接
颜色 乳白色
类型 Header,Push-Pull
长*宽*高 14mm(长度)*3.6mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

BM12B-SRSS-TB厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM12B-SRSS-TB数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST BM12B-SRSS-TB BM12B-SRSS-TB数据手册

BM12B-SRSS-TB封装设计

查看详情并下载
Symbol
Footprint
3D Model
