首页  >  产品百科  >  WE4-12

WE4-12

产品分类: 端子 - 专用端子
厂牌: JST
产品描述: JST 管型端子 裸端子, 最大线规4mm², 12mm引脚长, 2.8mm引脚直径
供应商型号: WE4-12
供应商: 期货订购
标准整包数: 100
JST 端子 - 专用端子 WE4-12

WE4-12概述


    产品简介

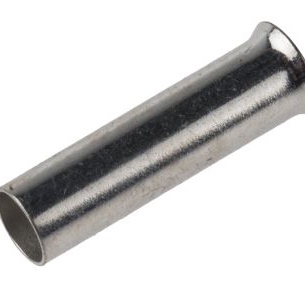

    本产品系列为WE型铜套管(Uninsulated Ferrules),适用于多种电线型号,广泛应用于工业自动化、电力系统及各种机械电气连接等领域。这些铜套管采用高品质电解铜材料,经过镀锡处理,以提高导电性能和耐腐蚀性。

    技术参数


    以下是不同型号铜套管的技术规格和尺寸参数:
    | 型号 | 适用电线 (mm²/AWG) | 外形 | 尺寸 (mm) |

    | WE0.25-5 | 0.25 / 24 | I | 5, 0.8, 0.15, 1.7 |
    | WE0.5-10 | 0.50 / 20 | I | 10, 1.0, 0.15, 2.1 |
    | WE0.75-10 | 0.75 / 18 | I | 10, 1.2, 0.15, 2.3 |
    | WE1-10 | 1.00 / 18 | I | 10, 1.4, 0.15, 2.5 |
    | WE1.5-10 | 1.50 / 16 | I | 10, 1.7, 0.15, 2.8 |
    | WE2.5-10 | 2.50 / 14 | I | 10, 2.2, 0.15, 3.4 |
    | WE4-12 | 4.00 / 12 | I | 12, 2.8, 0.20, 4.0 |
    | WE6-15 | 6.00 / 10 | I | 15, 3.5, 0.20, 4.7 |
    | WE10-15 | 10.0 / 8 | I | 15, 4.5, 0.20, 5.8 |
    | WE16-15 | 16.0 / 6 | I | 15, 5.8, 0.20, 7.5 |
    | WE25-15 | 25.0 / 4 | I | 15, 7.3, 0.20, 9.5 |
    | WE35-18 | 35.0 / 2 | I | 18, 8.3, 0.20, 11.0 |
    | WE50-22 | 50.0 / 1 | I | 22, 10.3, 0.30, 13.0 |
    工作温度:+105°C
    认证标准:符合DIN 46228, part 1标准

    产品特点和优势


    - 高导电性能:采用镀锡电解铜材质,显著提升导电性能。
    - 耐用性强:良好的耐腐蚀性和抗氧化能力,延长使用寿命。
    - 安装简便:结构设计合理,便于快速安装。
    - 广泛适用性:适用于多种电缆型号,具有高度通用性。

    应用案例和使用建议


    这些铜套管广泛应用于各类电器设备、电机、发电机、变压器、电池、断路器、接触器等。例如,在电力系统的接线端子连接中,通过使用合适的铜套管可以有效避免因接触不良导致的过热和故障。
    使用建议:
    - 选择与电线型号匹配的铜套管,确保安装正确无误。
    - 安装时要确保压接工具的压力适中,以保证导电性和机械强度。
    - 在潮湿环境中使用时,建议使用绝缘套管进行防护。

    兼容性和支持


    该系列产品仅通过指定的JST附属机构提供,具体包括:
    - J.S.T. (U.K.) Ltd
    - J.S.T. Belgium N.V.
    - J.S.T. India Liaison Office
    - JST-SouthAfrica.com
    产品供货时间可能会根据型号有所不同,请提前联系官方获取最新信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 压接后套管容易脱落 | 确保压接工具的压力足够 |
    | 镀层出现氧化现象 | 使用适当的保护措施或重新镀锡 |
    | 导电性不佳 | 检查是否使用正确的电线型号 |

    总结和推荐


    综上所述,这些铜套管具备出色的导电性能、高耐用性和广泛的适用范围,非常适合作为工业和电力系统的连接元件。我们强烈推荐这些铜套管作为高质量的选择,特别是在需要高可靠性和长时间稳定运行的应用场合。

WE4-12参数

参数
长*宽*高 12mm(长度)
安装方式 导线安装

WE4-12厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

WE4-12数据手册

厂牌 PDF简要描述 下载
JST 端子 - 专用端子 JST WE4-12 WE4-12数据手册

WE4-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
