首页  >  产品百科  >  B08B-PASK(LF)(SN)

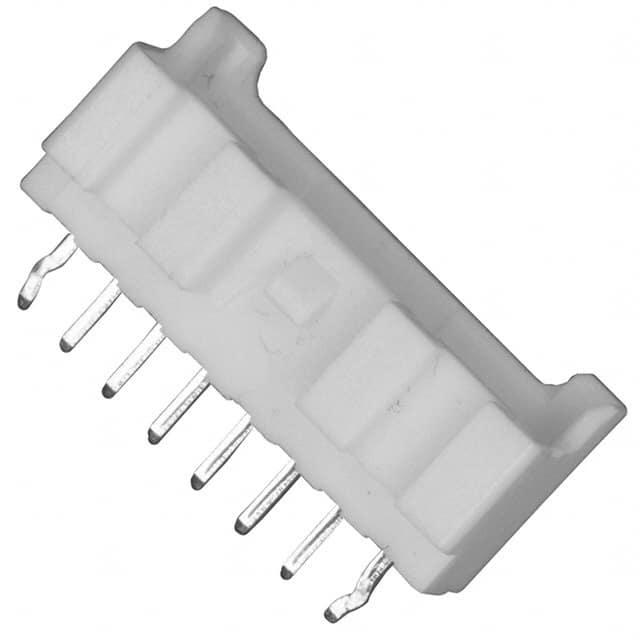

B08B-PASK(LF)(SN)

厂牌: JST
产品描述: Header,Locking Ramp 2mm 1 8pin 3A 锡 白色 通孔安装 18mm(长度)*5.3mm(高度)
供应商型号: J-B08B-PASK(LF)(SN)
供应商: 云汉优选
标准整包数: 20
JST 矩形连接器 - 针座 - 公插针 B08B-PASK(LF)(SN)

B08B-PASK(LF)(SN)概述


    产品简介


    PA系列连接器是基于2.0mm间距的电线对板端子产品,进一步扩展了线对板IDC式PAF连接器和线对线端子式PAL连接器的产品线,以满足复杂线束的要求。该系列产品具有可靠的安全锁定机制,适用于各种复杂的电线连接需求。

    技术参数


    PA 连接器(标准型)
    - 电流额定值:3 A AC/DC(AWG #22)
    - 电压额定值:250 V AC/DC
    - 温度范围:-25°C 至 +85°C(包含电流产生的温升)
    - 接触电阻:初始值≤10 mΩ,经环境测试后≤20 mΩ
    - 绝缘电阻:初始值≥1,000 MΩ
    - 耐压:800 V AC/分钟
    - 适用导线:导体尺寸为AWG #28至#22,绝缘外径为0.76至1.5 mm
    - 适用PCB厚度:1.6 mm
    PA 连接器(带锁紧结构型)
    - 电流额定值:3 A AC/DC(AWG #22)
    - 电压额定值:100 V AC/DC
    - 温度范围:-25°C 至 +85°C(包含电流产生的温升)
    - 接触电阻:初始值≤15 mΩ,经环境测试后≤25 mΩ
    - 绝缘电阻:初始值≥1,000 MΩ
    - 耐压:800 V AC/分钟
    - 适用导线:AWG #26至#22
    PAF 连接器
    - 电流额定值:1.0 A AC/DC(AWG #26)
    - 电压额定值:100 V AC/DC
    - 温度范围:-25°C 至 +85°C(包含电流产生的温升)
    - 接触电阻:初始值≤15 mΩ,经环境测试后≤25 mΩ
    - 绝缘电阻:初始值≥1,000 MΩ
    - 耐压:800 V AC/分钟
    - 适用导线:UL1061(联系JST获取其他UL导线详情)
    - 导体:7根绞合,镀锡退火铜丝
    - 绝缘外径:0.9至1.0 mm
    PAL 连接器
    - 电流额定值:3 A AC/DC(AWG #22)
    - 电压额定值:100 V AC/DC
    - 温度范围:-25°C 至 +85°C(包含电流产生的温升)
    - 接触电阻:初始值≤15 mΩ,经环境测试后≤25 mΩ
    - 绝缘电阻:初始值≥1,000 MΩ
    - 耐压:800 V AC/分钟
    - 适用导线:AWG #28至#22
    - 适用面板厚度:0.5至2.0 mm

    产品特点和优势


    - 安全锁定装置:可靠的锁定机制确保连接器稳固。
    - 互换性:支持插销与IDC座之间的互换。
    - 二次锁定:提供额外的稳定性。
    - 多样化的配线方案:可以根据应用选择合适的配线方式。
    - 高度可靠的接触设计:插入导向机构和压针设计提升了可靠性。
    - 行业首创的IDC锁:独特的锁设计提升了安全性。
    - 金属应变释放:增强了耐用性。
    - 多种安装方式:可根据应用选择带或不带面板锁的安装方式。

    应用案例和使用建议


    这些连接器广泛应用于汽车、工业自动化、消费电子等领域。例如,在汽车行业中,PA系列连接器可以用于电池管理系统、传感器连接等关键部件。使用时应注意遵循“终端和连接器处理注意事项”,并参考相关文档进行安装。建议在高振动环境下使用时加强固定措施以确保稳定性。

    兼容性和支持


    PA系列连接器可与其他同规格的产品兼容,建议在具体应用前确认连接器与设备的兼容性。厂商提供详细的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 连接器松动:检查锁定装置是否已完全锁紧;如果仍然存在问题,考虑更换更高级别的锁定机制。
    2. 导线接触不良:确保导线插入正确,且连接器已按照要求完成焊接或压接操作。
    3. 耐压不足:验证连接器是否符合所需的工作电压要求,并检查连接器是否完好无损。

    总结和推荐


    PA系列连接器以其高效能、高可靠性和多功能性在市场上脱颖而出。它们不仅适合于苛刻的应用环境,还提供了多种配置选项以适应不同的安装需求。强烈推荐在高要求的应用场合中使用这款连接器。同时,考虑到厂商提供的优质支持和服务,PA系列连接器无疑是市场上值得信赖的选择。

B08B-PASK(LF)(SN)参数

参数
类型 Header,Locking Ramp
颜色 白色
针脚数 8pin
额定电流 3A
防护等级 -
间距-配接 2mm
排数 1
触头镀层 - 配接
触头镀层厚度 - 配接 -
长*宽*高 18mm(长度)*5.3mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

B08B-PASK(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B08B-PASK(LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B08B-PASK(LF)(SN) B08B-PASK(LF)(SN)数据手册

B08B-PASK(LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 3.9324
500+ ¥ 1.2552
9000+ ¥ 1.1662
库存: 5775
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 78.64
