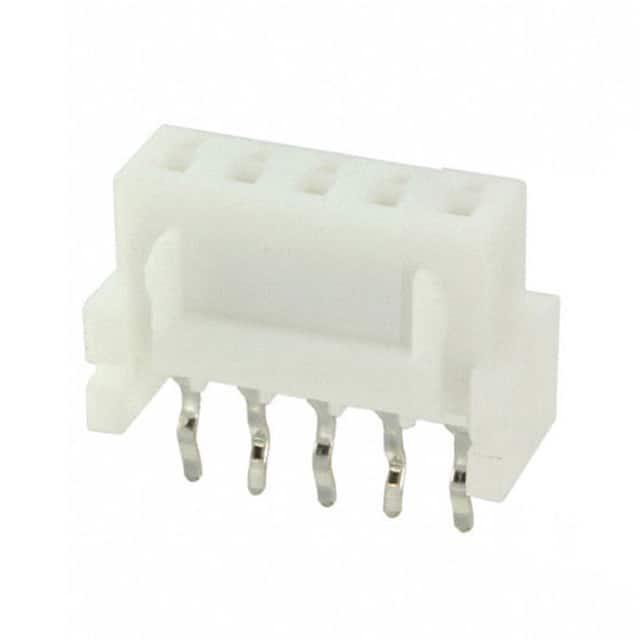

05JQ-BT

厂牌: JST
产品描述: Friction Lock,Receptacle 2.5mm 1 5pin 3A 锡 通孔安装
供应商型号: JY-05JQ-BT
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 针座 - 插座/母插口 05JQ-BT

05JQ-BT概述

    # JQ Connector 技术手册

    产品简介


    JQ连接器是一种2.5mm间距的板对板连接器,适用于PCB(印刷电路板)之间的互联。它具有高接触压力,盒形保护罩,能够在焊接过程中有效抵抗变形,从而保证即使在恶劣条件下也能保持可靠的接触。此外,JQ连接器还支持垂直、水平和并行安装方式,并且具有互换性,使得它们在设计上更加灵活。

    技术参数


    规格
    - 电流等级:交流/直流 3A
    - 电压等级:交流/直流 250V
    - 温度范围:-25°C 至 +85°C(包括电流作用下的温升)
    - 接触电阻:初始值 10mΩ 最大,环境测试后 20mΩ 最大
    - 绝缘电阻:最小 1,000MΩ
    - 耐压能力:1,000V 交流/分钟
    - 适用PCB厚度:1.6mm
    - 符合标准:E60389 认证,LR20812 认证,R50088587
    尺寸与材料
    - 型号:B3B-XH-A, B4B-XH-A, B5B-XH-A, B6B-XH-A, B7B-XH-A, B8B-XH-A, B9B-XH-A, B10B-XH-A, B11B-XH-A, B12B-XH-A, B13B-XH-A, B14B-XH-A, B15B-XH-A, S3B-XH-A-1, S4B-XH-A-1, S5B-XH-A-1, S6B-XH-A-1, S7B-XH-A-1, S8B-XH-A-1, S9B-XH-A-1, S10B-XH-A-1, S11B-XH-A-1, S12B-XH-A-1, S13B-XH-A-1, S14B-XH-A-1, S15B-XH-A-1
    - A/B尺寸:5.0 mm 到 35.0 mm,9.9 mm 到 39.9 mm
    - 材料和表面处理:
    - 触点:磷青铜,锡镀层(回流焊处理)
    - 外壳:PA 66,UL94V-0,天然色

    产品特点和优势


    JQ连接器的主要优势在于其高接触压力、盒形保护罩和可靠锁定机制,这些特性确保了在各种应用环境下的稳定性和可靠性。其独特的互换性设计使安装和替换更加方便快捷,提升了工程效率。此外,JQ连接器能够应对各种恶劣条件,是工业、汽车和消费电子等多个领域的理想选择。

    应用案例和使用建议


    应用案例
    JQ连接器广泛应用于各种电子设备和系统中,如工业控制系统、汽车电子设备、通讯设备和家用电器。例如,在汽车电子系统中,JQ连接器用于连接不同的PCB模块,确保信号传输的稳定性和可靠性。
    使用建议
    - 在安装JQ连接器时,请确保PCB的厚度为1.6mm,并正确使用工具进行焊接,以避免变形。
    - 定期检查连接器的接触电阻和绝缘电阻,确保其正常运行。
    - 避免在超出规定温度范围的情况下使用,以免影响连接器的使用寿命。

    兼容性和支持


    JQ连接器与多种PCB和电子设备兼容,可以轻松集成到现有的系统中。制造商JST提供了详细的技术支持和维护服务,包括文档、技术咨询和售后服务,以帮助用户解决问题和提升系统性能。

    常见问题与解决方案


    问题1:连接器接触不良
    解决方法:检查连接器的接触电阻和绝缘电阻,必要时重新焊接或更换连接器。
    问题2:温度异常升高
    解决方法:确保在规定的温度范围内使用连接器,并采取适当的散热措施。
    问题3:连接器插拔困难
    解决方法:检查插拔工具是否合适,并确保连接器与PCB的接口没有损坏。

    总结和推荐


    JQ连接器凭借其高接触压力、可靠锁定机制和广泛的温度适应性,成为一种高性能的板对板连接器。其互换性设计使其在工程设计和维护方面具有很大的灵活性。强烈推荐使用JQ连接器,特别是对于那些需要稳定可靠连接的应用场景。如果您有任何疑问或需要技术支持,建议联系JST获取更多帮助。

05JQ-BT参数

参数
颜色 -
触头镀层厚度 - 配接 -
防护等级 -
排数 1
额定电流 3A
类型 Friction Lock,Receptacle
针脚数 5pin
间距-配接 2.5mm
触头镀层 - 配接
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

05JQ-BT厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

05JQ-BT数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 插座/母插口 JST 05JQ-BT 05JQ-BT数据手册

05JQ-BT封装设计

查看详情并下载
Symbol
Footprint
3D Model
