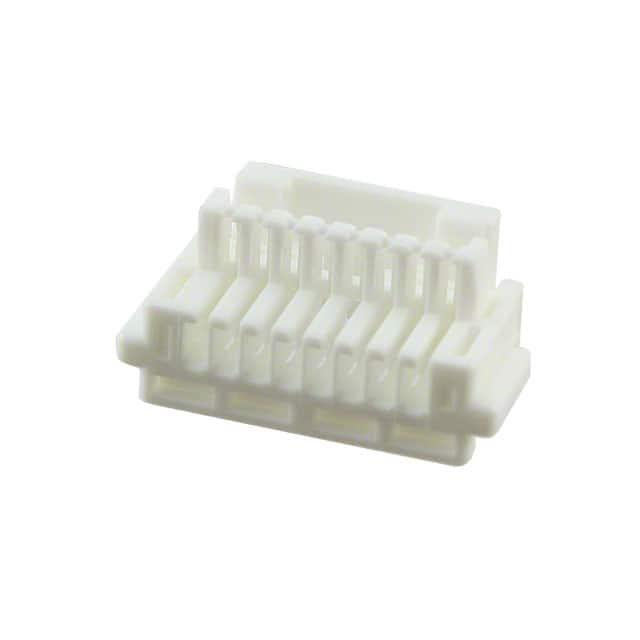

GVHRSF-08V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 1 8pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: Q-GVHRSF-08V-S
供应商: 期货订购
标准整包数: 16000
JST 矩形连接器 - 外壳 GVHRSF-08V-S

GVHRSF-08V-S概述

    GVH Connector 技术手册

    1. 产品简介


    GVH连接器是一款间距为1.25毫米(mm)的可拆卸式压接型连接器,采用侧入式和侧馈式设计,特别适用于紧凑型电路板的设计。其主要用于消费电子、工业控制设备以及通信设备等领域。GVH连接器以其可靠的电气特性和优良的机械性能而著称。

    2. 技术参数


    - 电流等级: 1.0安培(AC, DC),适用于导线尺寸为AWG #26
    - 电压等级: 50伏特(AC, DC)
    - 工作温度范围: -25°C 至 +85°C(包含因电流通过而引起的温度升高)
    - 接触电阻: 初始值 ≤ 30毫欧姆,环境测试后 ≤ 50毫欧姆
    - 绝缘电阻: 最小值为100兆欧姆
    - 耐压强度: 500伏特交流电/分钟
    - 适用导线: 导体尺寸为AWG #30至#26,绝缘外径为0.8至1.0毫米

    3. 产品特点和优势


    GVH连接器的主要优势在于其独特的锁紧结构,能够防止接触变形,并且具备吸气区,适合多种电路配置。该连接器具有出色的可靠性,在恶劣环境下也能保持稳定的工作性能。此外,它还符合RoHS标准,是一种环保型产品。

    4. 应用案例和使用建议


    GVH连接器广泛应用于各种电子设备中,如手持设备、智能穿戴设备、医疗设备和汽车电子等。在实际应用中,推荐根据不同的电路需求选择不同型号的产品。例如,如果需要高可靠性的户外设备,建议选择磷青铜材料的侧馈型产品。此外,在安装时应确保连接器正确插入并锁定,以避免接触不良的情况发生。

    5. 兼容性和支持


    GVH连接器可以与相同布局的GH连接器兼容,安装在同一印刷电路板上。厂商提供详细的安装指南和技术支持,确保客户能够正确使用和维护这些连接器。用户可以通过联系JST获取更多详细信息和定制化服务。

    6. 常见问题与解决方案


    - 问题1: 连接器安装后不稳定。
    - 解决办法: 检查连接器是否完全插入并锁定到位,必要时重新安装。
    - 问题2: 接触电阻过高。
    - 解决办法: 确保连接器与导线之间的压接质量,使用合适的压接工具和工艺。
    - 问题3: 连接器外观损坏。
    - 解决办法: 检查是否有不当的处理或过度施力导致损坏,如有必要,更换新的连接器。

    7. 总结和推荐


    GVH连接器凭借其卓越的电气性能、可靠性和环保特性,成为了许多应用场合的理想选择。无论是在消费电子还是工业控制领域,GVH连接器都能表现出色。因此,强烈推荐该产品用于各类需要高质量连接器的应用场景。

GVHRSF-08V-S参数

参数
触头端接 压接
针脚数 8pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

GVHRSF-08V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

GVHRSF-08V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST GVHRSF-08V-S GVHRSF-08V-S数据手册

GVHRSF-08V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
16000+ ¥ 0.3143
32000+ ¥ 0.3059
库存: 1600000
起订量: 16000 增量: 16000
交货地:
最小起订量为:16000
合计: ¥ 5028.8
