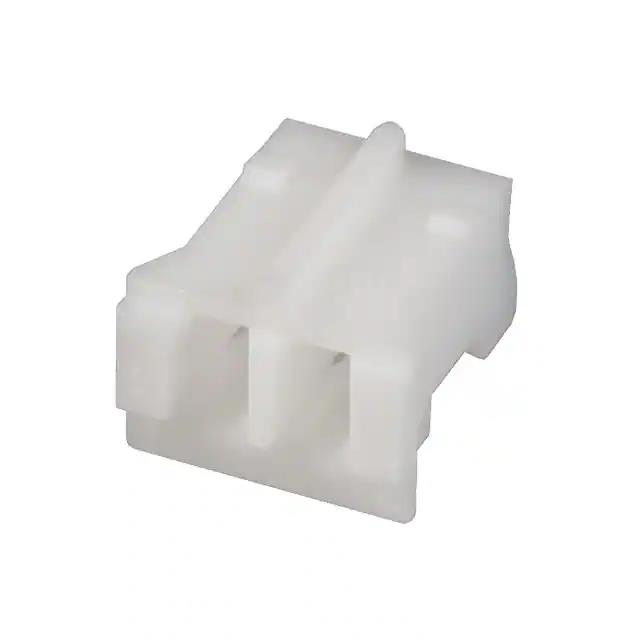

PHR-2-R

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Conn Housing RCP 2 POS 2mm Crimp ST Cable Mount Red Box
供应商型号: PHR-2-R
供应商: 云汉优选
标准整包数: 1000
JST 矩形连接器 - 外壳 PHR-2-R

PHR-2-R概述

    PH CONNECTOR 技术手册

    1. 产品简介


    PH CONNECTOR 是一种高密度连接器,采用2.0mm间距设计,具有可分离式压接结构。它适用于内部线缆与印刷电路板之间的连接,具备低轮廓设计(安装后高度为8.0mm,宽度为4.5mm),非常适合需要紧凑布局的应用场合。这款连接器由JST公司生产,广泛应用于各种电子产品,如通讯设备、消费电子和工业控制等领域。

    2. 技术参数


    以下是PH CONNECTOR的主要技术参数:
    - 电流等级:2A AC, DC(适用AWG #24导线)
    - 电压等级:100V AC, DC
    - 温度范围:-25°C 至 +85°C(包括电气电流引起的温升)
    - 接触电阻:初始值≤10mΩ;环境测试后≤20mΩ
    - 绝缘电阻:最小1,000MΩ
    - 耐电压:800V AC/分钟
    - 适用导线:AWG #32至#24
    - 适用PC板厚度:0.8至1.6mm
    - 材料和镀层:磷青铜,锡镀层(回流处理)

    3. 产品特点和优势


    PH CONNECTOR 的主要特点和优势包括:
    - 可靠的接触:通过完全屏蔽的端子设计保证信号传输的可靠性。
    - 全屏蔽端子:提供额外的机械保护和电磁干扰防护。
    - 印刷电路板固定机制:确保连接器牢固地固定在PC板上。
    - 表面贴装型号(SMT):便于自动化组装,提高生产效率。

    4. 应用案例和使用建议


    PH CONNECTOR 常见的应用场景包括:
    - 通讯设备:用于路由器、交换机等设备内的板间连接。
    - 消费电子:用于手机、平板电脑等便携设备的内部布线。
    - 工业控制:用于自动化设备的传感器和执行器连接。
    使用建议:
    - 在选择导线时,优先考虑AWG #24至#32的导线以确保最佳连接效果。
    - 确保PC板的厚度符合要求,以避免安装问题。
    - 避免过度弯曲导线,以防止接触不良。

    5. 兼容性和支持


    PH CONNECTOR 支持多种类型的连接方式,包括顶入式和侧入式。此外,该产品已获得RoHS认证,符合环保标准。
    - 兼容性:可以与其他标准PCB连接器兼容,方便更换和升级。
    - 支持:JST公司提供详尽的技术支持和售后服务,包括安装指导和故障排除。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:连接器插拔困难。
    - 解决方案:检查导线是否正确插入,尝试重新压接导线。

    - 问题:接触电阻过高。
    - 解决方案:清洁连接器和导线的接触面,确保没有灰尘或氧化物。

    - 问题:连接器温度升高。
    - 解决方案:确保连接器周围有足够的散热空间,必要时可增加散热片。

    7. 总结和推荐


    PH CONNECTOR 是一款可靠且高效的连接器,适用于各种高密度连接需求。其可靠的接触性能、坚固的设计和广泛的适用范围使其成为市场上的一款优秀产品。如果您正在寻找一种既能满足高性能要求又能降低成本的连接解决方案,PH CONNECTOR 将是一个理想的选择。我们强烈推荐这款产品。

PHR-2-R参数

参数
类型 BOARD CONNECTOR
颜色 红色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 -
长*宽*高 5.8mm*4.4958mm*4.5mm
安装方式 导线安装
应用等级 商用级
包装方式 盒装,散装,袋装

PHR-2-R厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PHR-2-R数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST PHR-2-R PHR-2-R数据手册

PHR-2-R封装设计

查看详情并下载
