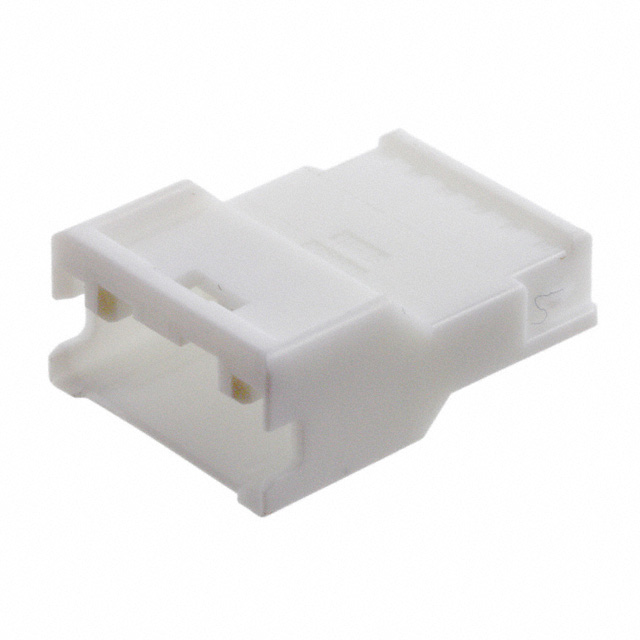

PNIRR-06VF

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 1 6pin Male Pin 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: PNIRR-06VF
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 PNIRR-06VF

PNIRR-06VF概述

    PNI CONNECTOR:2.0 mm Pitch Disconnectable Crimp Style Wire-to-Wire Connectors

    产品简介


    PNI CONNECTOR是一款2.0 mm间距的可拆卸式压接线对线连接器。它具有不完全的防错配机制,确保连接准确无误。该连接器广泛应用于各种需要高可靠性电连接的应用场景,如工业自动化、医疗设备和智能家居系统等领域。

    技术参数


    以下是PNI CONNECTOR的关键技术规格:
    - 电流等级:3 A(AC/DC)(适用于AWG #22)
    - 电压等级:100 V(AC/DC)
    - 工作温度范围:-25°C至+85°C(包含电流导致的温升)
    - 接触电阻:初始值≤15 mΩ;环境测试后≤25 mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压能力:800 VAC/分钟
    - 适用导线规格:AWG #28 至 #22
    - 适用面板厚度:0.5 mm 至 2.0 mm

    产品特点和优势


    PNI CONNECTOR具有以下特点和优势:
    - 惯性锁结构:确保连接稳定可靠。
    - 易于操作的设计:符合人体工学设计,便于手指操作。
    - 安全锁结构:提供额外的安全保障。
    - 多样化的面板安装能力:适用于多种厚度的面板。
    - 二次保留在位机构:进一步增加连接器的稳定性。
    这些特点使得PNI CONNECTOR在严苛的应用环境中表现出色,尤其是在需要频繁插拔且需要高可靠性的场合。

    应用案例和使用建议


    PNI CONNECTOR已在多个行业得到广泛应用。例如,在工业自动化设备中,它用于连接传感器和执行器,确保系统稳定运行。在医疗设备中,它用于连接监测仪器,确保患者数据的实时传输。为了保证最佳性能,建议遵循以下使用建议:
    - 确保导线与连接器的压接质量,避免松动或断开。
    - 定期检查连接器的锁紧状态,确保其始终处于锁定位置。
    - 在安装过程中,确保连接器正确插入面板孔中,以实现最佳机械强度。

    兼容性和支持


    PNI CONNECTOR经过RoHS2合规认证,确保环保无害。此外,它还符合E60389标准,保证了与相关行业规范的兼容性。厂商提供了详细的安装指南和技术文档,用户可以通过官方网站获得进一步的技术支持和服务。

    常见问题与解决方案


    以下是一些常见的使用问题及对应的解决方案:
    - 问题:接触电阻过高
    - 解决方案:检查导线压接是否良好,必要时重新压接或更换导线。
    - 问题:连接器无法正确锁定
    - 解决方案:检查惯性锁是否正确操作,确保锁扣到位。如需更详细指导,请联系厂商技术支持。
    - 问题:绝缘层损坏
    - 解决方案:检查导线绝缘层是否有破损,如有破损,应及时更换导线。

    总结和推荐


    PNI CONNECTOR凭借其坚固的结构、可靠的性能和广泛的应用场景,成为了市场上一款极具竞争力的产品。其高电流承载能力和宽泛的工作温度范围使其特别适合于严苛环境下的应用。强烈推荐给需要高性能连接器的各类项目。
    总之,PNI CONNECTOR是一款值得信赖的高品质连接器,具备优良的性能和广泛的应用前景。无论是工业自动化、医疗设备还是智能家居领域,都是理想的选择。

PNIRR-06VF参数

参数
颜色 自然色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
针脚数 6pin
类型 Latch Lock,Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PNIRR-06VF厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PNIRR-06VF数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST PNIRR-06VF PNIRR-06VF数据手册

PNIRR-06VF封装设计

查看详情并下载
Symbol
Footprint
3D Model
