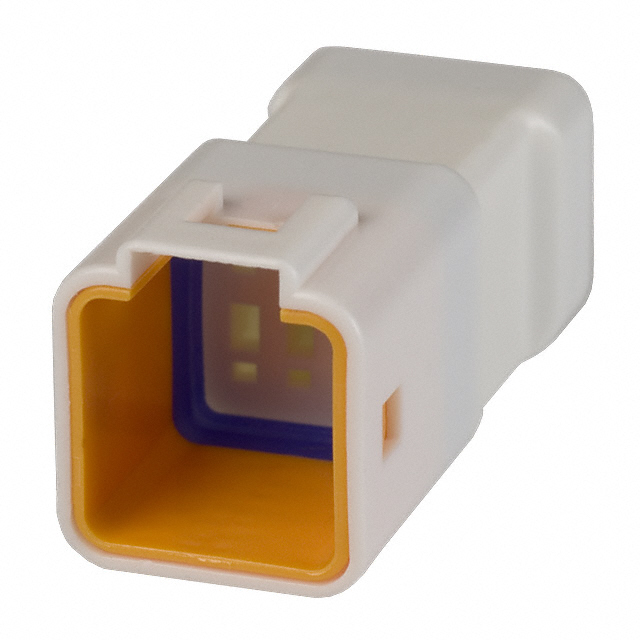

08T-JWPF-VSLE-D

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 8路, 2mm节距, 2行
供应商型号: 08T-JWPF-VSLE-D
供应商: 国内现货
标准整包数: 3000
JST 矩形连接器 - 外壳 08T-JWPF-VSLE-D

08T-JWPF-VSLE-D概述

    JWPF Connector 技术手册解析

    1. 产品简介


    JWPF Connector 是一款专门用于防水需求较高的场合的线对线连接器。其具有高度的防护等级,可确保在恶劣环境下的稳定运行。适用于汽车、工业自动化、家电和消费电子等多个领域的应用。

    2. 技术参数


    - 尺寸规格:接触端子为0.13至0.33mm²(26至22 AWG),绝缘层外径为1.4至1.7mm。
    - 电气特性:
    - 额定电流:3A AC/DC(22 AWG)
    - 额定电压:100V AC/DC
    - 工作温度范围:-55℃至+85℃(含电气电流引起的温升)
    - 接触电阻:初始值 ≤10mΩ,环境测试后 ≤15mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压强度:1,000VAC/分钟
    - 防护等级:符合JIS C 0920 IPX7标准
    - 材料及工艺:
    - 触点材料:Tab contact为磷青铜,表面镀锡(经回流处理);Receptacle contact为铜合金,表面镀锡(经回流处理)
    - 绝缘体材料:PBT,UL94V-0阻燃等级

    3. 产品特点和优势


    JWPF Connector 的核心特点是出色的防水性能和高可靠性。具体表现在:
    - 防水性能:达到JIS C 0920 IPX7标准,能够在完全浸没于水中1米深时保持良好密封性。
    - 结构设计:采用双弹簧结构和内壳锁定设计,提高连接器的稳定性。
    - 高耐温性:能在极端温度条件下正常工作,适用范围广泛。
    - 易于组装:可通过自动压接设备进行高效组装,提高生产效率。

    4. 应用案例和使用建议


    - 汽车电子:适合用作汽车内部电路连接,特别是在涉水区域如发动机舱。
    - 工业自动化:适用于工业控制设备之间的连接,特别是在潮湿或户外环境中。
    - 家电设备:可用于厨房电器如洗碗机等设备中,保证良好的防水效果。
    使用建议:
    - 防水密封:确保所有密封部件完好无损并正确安装,以确保防水性能。
    - 定期检查:在恶劣环境下,建议定期检查连接器是否有损坏或老化迹象。

    5. 兼容性和支持


    - 兼容性:该系列连接器能够与相同型号的接线端子兼容。
    - 支持:联系制造商JST获取详细的技术文档和支持,包括特定应用场景下的安装和维护指导。

    6. 常见问题与解决方案


    - 问题:连接器插入困难。
    - 解决办法:检查触点是否清洁,确保无杂质阻碍插入。
    - 问题:防水性能不佳。
    - 解决办法:确认所有密封部件安装到位,并进行防尘防水检测。

    7. 总结和推荐


    综上所述,JWPF Connector 在防水、高可靠性和宽温范围方面表现出色,适用于各种需要高防护等级的应用场合。我们强烈推荐此款连接器,特别是在需要高度防水性能的项目中。无论是汽车电子还是工业自动化,它都能提供卓越的性能和长久的使用寿命。

08T-JWPF-VSLE-D参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 8pin
类型 Latch Holder,Plug
颜色 自然色
触头类型 Male Pin
长*宽*高 11mm*12.1mm*25.8mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
