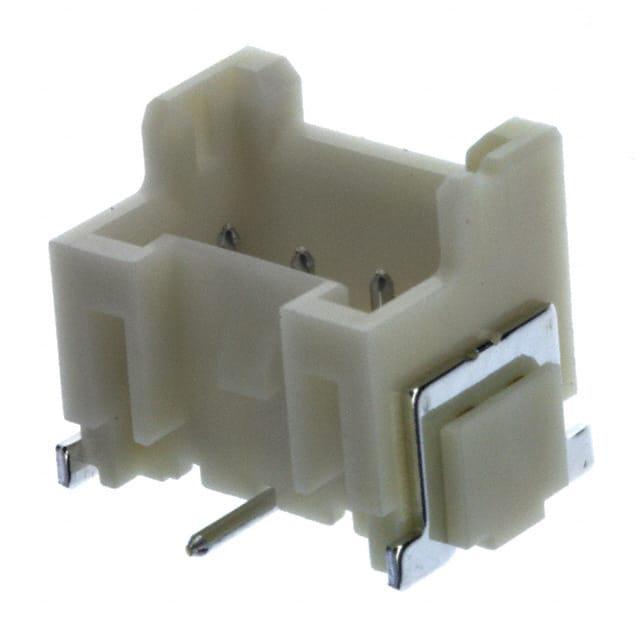

BM03B-XASS-TF(LF)(SN)

产品分类: 圆形连接器
厂牌: JST
产品描述: JST 2.5mm间距3p单排排针 线对板连接器, XA系列, 直角, 表面
供应商型号: BM03B-XASS-TF(LF)(SN)
供应商: 云汉优选
标准整包数: 500
JST 圆形连接器 BM03B-XASS-TF(LF)(SN)

BM03B-XASS-TF(LF)(SN)概述


    产品简介


    XA Connector 是一种断开式压接型连接器,主要用于实现电路板上的连接。其核心特点是 2.5 mm 的间距设计,使其能够在紧凑的空间内进行高效布线。XA Connector 适用于广泛的电气应用领域,如工业控制、自动化设备、通信设备等。

    技术参数


    - 电流等级:3 A AC/DC(适用于 AWG #22 和 #20 导线)
    - 电压等级:250 V AC/DC
    - 温度范围:-25℃ 到 +85℃(包含通电时的温升)
    - 接触电阻:初始值最大为 10 mΩ,环境测试后最大为 20 mΩ
    - 绝缘电阻:最小为 1,000 MΩ
    - 耐电压:1,000 VAC/分钟
    - 适用导线:AWG #28 至 #20
    - 适用电路板厚度:1.6 mm

    产品特点和优势


    XA Connector 拥有多种独特的功能和优势,使其在市场上具有竞争力:
    - 安全锁紧装置:确保连接稳定可靠,防止意外松动。
    - 焊裂预防材料:提高整体可靠性,减少因焊点破裂导致的故障。
    - 低插入力:方便插拔操作,降低机械磨损。
    - 插入导向机构:简化装配过程,提高装配精度。
    - 适用自动贴装机:提高生产效率,适合大批量生产。
    - 极化柱:防止错误连接,提升系统安全性。

    应用案例和使用建议


    应用案例
    1. 工业控制面板:在复杂多变的工业环境中,XA Connector 可确保设备之间的可靠连接,提高系统的稳定性和耐用性。
    2. 自动化设备:例如机器人手臂,对连接器的要求非常高,XA Connector 可以满足高速运动下的稳定连接需求。
    3. 通信设备:在高频信号传输方面,XA Connector 具有良好的抗干扰能力,保证信号的完整性。
    使用建议
    - 检查导线规格:确保使用的导线符合规格要求(AWG #28 至 #20),避免接触不良。
    - 保持清洁:安装前应清洁连接器插针和插座,确保良好接触。
    - 合理规划布局:根据电路板的具体尺寸和布局,选择合适的连接器型号。

    兼容性和支持


    - 兼容性:XA Connector 适用于自动贴装机,可以轻松集成到现有生产线中。
    - 支持:制造商提供详细的技术文档和支持服务,客户可以通过访问官网的技术文档页面获取更多信息。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方案:检查是否有足够的锁紧力,确保所有锁紧部件已正确安装。

    2. 接触电阻高
    - 解决方案:重新清洁插针和插座,并确保连接器与导线之间的连接良好。
    3. 焊接问题
    - 解决方案:遵循正确的焊接程序,确保焊接点无裂缝,接触良好。

    总结和推荐


    总体而言,XA Connector 是一款高性能、高可靠的连接器,广泛应用于工业控制、自动化设备和通信设备等领域。其独特的安全锁紧装置、低插入力等特点使其在市场上具有较高的竞争力。因此,我们强烈推荐使用该产品。

BM03B-XASS-TF(LF)(SN)参数

参数
针脚数 3pin
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 -
端接 焊盘
额定电流 3A
外壳材料 Polyamide
长*宽*高 12.5mm(长度)*10.4mm(高度)
通用封装 SMD,P=2.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
