PAP-13V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 13路, 2mm节距, 1行
供应商型号: PAP-13V-S
供应商: 云汉优选
标准整包数: 10

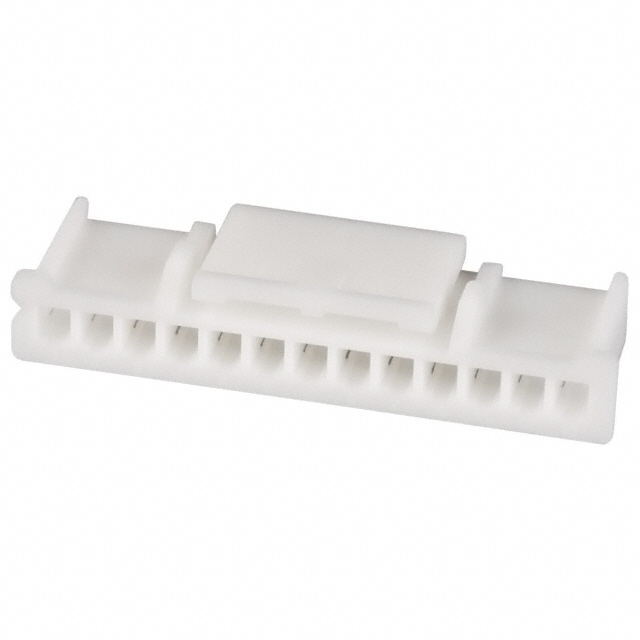

JST 矩形连接器 - 外壳 PAP-13V-S

PAP-13V-S概述


    产品简介


    PA系列是一种2.0毫米间距的连接器,包括PA、PAF和PAL三种类型的连接器。这些连接器适用于复杂的线束应用,并具有安全锁定机制。PA系列包括屏蔽型插头(顶部入口式),支持压接和绝缘位移接触方式。PAF连接器则提供带金属应力释放的IDC接触方式,而PAL连接器则是第一款适用于线到线2.0毫米间距的带可拆卸机构的连接器。该系列产品广泛应用于电子设备的电路连接领域。

    技术参数


    | 类别 | 参数 | 值 |
    |
    | PA连接器(标准类型) | 额定电流 | 3A AC, DC (AWG #22) |
    额定电压 | 250V AC, DC |
    温度范围 | -25°C 到 +85°C |
    接触电阻 | 最初值/最大10mΩ |
    绝缘电阻 | 最初值/最小1,000MΩ |
    耐压测试 | 800V AC/分钟 |
    适用电线 | AWG #28 至 #22 |
    适用PC板厚度 | 1.6mm |
    | PAF连接器 | 额定电流 | 1.0A AC, DC (AWG #26) |
    |
    额定电压 | 100V AC, DC |
    温度范围 | -25°C 到 +85°C |
    接触电阻 | 最初值/最大15mΩ |
    绝缘电阻 | 最初值/最小1,000MΩ |
    耐压测试 | 800V AC/分钟 |
    适用电线 | UL1061 (联系JST获取更多信息) |
    | PAL连接器 | 额定电流 | 3A AC, DC (AWG #22) |
    |
    额定电压 | 100V AC, DC |
    温度范围 | -25°C 到 +85°C |
    接触电阻 | 最初值/最大15mΩ |
    绝缘电阻 | 最初值/最小1,000MΩ |
    耐压测试 | 800V AC/分钟 |
    适用电线 | AWG #28 至 #22 |
    适用面板厚度 | 0.5mm至2.0mm |

    产品特点和优势


    PA系列连接器具有以下显著特点:
    - 安全锁定装置,保证了连接的稳定性;
    - 可互换的压接和IDC插座;
    - 二次锁扣设计,提高连接可靠性;
    - 适用于复杂线束的设计;
    - 具有可靠的接触,带有插入导向机构和带翼弹簧销;
    - 作为行业首款安全锁ID连接器,金属应力释放和四点锁定卡扣。
    PAF连接器的独特之处在于首次推出的安全锁定ID连接器,具有金属应力释放功能和四点锁定卡扣。
    PAL连接器是首款支持2.0毫米间距线到线应用且具有可拆卸设计的连接器。

    应用案例和使用建议


    PA系列连接器广泛应用于电子设备的内部连接。例如,在汽车电子系统中,PA连接器可以用于发动机控制单元(ECU)和车身控制系统之间的信号传输;在消费电子设备中,PA连接器可以用于智能手机和平板电脑的内部连接。为确保最佳性能,建议根据具体应用选择合适的电线规格和连接器型号。

    兼容性和支持


    PA系列连接器完全符合RoHS标准。此外,JST公司提供了详细的技术支持文档,并可以通过其官方网站获得相关信息和技术咨询。

    常见问题与解决方案


    - 问题:接触电阻过高
    解决方案:检查电线规格是否符合要求,重新压接连接器。
    - 问题:连接器耐压不足
    解决方案:确认应用条件是否超出额定参数范围,调整环境温度或负载。

    总结和推荐


    PA系列连接器以其高可靠性和多样化的应用场景在市场上脱颖而出。在实际应用中,用户可以根据具体需求选择合适的产品型号。对于需要高可靠性和复杂线路应用的场合,PA系列连接器是理想的选择。因此,我们强烈推荐该产品用于需要高度可靠连接的应用环境中。

PAP-13V-S参数

参数
针脚数 13pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 28mm(长度)*5.8mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PAP-13V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PAP-13V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST PAP-13V-S PAP-13V-S数据手册

PAP-13V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.3919
100+ ¥ 0.3789
1000+ ¥ 0.3723
库存: 740
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 3.91
直接购买
加入购物车
