首页  >  产品百科  >  B04B-ZESK-1D(T)(LF)(SN)(N)

B04B-ZESK-1D(T)(LF)(SN)(N)

厂牌: JST
产品描述: Header,Locking Ramp 1.5mm 1 4pin 2A 锡 白色 通孔安装
供应商型号: J-B04B-ZESK-1D(T)(LF)(SN)(N)
供应商: 云汉优选
标准整包数: 20

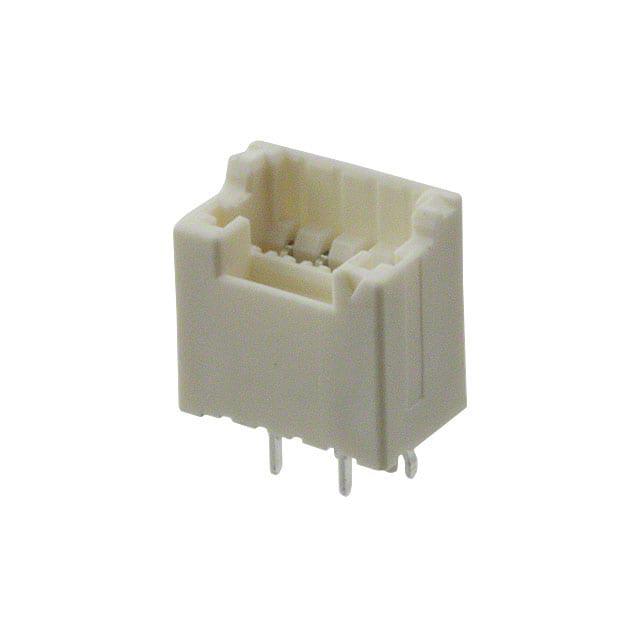

JST 矩形连接器 - 针座 - 公插针 B04B-ZESK-1D(T)(LF)(SN)(N)

B04B-ZESK-1D(T)(LF)(SN)(N)概述

    ZE CONNECTOR:1.5mm Pitch Secure Lock Type Connector

    1. 产品简介


    ZE CONNECTOR 是一款1.5mm间距、可拆卸式压接风格连接器,广泛应用于消费电子、通信设备、汽车电子及工业控制等领域。该系列连接器以其独特的设计提供可靠的电气连接和机械稳定性,满足各种严苛的工作环境需求。ZE CONNECTOR 的主要特点包括锁紧结构安全、接触电阻低以及良好的抗干扰能力。

    2. 技术参数


    以下为ZE CONNECTOR的技术规格:
    | 参数 | 值 |

    | 接触电流(AC/DC) | 2A |
    | 工作电压 | 100V AC/DC |
    | 温度范围 | -25°C 至 +85°C |
    | 接触电阻 | 初始值:≤20mΩ
    环境测试后:≤40mΩ |
    | 绝缘电阻 | ≥500MΩ |
    | 耐压等级 | 500VAC/分钟 |
    | 导线适用范围 | AWG #30 至 #24 |
    | 导线绝缘外径 | 0.76mm 至 1.2mm |

    3. 产品特点和优势


    1. 锁紧结构安全可靠:采用侧入式或顶入式设计,确保连接稳定且不易松脱。
    2. 优良的接触特性:接触电阻低,初始值≤20mΩ,适合高精度信号传输。
    3. 材料耐用:采用铜合金作为接触件,并通过锡镀层和回流处理提升防腐蚀性能。
    4. 环保认证:符合RoHS标准,环保无毒,适用于全球市场。

    4. 应用案例和使用建议


    应用案例:
    - 消费类电子产品:手机充电接口、耳机插孔。
    - 工业自动化设备:传感器连接、电路板间的信号传输。
    - 汽车电子:车身控制器与模块间的数据交换。
    使用建议:
    1. 正确选型:根据所需电路数量选择合适的型号(如ZER-02V-S至ZER-16V-S)。
    2. 安装注意事项:确保焊接温度不超过规定的上限(如260°C/10秒),避免损坏连接器。
    3. 连接可靠性验证:建议在正式应用前进行耐久性测试以保证长期稳定运行。

    5. 兼容性和支持


    - 兼容性:ZE CONNECTOR与多种导线规格(AWG #30 至 #24)兼容,可灵活搭配不同线材。
    - 技术支持:JST公司提供详尽的技术文档和支持服务,用户可随时联系获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 检查连接器是否正确插入并确认锁扣状态 |
    | 接触不良 | 检查导线压接质量及端子是否完整 |
    | 耐压不足 | 确保实际工作电压不超过额定值 |

    7. 总结和推荐


    ZE CONNECTOR以其卓越的设计和性能在行业内享有良好口碑,特别是在需要高频次插拔和高强度电气连接的应用场合表现尤为出色。其高安全性、长寿命及环保特性使其成为众多工程师的首选。我们强烈推荐此产品用于对可靠性和稳定性要求极高的项目中。
    以上是对ZE CONNECTOR系列产品的全面解析,希望为您的选型和应用提供有效参考!如有任何疑问,请随时联系JST技术支持团队。

B04B-ZESK-1D(T)(LF)(SN)(N)参数

参数
额定电流 2A
防护等级 -
触头镀层厚度 - 配接 -
触头镀层 - 配接
颜色 白色
排数 1
间距-配接 1.5mm
类型 Header,Locking Ramp
针脚数 4pin
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,托盘

B04B-ZESK-1D(T)(LF)(SN)(N)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B04B-ZESK-1D(T)(LF)(SN)(N)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B04B-ZESK-1D(T)(LF)(SN)(N) B04B-ZESK-1D(T)(LF)(SN)(N)数据手册

B04B-ZESK-1D(T)(LF)(SN)(N)封装设计

查看详情并下载
Symbol
Footprint
3D Model
